TM-m30をLANケーブル接続で利用する
(Ethernet接続 / IPアドレスの割り当て)
TM-m30はLANケーブルを使用したEthernet接続にも対応しています。
Ethernet接続でのご利用方法についてはEthernet接続方法ページをご覧ください。
Bluetooth接続とは
レジ端末(iPad)とプリンターを無線接続する接続形式です。ケーブルを使用しないため設置が容易ですが、レジ端末とプリンターは接続した機器同士しか通信ができないため、 1端末につき1プリンターの接続となります。
店内ネットワークの影響は受けませんが、電子レンジや防犯カメラなど、強い電磁波を発生させる機器の影響を受けて接続が不安定になることがあります。
配線
-
1.プリンター本体の、レシートが排出される面の裏面にあるカバーを外します。
-
2.カバーを外し、画像の①に電源ケーブル。
②にドロアから伸びているケーブル(モジュラージャック)を挿入します。
(②はドロアを利用する場合のみ挿入してください。)
モジュラージャックに挿すケーブルは?
-
ドロアから伸びているケーブルです。
ドロアとプリンターを接続する際に使用します。
※ Ethernet接続用ケーブルと形状が似ております。ご注意ください
-

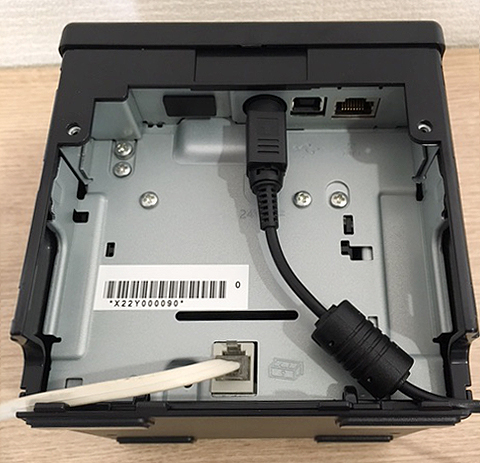

3.接続すると画像の様になります。
[手順1]で外したカバーをもとに戻して配線完了です。
Bluetooth接続
-
1.プリンター本体の電源ボタンをONにします。
ONにすると電源ランプが点灯します。
-
2.iPadの『設定』から『Bluetooth』を開きます。
BluetoothがONにし、デバイス欄の『TM-m30_******』をタップします。
-
2.iPadの『設定』から『Bluetooth』を開きます。
BluetoothがONにし、デバイス欄の『TM-m30_******』をタップします。
スマレジ・アプリの設定
-
2.プリンター設定画面上部、【使用プリンタ】をタップします。
画面右側にプリンターの一覧が表示されるので、一覧下側の『BLUETOOTH』の中から【EPSON TM-m30(Bluetooth)】を選択します。
※ プリンターの一覧の上側『ETHERNET』の同名プリンターを選択しないようお気を付けください
-
3.プリンターを『EPSON TM-m30』に設定すると、専用のカスタマーディスプレイとバーコードスキャナーの設定項目が追加で表示されます。
店舗でのご利用状況に合わせて設定のON/OFFを行なってください。
