DM-D30の接続と設定の方法

カスタマーディスプレイ DM-D30の接続方法と設定方法を案内します。
※DM-D30はレシートプリンター TM-m30専用のカスタマーディスプレイです

配線方法

本文中の画像はクリックすると大きなサイズで表示されます
  1. 裏面にあるカバーを外します

    プリンター本体の、レシートが排出される面の裏面にあるカバーを外します。

  2. カスタマーディスプレイのUSBケーブルを接続します

    カバーを外し、画像の印の箇所に、カスタマーディスプレイのUSBケーブルを接続します。

    USB接続口にも保護カバーが取り付けられている場合は、保護カバーも外します
  3. 電源ケーブルやモジュラーケーブルも接続します

    接続すると画像のようになります。
    USB以外にも、電源ケーブルやモジュラーケーブルも接続し、で外したカバーをもとに戻して配線完了です。

スマレジの設定

本文中の画像はクリックすると大きなサイズで表示されます
  1. スマレジ・アプリでプリンター選択画面を開きます

    『設定 > プリンター設定 > 使用プリンタ』をタップします。

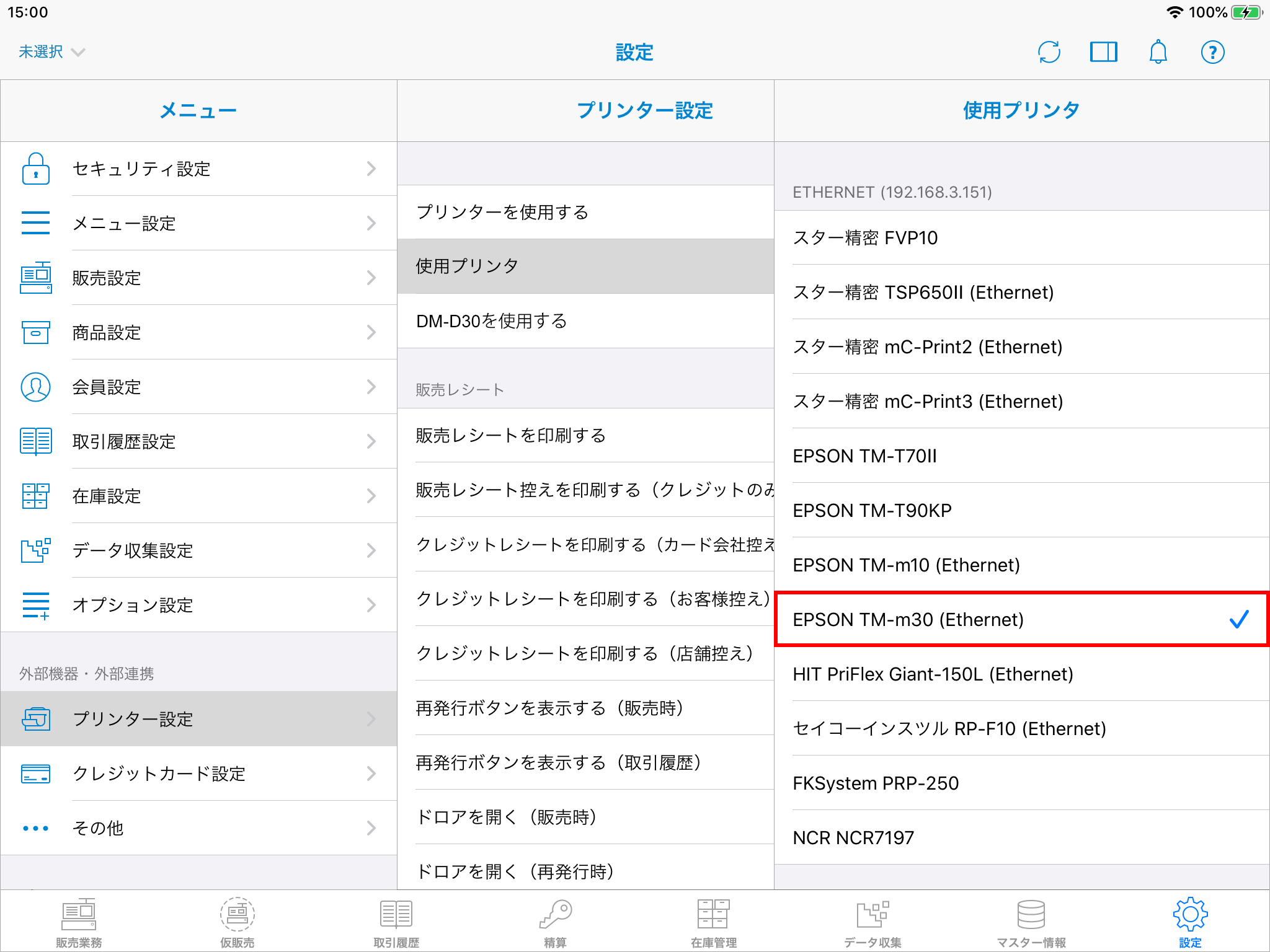

  2. プリンターの一覧からTM-m30のチェック表示を確認します

    【EPSON TM-m30(Bluetooth)】または【EPSON TM-m30(Ethernet)】にチェックが入っているか確認してください。

    『Bluetooth』か『Ethernet』かは、お客様の設定により異なります

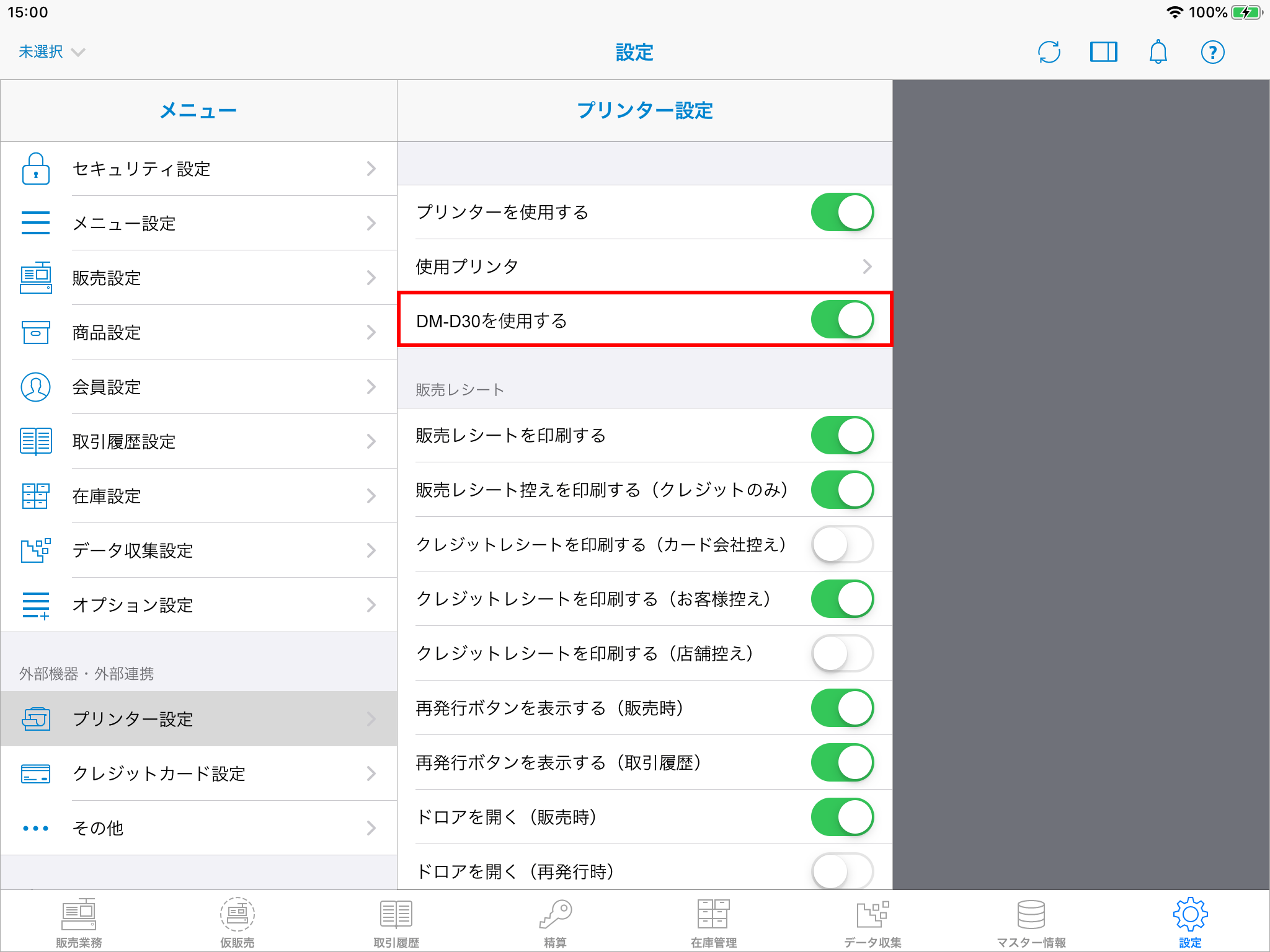

  3. 再度プリンター設定の画面を開き【DM-D30を使用する】をONにします

    以上で設定は完了です。

  4. 商品の合計点数と合計金額が表示されるようになります



ワンポイントアドバイス

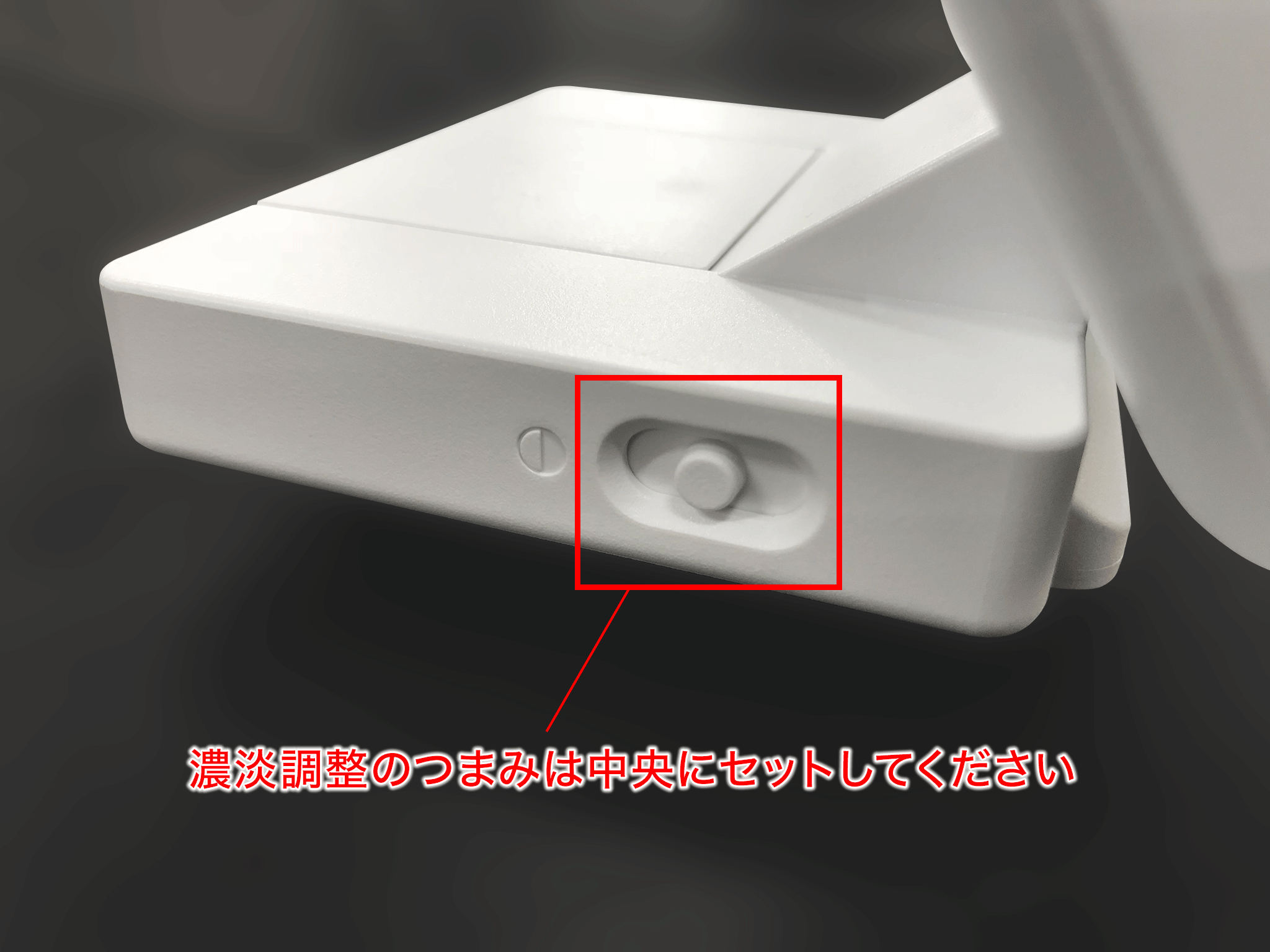

DM-D30の液晶ディスプレイは濃淡を機器のつまみで段階調整が可能です。

基本的には中央にセットしたままでご利用ください
