スター精密 FVP-10を接続する

レシートプリンター FVP-10をお使い頂く場合のIPアドレスの設定方法について案内します。

配線

  1. プリンター本体の裏側にケーブルを接続します。
    ① モジュラージャック → キャッシュドロワーへ接続します
    ② 電源コード → 付属の電源コードをコンセントへ接続します
    ③ Ethernet → LANケーブルを接続します(このLANケーブルは、お店のWi-Fiルーターに接続します)
    ④ USB → 特に使用しません
  2. 接続すると画像の様になります。

IPアドレスの設定

  1. プリンターに設定されているIPアドレスを確認します。
    プリンターの右下にあるFeedボタン(紙送りボタン)を押しながら、電源を入れます。
    設定が記載された用紙が2枚出力されます。(セルフ印字用紙)
    2枚目にIPアドレスが掲載されていますので、控えておいてください。
    ※用紙が出力されるまでFeedボタンを離さないでください
    ※1枚しか出力されない場合は、Feedボタンをもう一度押してください

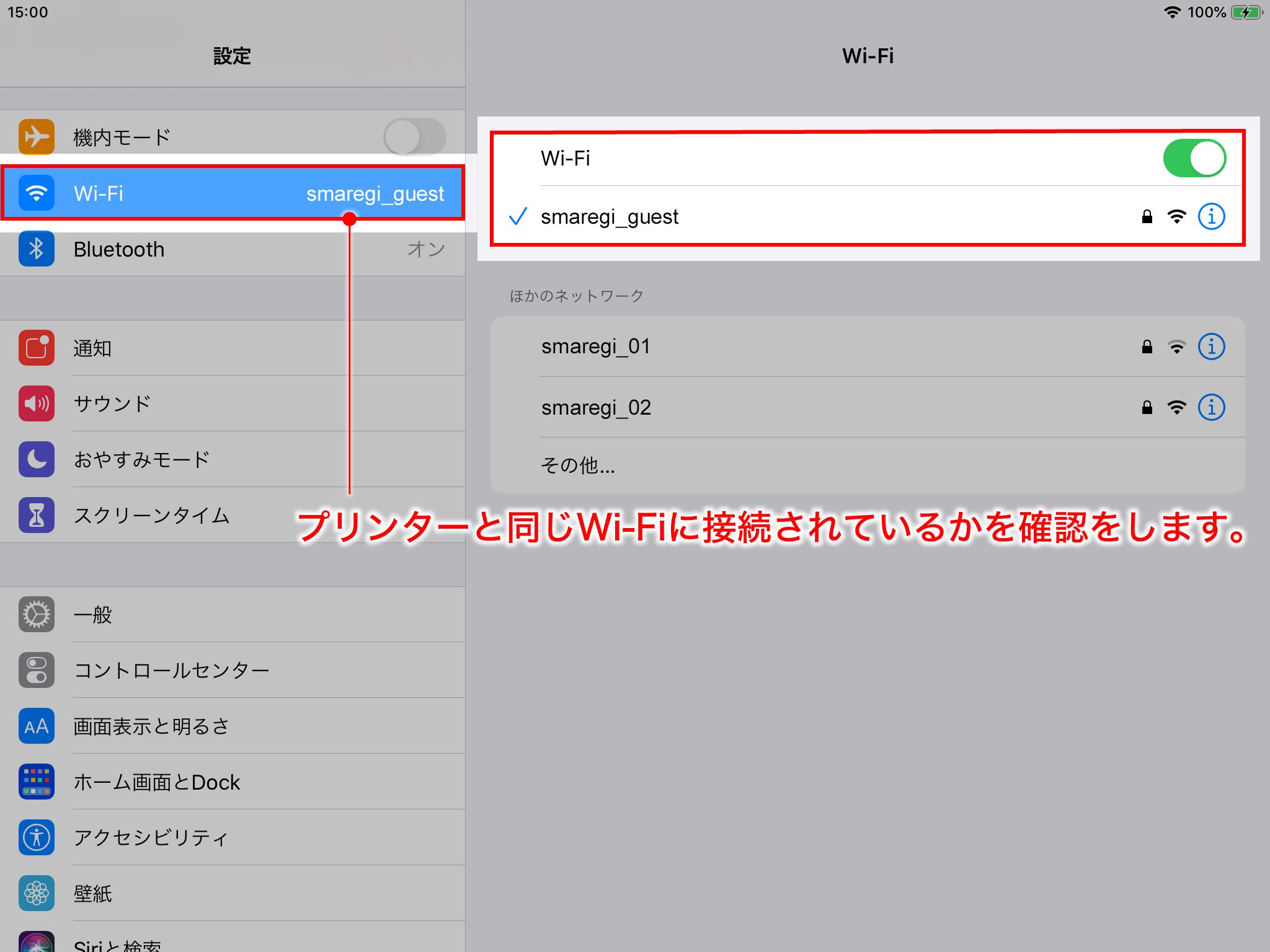

  2. iPadの設定からWi-Fiの状態を確認します。
    プリンターと同じネットワークのWi-Fiに接続されているかを確認をします。
    ※ネットワークが同一でないとプリンターが利用できません

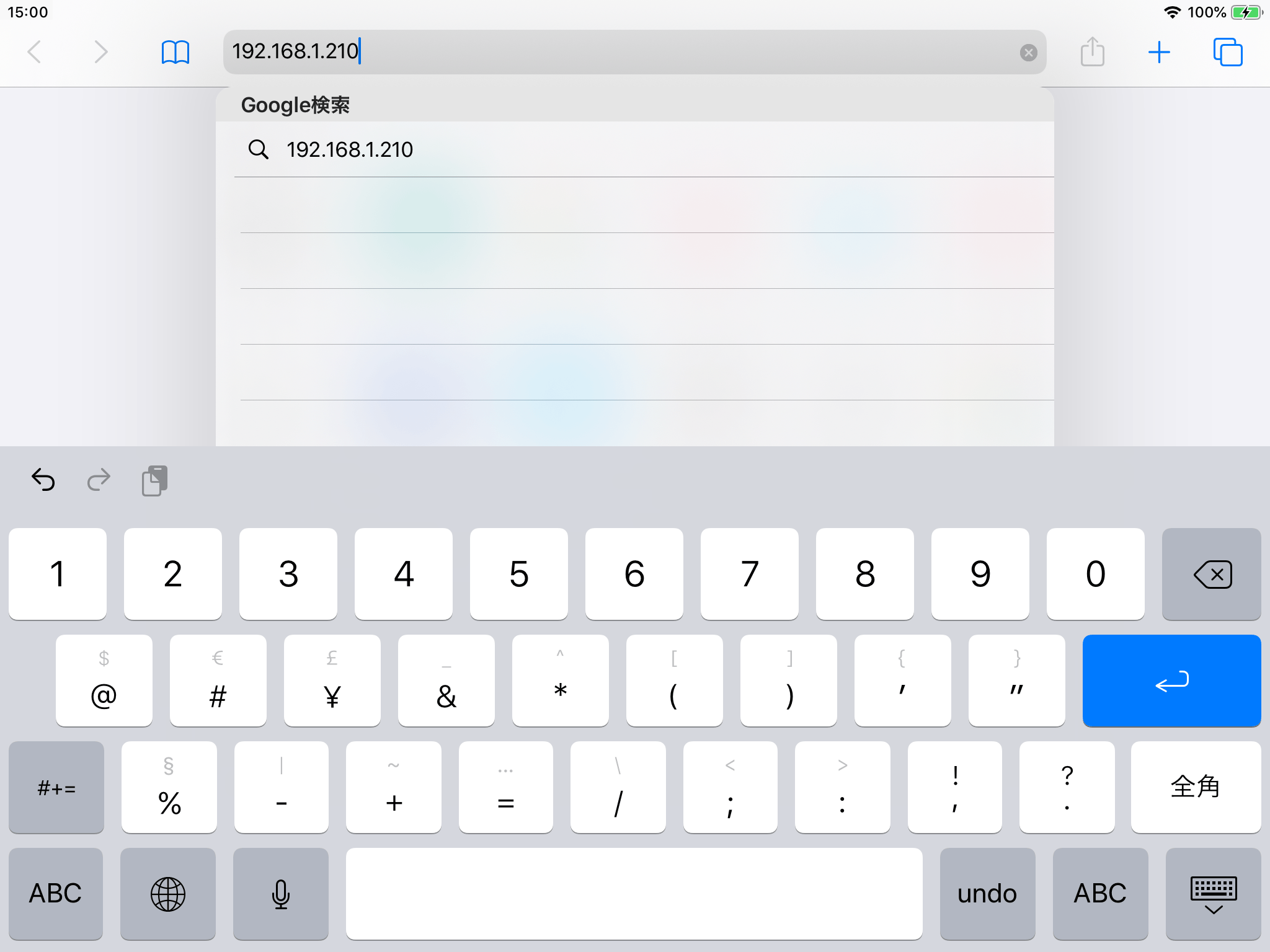

  3. 確認できたら、『safari』を起動します。
    画面上のURL検索ウィンドウに、プリンターのIPアドレスを入力して検索します。
    ※[手順1]でプリンターから出力した2枚目のレシートに記載されています。
  4. プリンターの管理画面が開きます。
    左部のメニューから『Login』をクリックし、IDとパスワードを入力して管理画面にログインします。
    【 ID:root / パスワード:public 】
  5. ログインしたら、左部のメニューから『IP Parameters』をクリックします。
  6. IPアドレスの設定画面が開きます。
    【Static // following addresses are used.】にチェックを入れて各情報を入力します。
    ・IP Address:プリンターに設定するIPアドレスを入力。
    ※[手順3]で入力したIPアドレスが『192.168.1.100』の場合、『192.168.1.**』と設定します。
    **の値は200~225の間で設定してください。
    ・Subnet Mask:255.255.255.0
    ・Default Gateway:[手順1]で出力した用紙に記載されている『Default Gateway』と同じ数値。
    入力が完了したら、画面下部の【Submit】をクリックします。
  7. 画像の様に、設定した値が緑で表示されます。
    ※表示されない場合は入力値に問題がある可能性があります。IPアドレスを変更してみてください。
    左部のメニューから『Save』をクリックします。
  8. 【 Save → Configuration printing →Restart Device 】にチェックを入れ、【Execute】をクリックします。

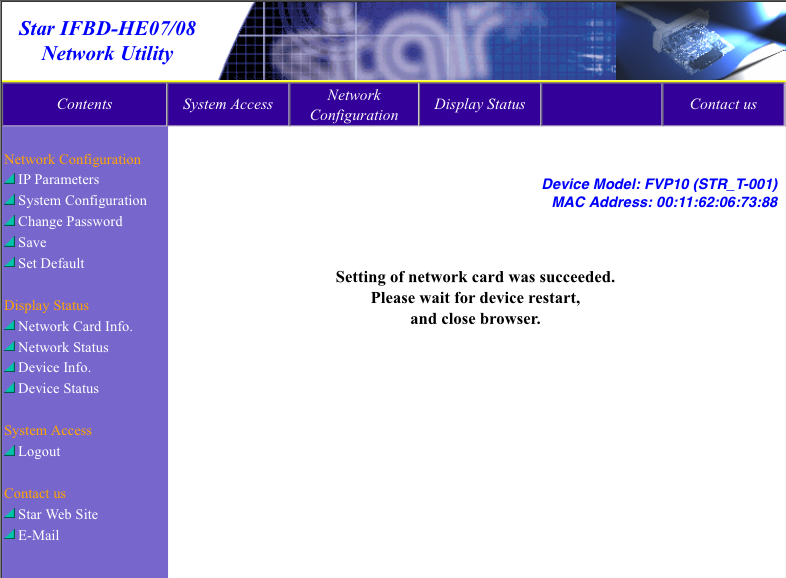

  9. 画像と同じ画面が表示されたらIPアドレスの設定完了です。

スマレジ・アプリの印刷設定

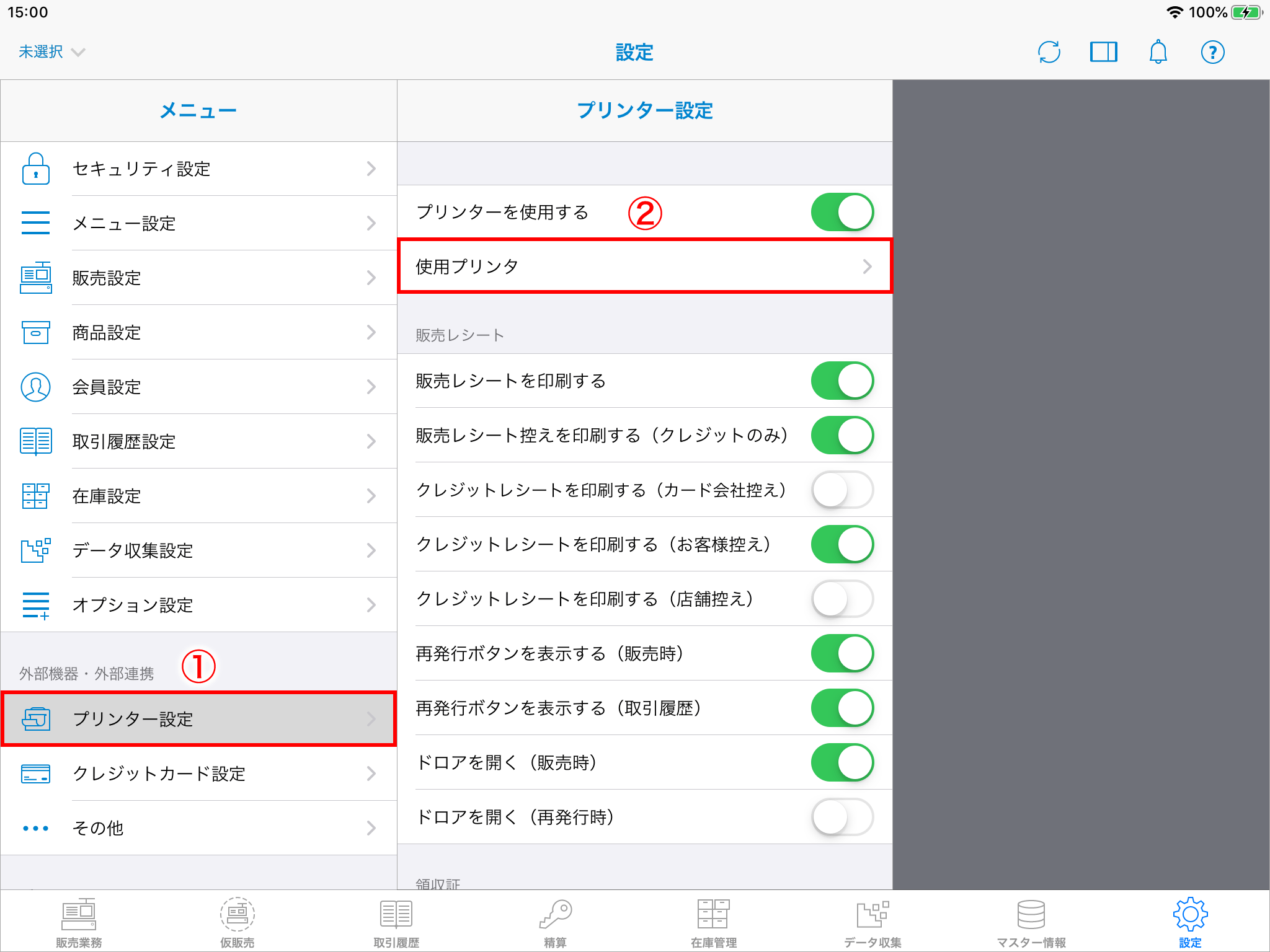

  1. スマレジ・アプリの設定を行います。
    下部メニューから『設定 > プリンター設定 > 使用プリンタ』と進み、使用プリンタの設定画面を開きます。
  2. 使用プリンタの設定画面で、ご利用のプリンター(スター精密 FVP10)を選択します。

スマレジ管理画面の設定

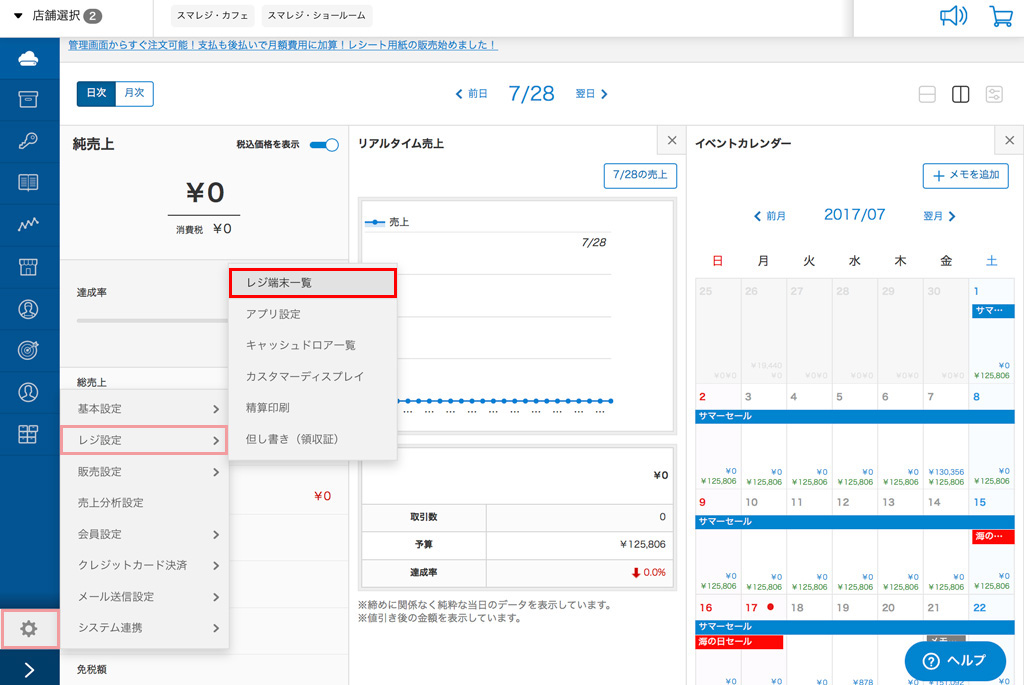

  1. 管理画面でレジ端末に設定するIPアドレスの設定をします。
    左メニューから『設定 > レジ設定 > レジ端末一覧』をクリックします。
  2. 登録端末が一覧で表示されるので、IPアドレスの設定を行う端末を選択します。
  3. 詳細設定画面の『プリンタ』欄に、プリンターのIPアドレスを入力します。
    ※IPアドレスはプリンターのセルフ印字で確認できます。
    入力完了後、画面下部の【更新】をクリックします。

注意してください

プリンターの設定・登録後は、必ずスマレジ・アプリのデータ同期(店舗)を行なってください。
