OT-BZ20はレシートプリンターTM-m30シリーズ専用のブザーユニットです。
取り付けることで、レシート印刷時やエラーが発生した際にブザー音が鳴ります。
正しくレシートが印刷されたことや、エラーが発生したことを音で確認することができます。
ドロアとの同時使用はできません
ブザーユニットはドロアと同じ接続端子を使用するため、ドロアとのいずれか片方のみ接続できます。
（【動画】Epson TM Utility での設定方法）
下記説明のタブを切り替えてそれぞれの設定方法をご確認ください。
-
OT-BZ20をプリンターから取り外し、電源をONにします
OT-BZ20もしくはドロアが接続されている場合は、電源ボタン（①）を押してOFFにした後に取り外します。
その後電源ボタンを押してONにします。 -
TM Utilityをインストールします

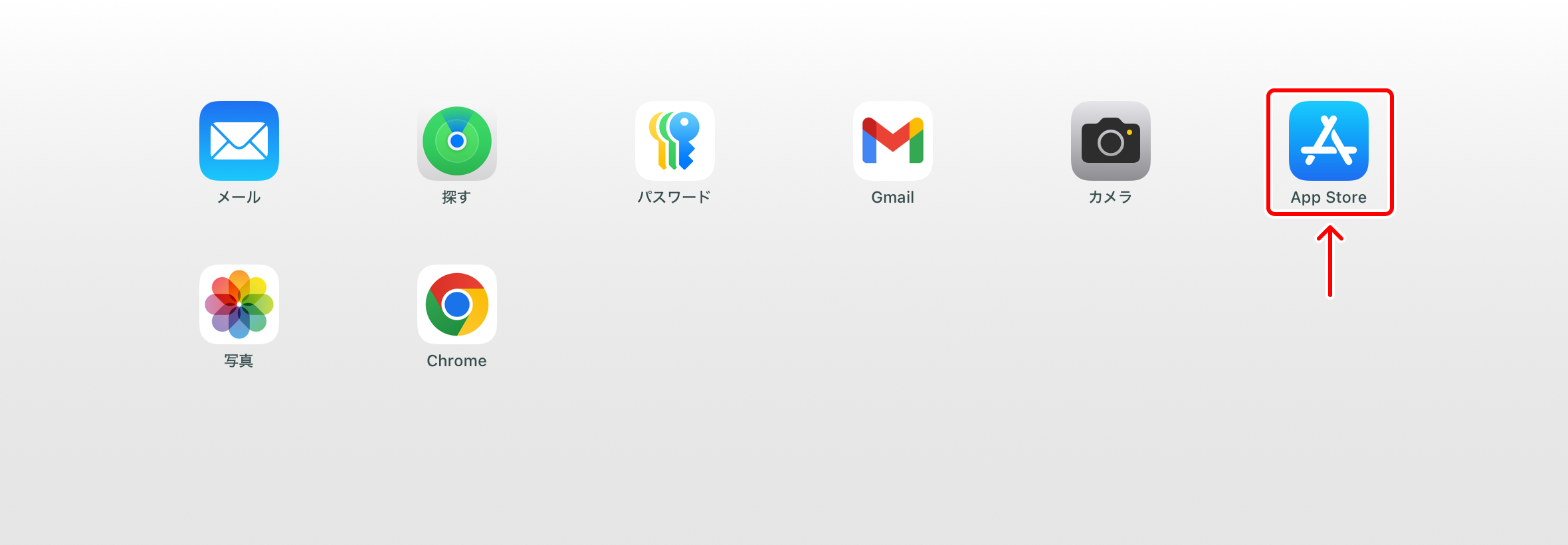

設定を行なう端末でアプリの追加用アプリを開きます。（iPadの場合はApp Store）
アプリのストア画面が表示されたら『EPSON TM Utility』と検索します。
表示されたアプリから、『TM Utility』アプリの【入手】をタップしてください。※ EPSONの関連アプリが多数表示される場合がありますので、お間違えのないようご注意ください
『TM Utility』アプリがインストールされました。
アプリをタップして立ち上げてください。 -
設定するプリンターを確認します
『TM Utility』アプリを立ち上げた画面です。
画面上部をタップします。

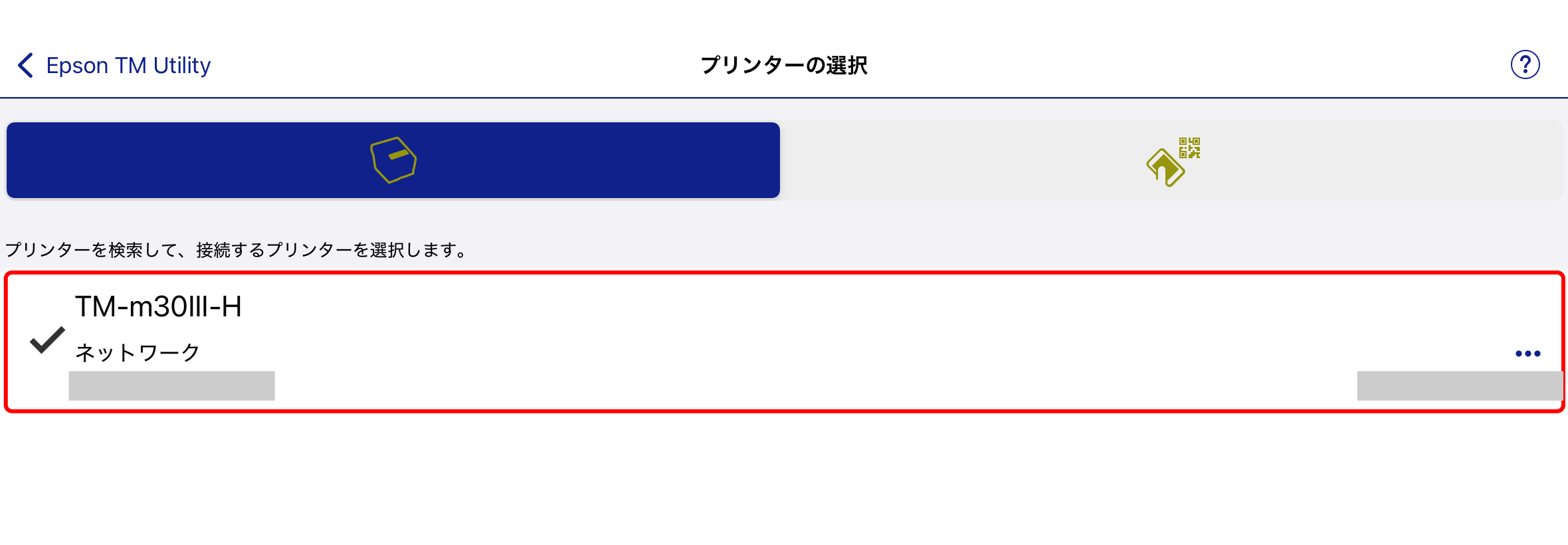

ブザーを取り付けるプリンターをタップします。
-
ブザーの設定画面を表示します

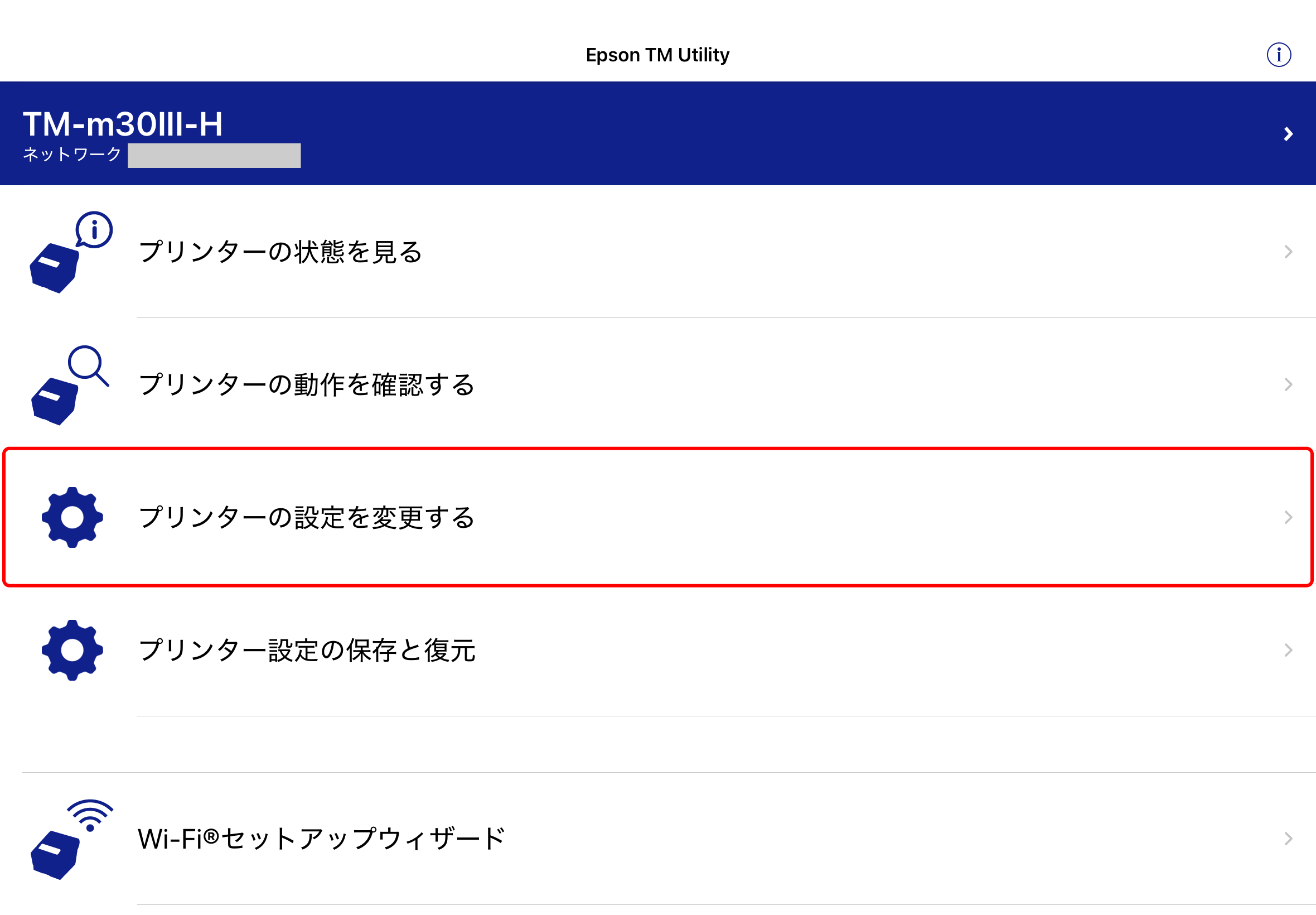

『プリンターの設定を変更する』をタップします。

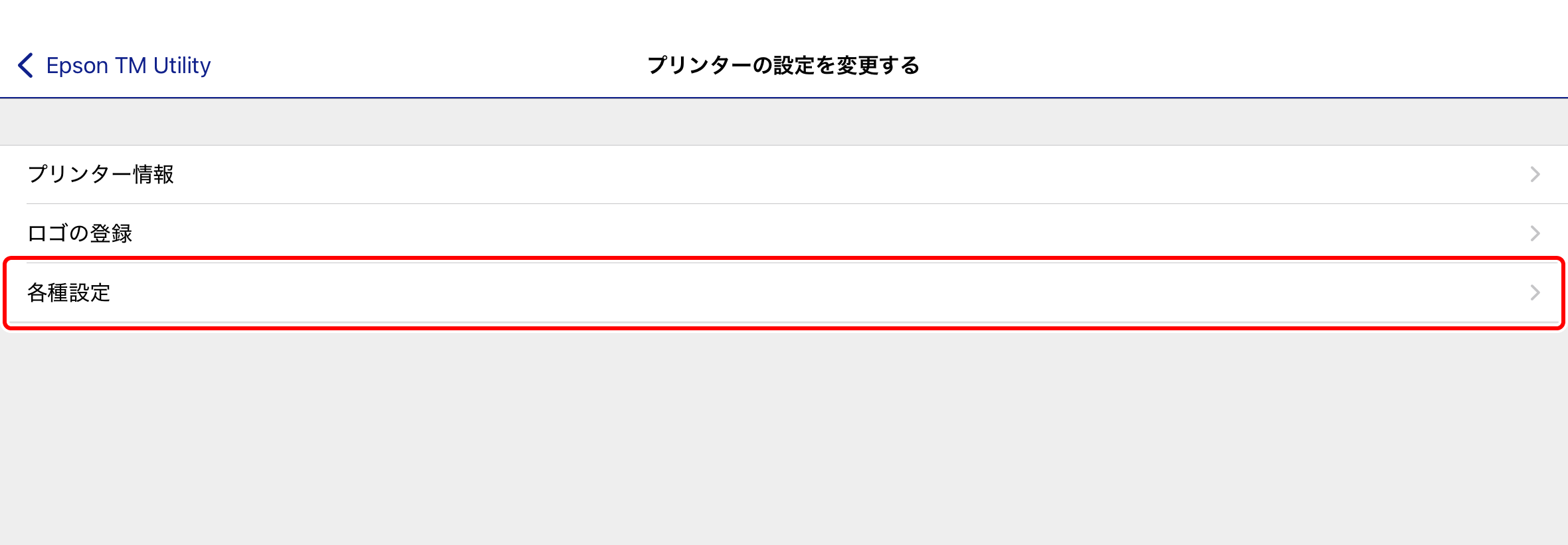

プリンターの設定を変更する画面で『各種設定』をタップします。
各種設定画面で『ブザー』をタップします。
-
ブザーを有効にします

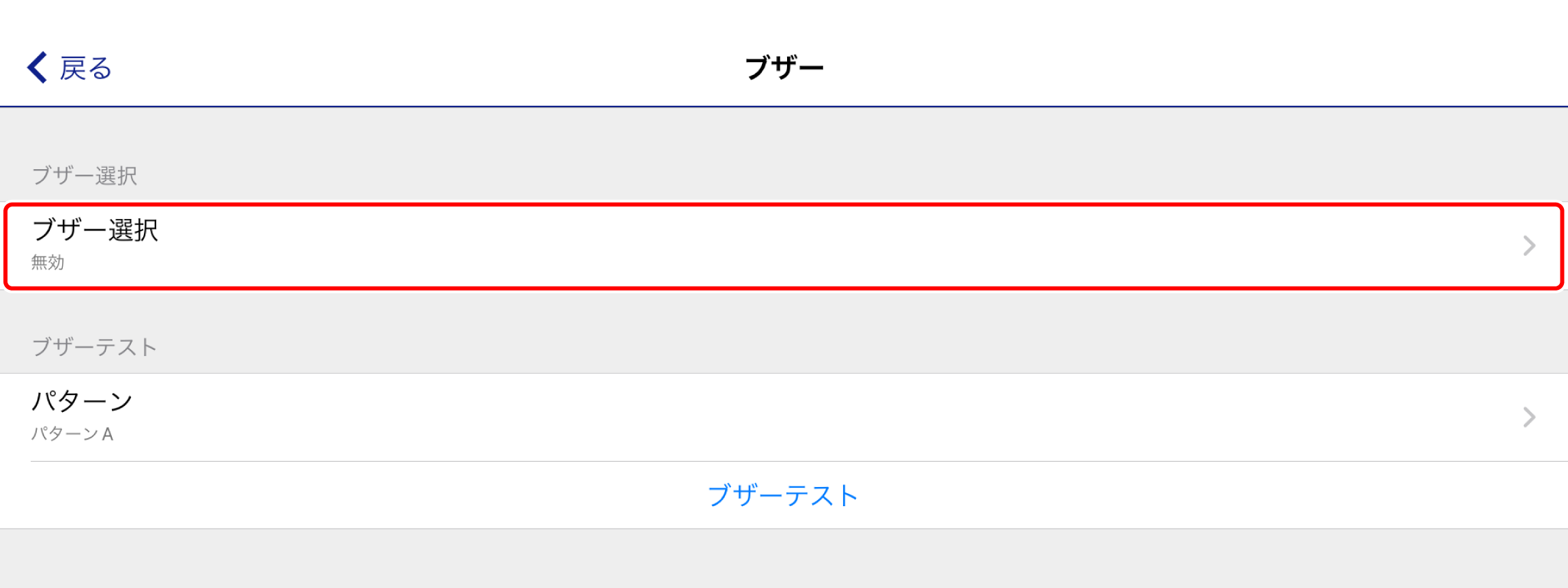

『ブザー選択』をタップします。
『オプションブザー』をタップします。
-
設定を保存します

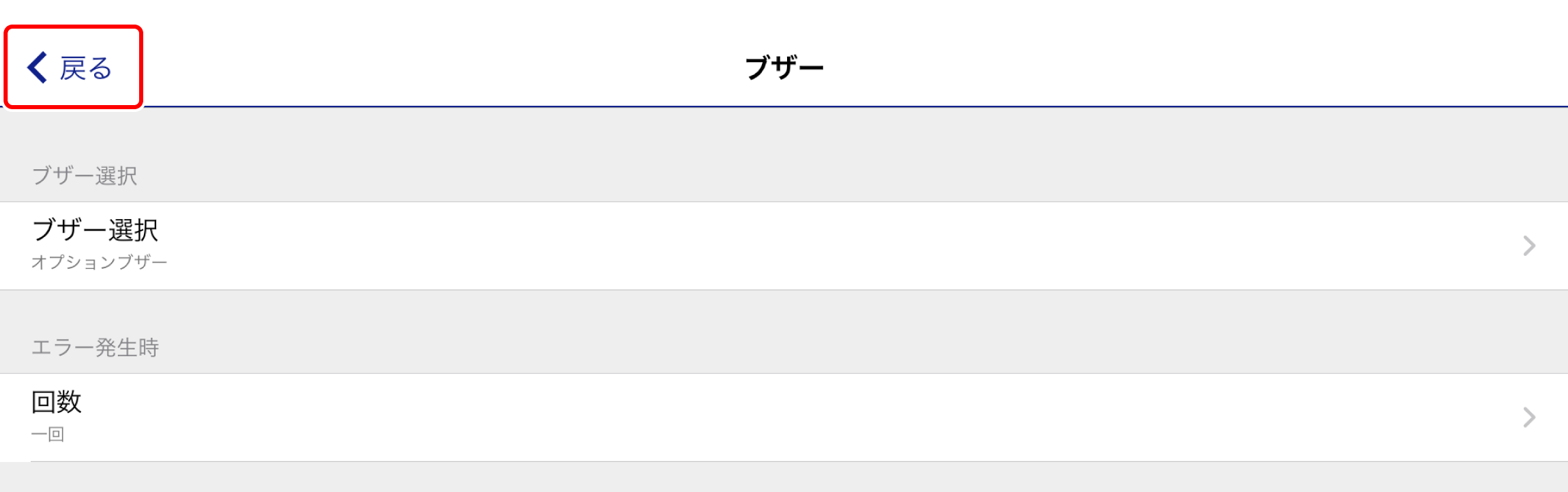

ブザー画面で『戻る』をタップします。

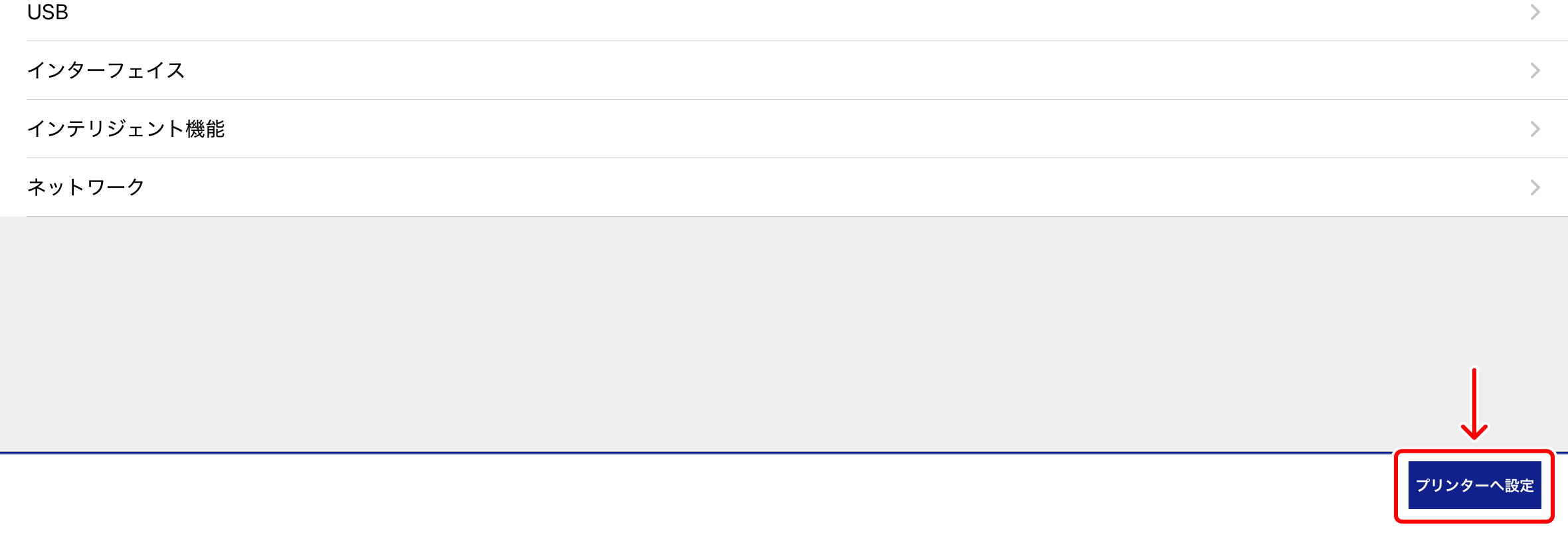

各種設定画面へ戻ったら、画面右下の【プリンターへ設定】ボタンをタップします。
プリンターへ設定情報が送信されます。

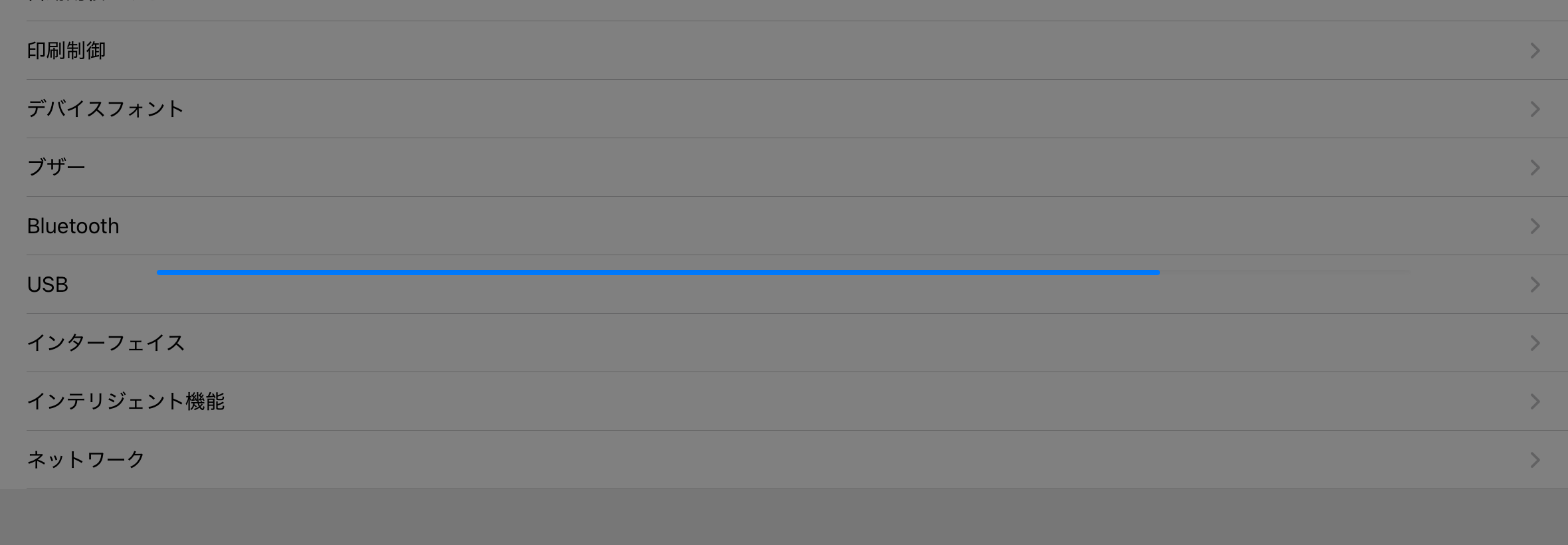

アプリの画面には進捗状況を示す青いバーが表示され、プリンター本体はLEDが点滅します。
プリンターの設定が完了がすると、『設定を変更しました。』とメッセージが表示されるので、【OK】をタップします。
アプリは終了していただいて構いません。 -
プリンターの電源をOFFにして、ブザーユニットOT-BZ20を接続します
プリンターの電源をOFFにし、画像の位置にOT-BZ20を接続します。
※ OT-BZ20をレシートプリンターに取り付ける、取り外す際は必ず電源がOFFの状態で行なってください以上でブザーの取り付けと設定は完了です。
電源を入れて、通常通りご使用ください。
OT-BZ20の取り付け
-
OT-BZ20をプリンターから取り外し、設定値が記載されたレシートを印刷します
プリンターの電源が入っている場合はOFFにしてください。
また、OT-BZ20もしくはドロアが接続されている場合は、プリンターから取り外してください。FEEDボタン（①）を押しながら電源ボタン（②）を押して電源をONにします。
設定値が記載されたレシートが印刷されると成功です。
-
モード選択状態に切り替えます
設定値のレシートが印刷され後に、もう一度FEEDボタンを1秒以上長押しします。
『Mode Selection』と印字されたレシートが印刷されると成功です。
-
『Customize Value Settings』を印刷します
印刷されたMode Selectionレシートの『Customize Value Settings』の左側に記載の回数（3回）FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。
※ TM-m30の機種によりレシートの記載内容は異なります※ 画像はTM-m30Ⅲ-Hです
『Customize Value Settings』と印字されたレシートが印刷されると成功です。
-
『Other Settings』（TM-m30の場合は『Buzzer Control』）を印刷します
印刷されたCustomize Value Settingsレシートの『Other Settings』（TM-m30の場合は『Buzzer Control』）の左側に記載の回数FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。
※ TM-m30の場合は次の手順5を飛ばしてください※ TM-m30の機種によりレシートの記載内容が異なり、FEEDボタンを押す回数も変わります
TM-m30：13回
TM-m30Ⅱ-H、TM-m30Ⅱ-S：13回
TM-m30Ⅲ-H：14回※ 画像はTM-m30Ⅲ-Hです
『Other Settings』（TM-m30の場合は『Buzzer Control』）と印字されたレシートが印刷されると成功です。
-
『Buzzer Control』を印刷します
印刷されたOther Settingsレシートの『Buzzer Control』の左側に記載の回数FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。
※ TM-m30の機種によりレシートの記載内容が異なり、FEEDボタンを押す回数も変わります
TM-m30Ⅱ-H、TM-m30Ⅱ-S：4回
TM-m30Ⅲ-H：5回※ 画像はTM-m30Ⅲ-Hです
『Buzzer Control』と印字されたレシートが印刷されると成功です。
-
『Option Buzzer』を印刷します
印刷されたBuzzer Controlレシートの『Option Buzzer』の左側に記載の回数（1回）FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。
※ TM-m30の機種によりレシートの記載内容が異なります※ 画像はTM-m30Ⅲ-Hです
『Option Buzzer』と印字されたレシートが印刷されると成功です。
-
『Enable』を印刷します
印刷されたOption Buzzerレシートの『Enable』の左側に記載の回数（1回）FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。
※ TM-m30の機種によりレシートの記載内容が異なります※ 画像はTM-m30Ⅲ-Hです
『Saved. You can turn off the printer.』と印字されたレシートが印刷されると成功です。
-
プリンターの電源をOFFにして、ブザーユニットOT-BZ20を接続します
プリンターの電源をOFFにし、画像の位置にOT-BZ20を接続します。
※ OT-BZ20をレシートプリンターに取り付ける、取り外す際は必ず電源がOFFの状態で行なってください以上の手順を行なうことで、再度電源を入れて以降はレシートを印刷するごとにブザーが鳴ります。
テストプリントでブザーを確認可能です。
スマレジ・アプリの『設定 ＞ プリンター設定 ＞ [その他] テストプリント』をタップすることで、テストレシートが印刷され音が正しく鳴るかを確認できます。
レシート印刷ごとのブザーをOFFにする
-
プリンターの電源をOFFにして、設定値が記載されたレシートを印刷します
プリンターの電源が入っている場合は一度OFFにし、FEEDボタン（①）を押しながら電源ボタン（②）を押して電源をONにします。
設定値が記載されたレシートが印刷されると成功です。
-
モード選択状態に切り替えます
FEEDボタンを1秒以上長押しします。
『Mode Selection』と印字されたレシートが印刷されると成功です。
-
『Customize Value Settings』を印刷します
印刷されたMode Selectionレシートの『Customize Value Settings』の左側に記載の回数（3回）FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。
※ TM-m30の機種によりレシートの記載内容は異なります※ 画像はTM-m30Ⅲ-Hです
『Customize Value Settings』と印字されたレシートが印刷されると成功です。
-
『Other Settings』（TM-m30の場合は『Buzzer Control』）を印刷します
印刷されたCustomize Value Settingsレシートの『Other Settings』（TM-m30の場合は『Buzzer Control』）の左側に記載の回数FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。
※ TM-m30の場合は次の手順5を飛ばしてください※ TM-m30の機種によりレシートの記載内容が異なり、FEEDボタンを押す回数も変わります
TM-m30：13回
TM-m30Ⅱ-H、TM-m30Ⅱ-S：13回
TM-m30Ⅲ-H：14回※ 画像はTM-m30Ⅲ-Hです
『Other Settings』（TM-m30の場合は『Buzzer Control』）と印字されたレシートが印刷されると成功です。
-
『Buzzer Control』を印刷します
印刷されたOther Settingsレシートの『Buzzer Control』の左側に記載の回数FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。
※ TM-m30の機種によりレシートの記載内容が異なり、FEEDボタンを押す回数も変わります
TM-m30Ⅱ-H、TM-m30Ⅱ-S：4回
TM-m30Ⅲ-H：5回※ 画像はTM-m30Ⅲ-Hです
『Buzzer Control』と印字されたレシートが印刷されると成功です。
-
『Buzzer Frequency(Autocut)』を印刷します
印刷されたBuzzer Controlレシートの『Buzzer Frequency(Autocut)』の左側に記載の回数（4回）FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。
※ TM-m30の機種によりレシートの記載内容は異なります※ 画像はTM-m30Ⅲ-Hです
『Buzzer Frequency(Autocut)』と印字されたレシートが印刷されると成功です。
-
『No sound』を印刷します
印刷されたBuzzer Frequency(Autocut)レシートの『No sound』の左側に記載の回数（2回）FEEDボタンを押したあと、1秒以上FEEDボタンを長押しします。
※ TM-m30の機種によりレシートの記載内容は異なります※ 画像はTM-m30Ⅲ-Hです
『Saved. You can turn off the printer.』と印字されたレシートが印刷されると成功です。。
-
プリンターの電源をOFFにし再度電源を入れます
電源ボタンを長押しして一度プリンターの電源をOFFにします。
次回電源を入れて以降は、エラー時のみにブザーが鳴ります。
