セイコーインスツル MP-B20を接続する

対象プラン

  • スタンダード
  • プレミアム
  • プレミアムプラス
  • フードビジネス
  • リテールビジネス
MP-B20を接続するには、まずレジ端末(iPad / iPhone / iPod touch)で
Bluetoothの設定を行ない、その後に、スマレジ・アプリでプリンターを設定します。
このページでは接続方法をご案内いたします。

MP-B20各部の名称

名称
赤いボタン 電源(電源のON/OFFなどに使用します)
グリーンのボタン 紙送り(用紙送りなどに使用します)
POWERランプ グリーン点灯が正常
(点滅やオレンジ点灯などは通常状態ではないことを示します)
ERRORランプ 基本は消灯
(点滅/点灯は動作不備があることを示します)



レジ端末とプリンターを接続する

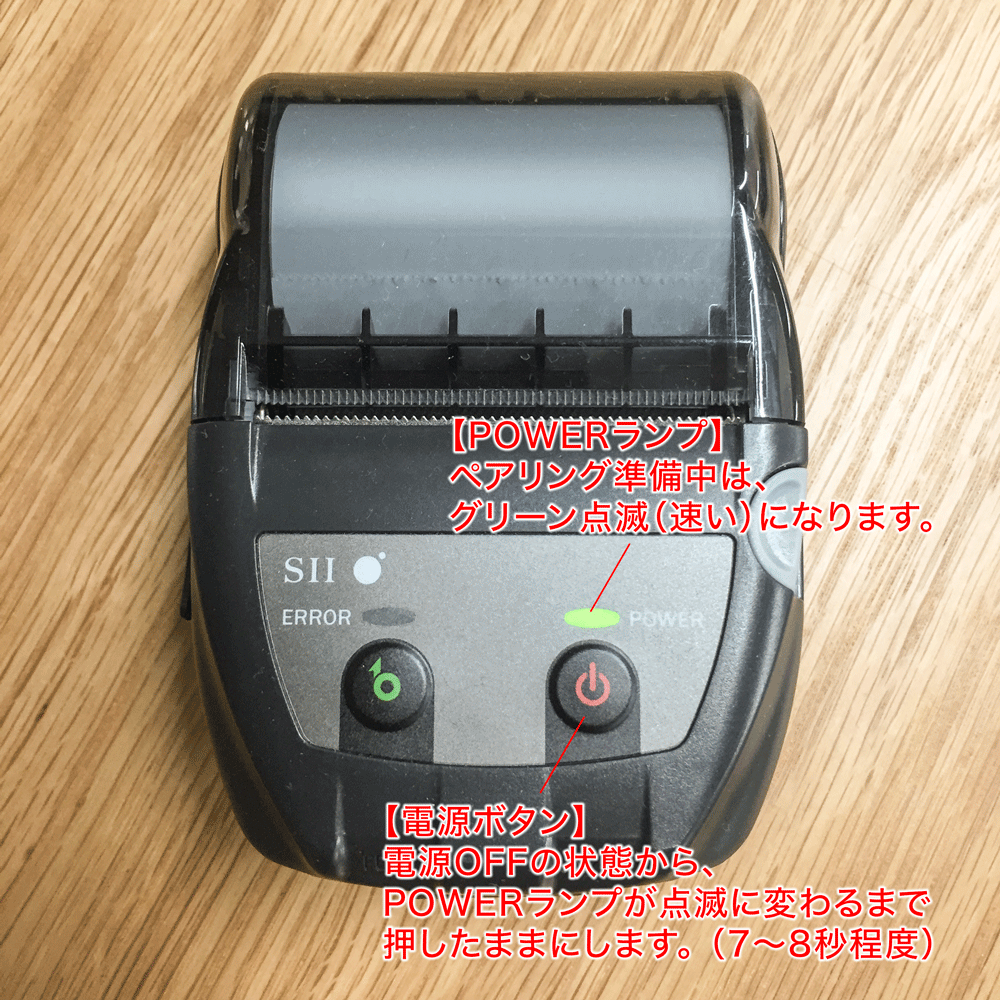

  1. 電源OFFの状態からプリンター本体の電源ボタンを押し続けると、電源が入ります。
    (ERROR:オレンジ点灯とPOWER:グリーン点灯)

    そのまま電源のボタンを離さずに押し続けます。
    ERRORが消灯し、POWER:グリーンの早い点滅となればペアリング準備の状態です。
    ※電源OFFの状態から、ボタンを押し続けてペアリング状態になるまでは7〜8秒ほどです

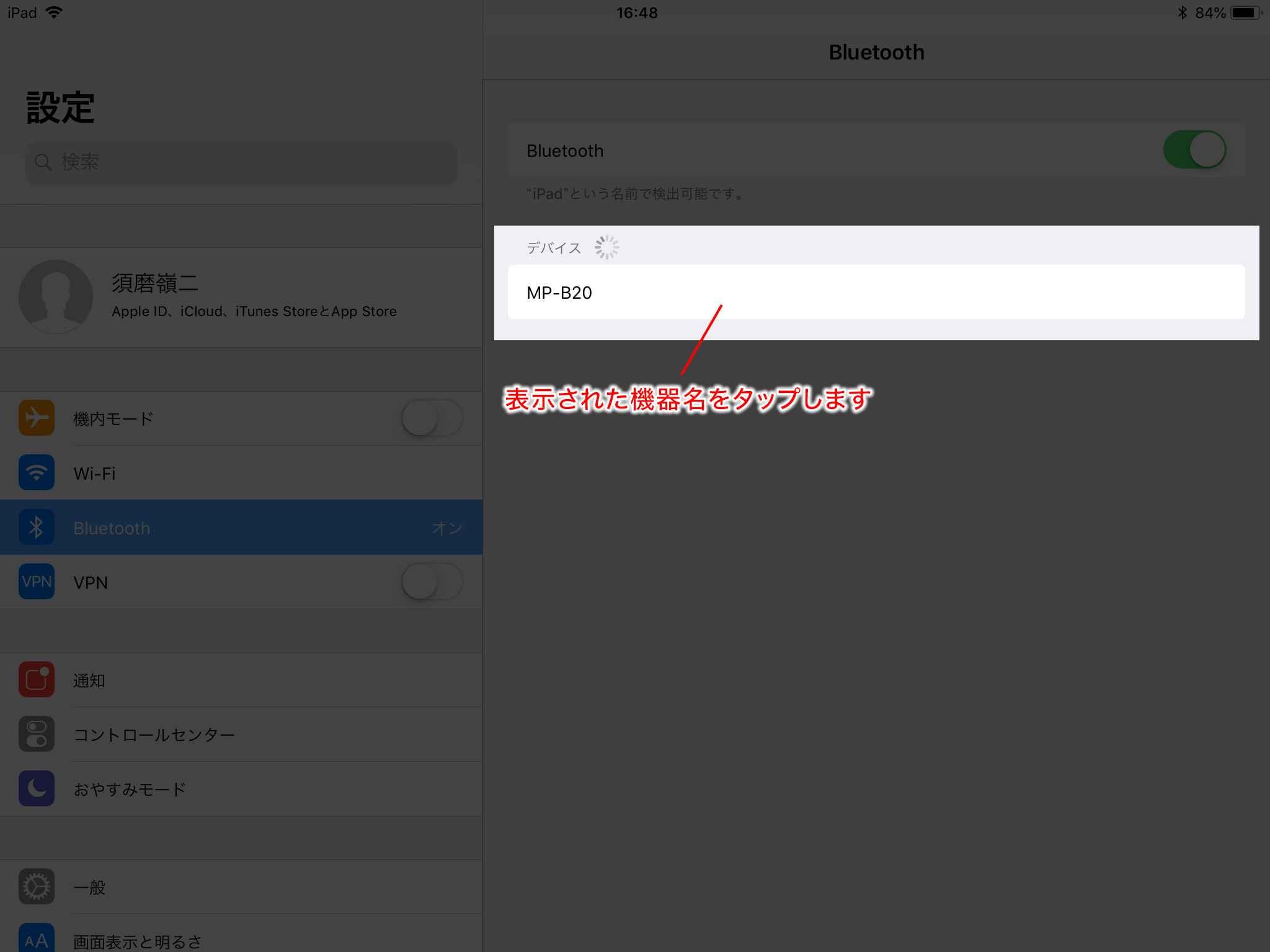

  2. レジ端末(iPad / iPhone / iPod touch)の『設定』からBluetoothを表示します。
    【デバイス】にMP-B20が表示されるので、タップしてペアリングします。

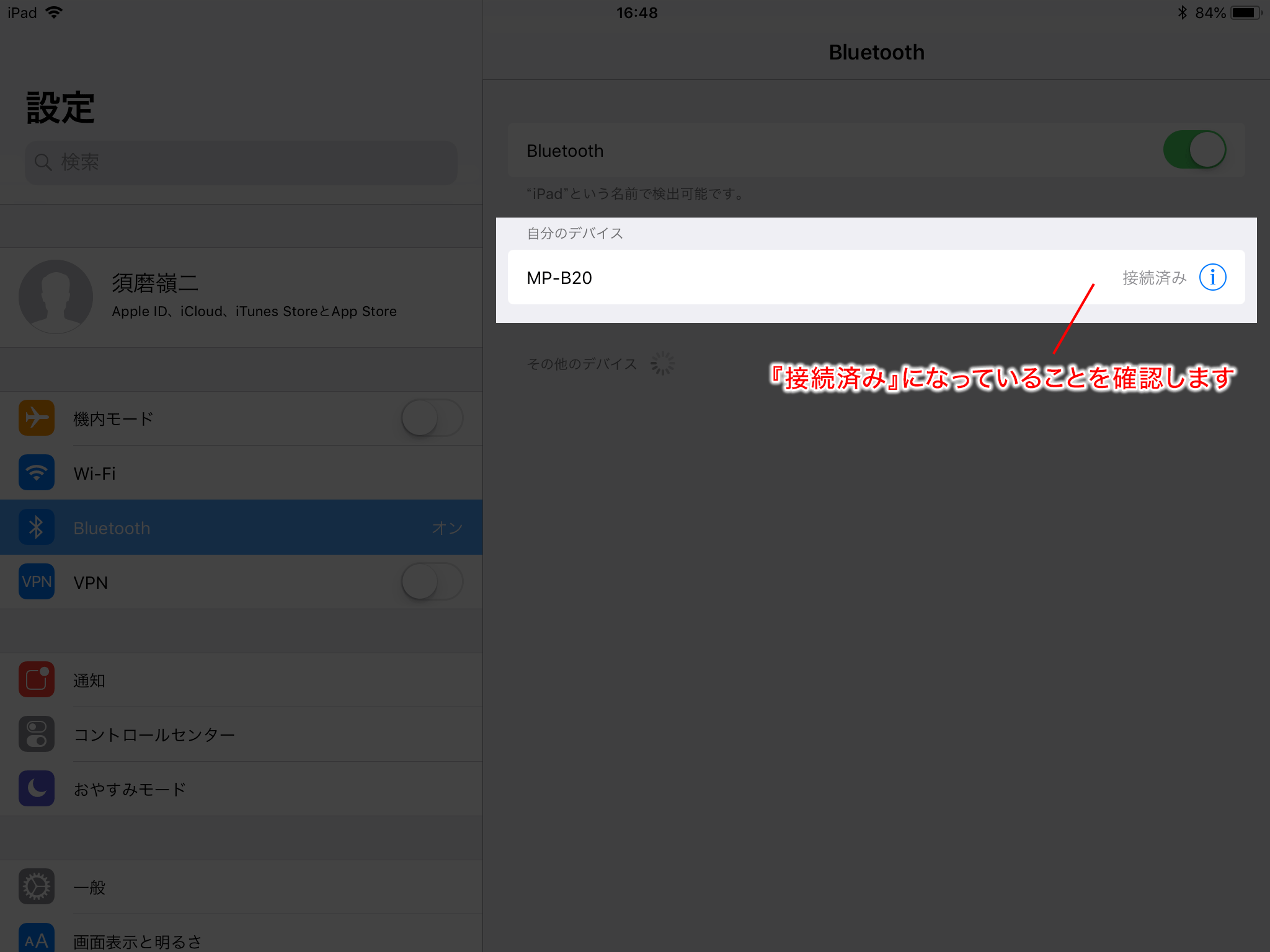

  3. ペアリングが完了すると、iOSでは『接続済み』と表示されます。
    (プリンター本体はPOWER:グリーン点灯のみ)

    ERRORランプ:点滅 などの場合、用紙が正しくセットされているかをご確認ください。
  4. 以上でプリンターをレジ端末の接続設定は完了です。


スマレジ・アプリでプリンターの設定を行なう

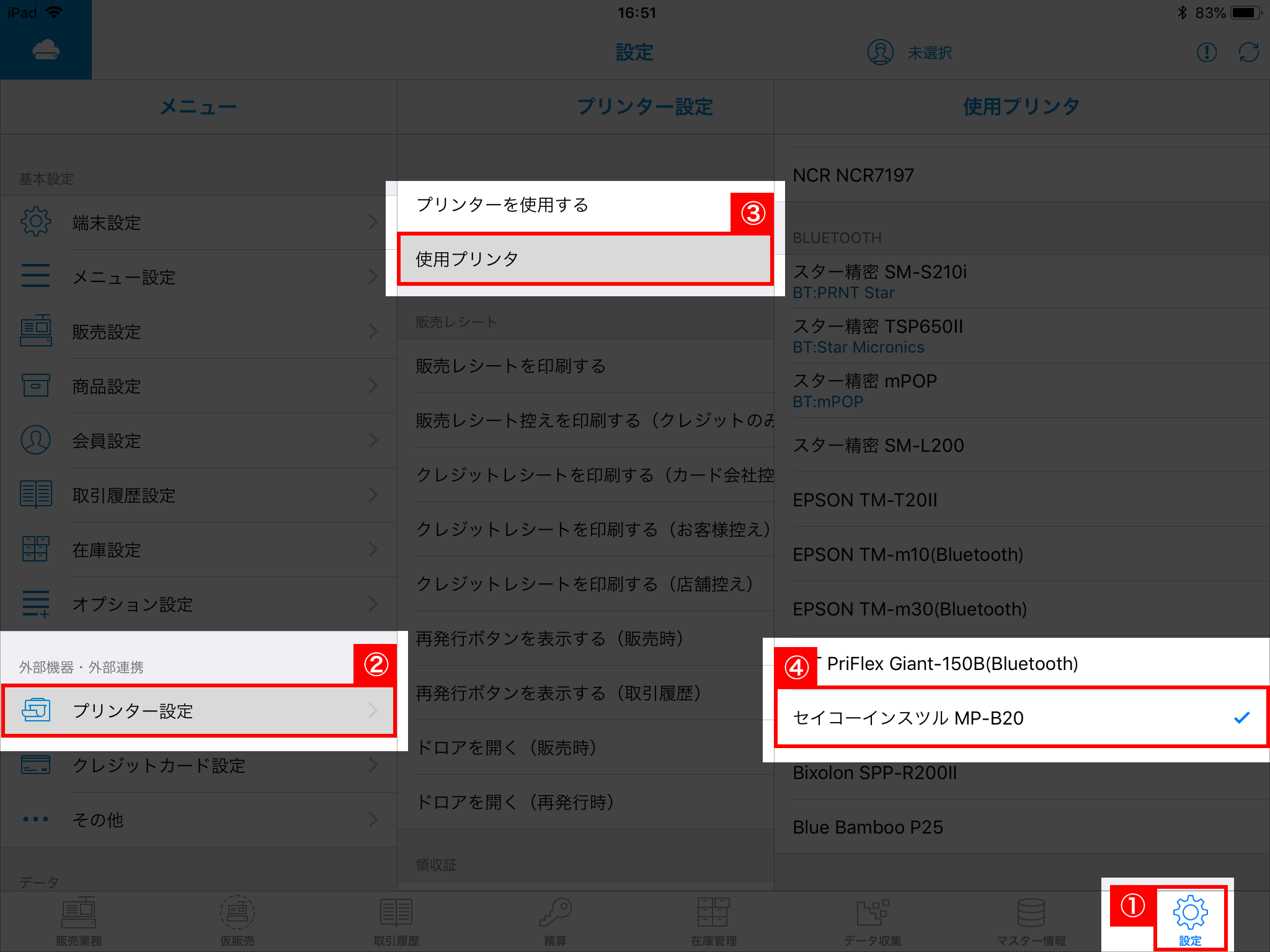

  1. スマレジ・アプリ画面左上のスマレジアイコンをタップすると、
    画面下部にアプリのメニューが表示されます。
    『設定 > プリンター設定 > 使用プリンタ > BLUETOOH:セイコーインスツル MP-B20』
    と選択します。

    【セイコーインスツル MP-B20】にチェックが入った状態であることを確認してください。
  2. プリンター設定画面からテストプリントをお試しください。
    正常に印字されればプリンター設定は完了です。


設定の確認と仕様について

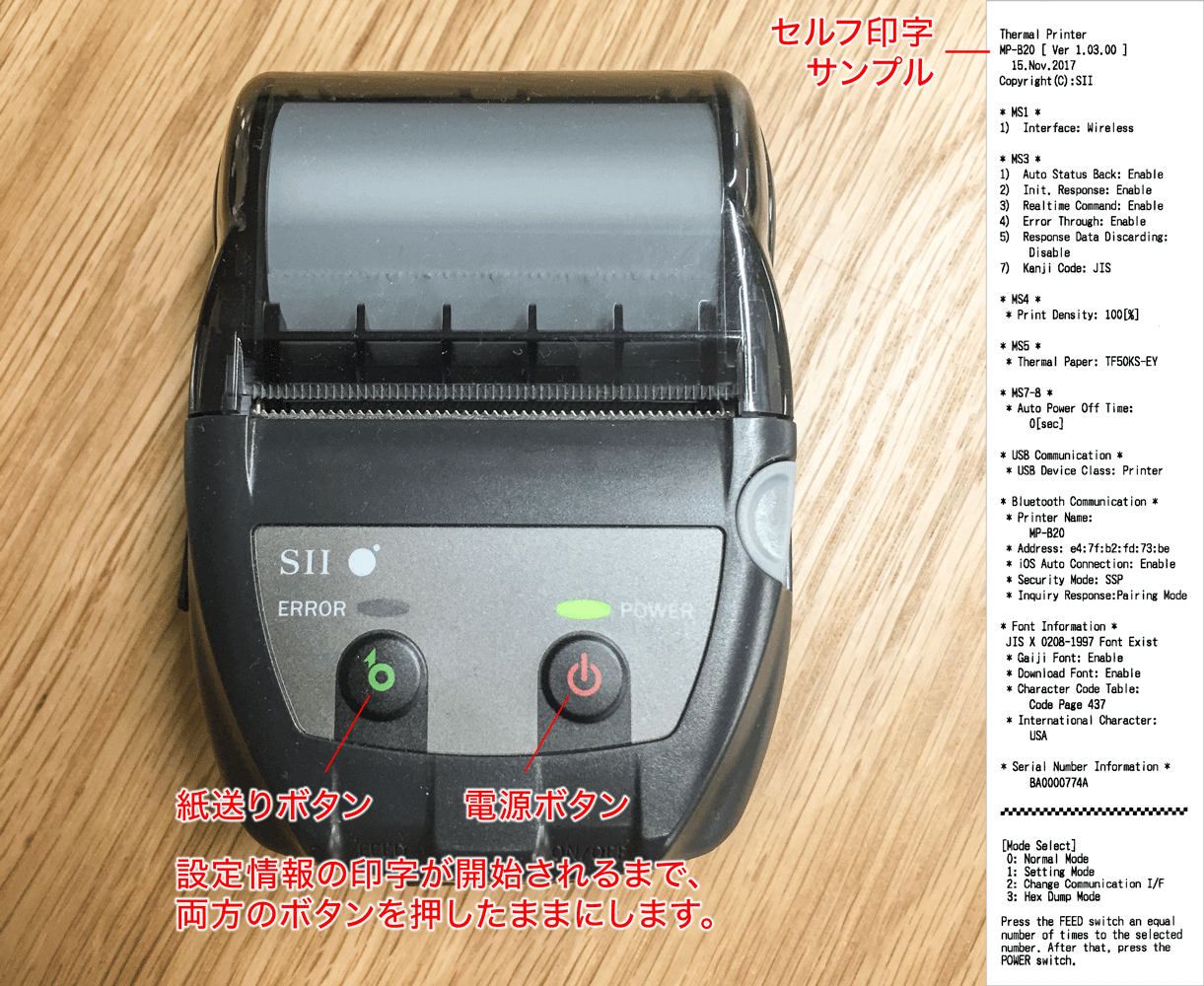

  1. 【テスト印字と設定の確認】
    プリンター電源OFFの状態で、紙送りボタン(Feed)を押しながら、電源ボタンを押します。
    ※両方のボタンを押したままにします
    ランプが ERROR:オレンジ点灯、POWER:グリーン点灯となりますが、ボタンは押したままにします。

    プリンターの設定詳細が印字されるので、印字が開始されたら指は離して問題ありません。
    (印字中はERROR:消灯、POWER:グリーン点灯)

    印字終了に合わせてランプがERROR:オレンジ点灯、POWER:オレンジ点灯となります。
    これは『設定変更の受付中』の状態を示していますが、そのままPOWERボタンを数回押すことで設定の変更なく完了となります。
    ※設定の変更方法については取扱説明書などをご確認ください

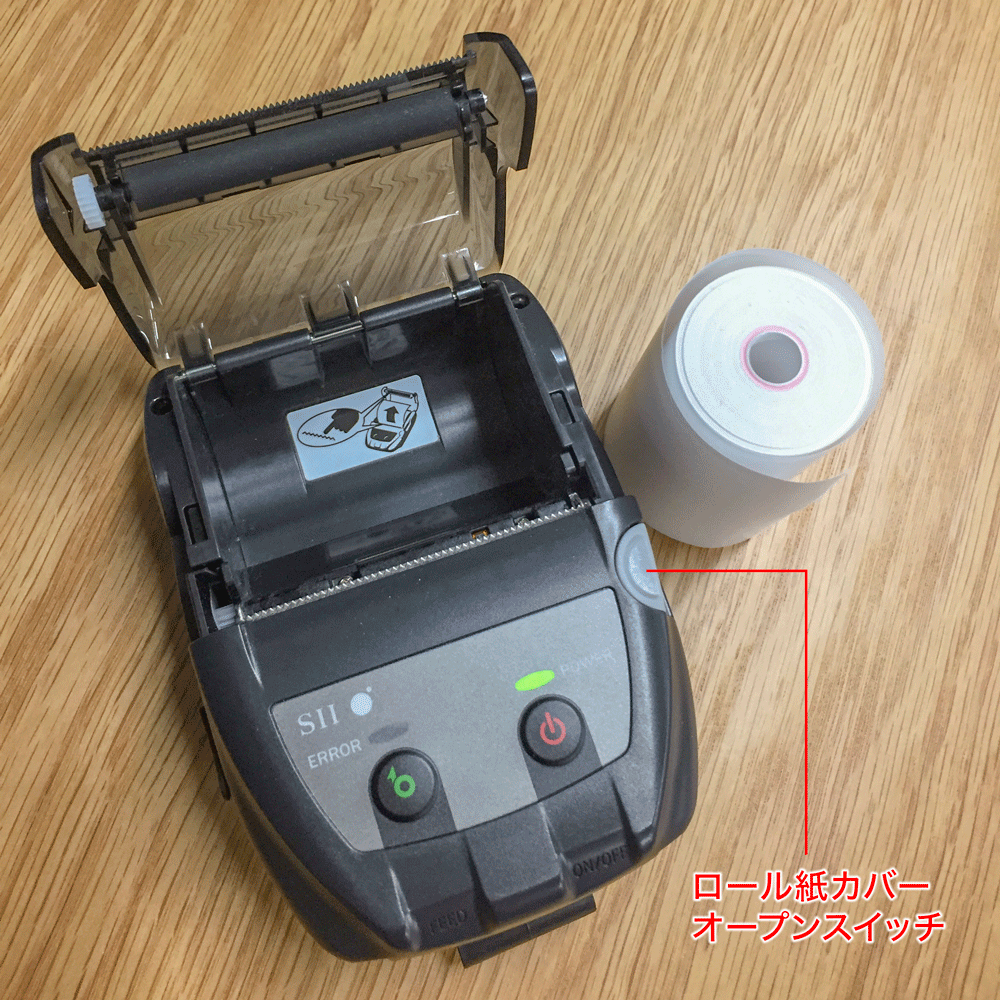

  2. 【レシートロールの入れ替え】
    本体右側のグレーのスイッチを押し込むとロール紙カバーが開きます。
    (カバーオープン時、ランプはERROR:オレンジ点滅、POWER:グリーン点灯となります)

    ロール紙は下側から引き出すようにセットします。(トイレットペーパーと逆です)

    用紙は少し引き出した状態でセットし、余った分はカッターで切り取ってください。
    用紙が正しくセットされていない場合、カバーオープンと同様のエラーになります。
  3. 【充電ケーブルの差し口】
    本体左側のゴム製のカバーを外し、microUSBで充電が可能です。
    (電源タップに接続するにはUSBのアダプターが必要です)

    付属のクレードルを設置している場合、台座部分に取り付けることで充電が開始されます。
    ※充電中はPOWERランプがオレンジに点灯します

ワンポイントアドバイス

セイコーインスツルのメーカーページにて、
取扱説明書のPDFファイルのダウンロードなどができます。
セイコーインスツル MP-B20メーカーページ
