変換器『REX-ET60』の設定方法

対象プラン

  • スタンダード
  • プレミアム
  • プレミアム
    プラス
  • フード
    ビジネス
  • リテール
    ビジネス
自動釣銭機や一部決済端末をアプリと連携してご利用いただく場合、変換器の設定が必要です。
このページでは、変換器REX-ET60の設定方法についてご案内します。
変換器とは、機器とアプリを繋ぐ中継機です。
変換器を経由することで、アプリと自動釣銭機や決済端末を接続することができます。

REX-ET60の各部名称

変換器の設定を行なう際は、以下のケーブルが必要です。
・POS連動ケーブル
・電源ケーブル
・LANケーブル(店舗のルーターと接続してください)
本文中の画像はクリックすると大きなサイズで表示されます

項目 説明
POS連動ケーブル差し込み口
POS連動ケーブルの差し込み口です。
機器と変換器を接続します。
ランプ
電源がついている場合は赤色。
電源がついていて、インターネットに接続されている場合は緑色が点灯します。
電源ケーブル差し込み口
電源ケーブルの差し込み口です。
電源と変換器を接続します。
LANケーブル差し込み口
LANケーブルの差し込み口です。
店舗のルーターと接続します。

STEP1 設定ソフトのインストール方法

はじめに、設定に必要なソフトウェアをパソコンにインストールする必要があります。
REX-ET60設定ソフトのダウンロードはラトックシステム株式会社 ソフトウェアダウンロードページ から行なってください
設定用ソフトウェアはWindowsにのみ対応しています
その他OS(macOS、Android、ChromeOS、UNIX など)に対応しておりません

STEP2 REX-ET60の設定方法

本文中の画像はクリックすると大きなサイズで表示されます
  1. 機器の配線を行ないます

    ルーターと変換器をケーブルで接続します。
    パソコンと変換器とレジ端末のネットワーク接続は同じネットワークに接続してください

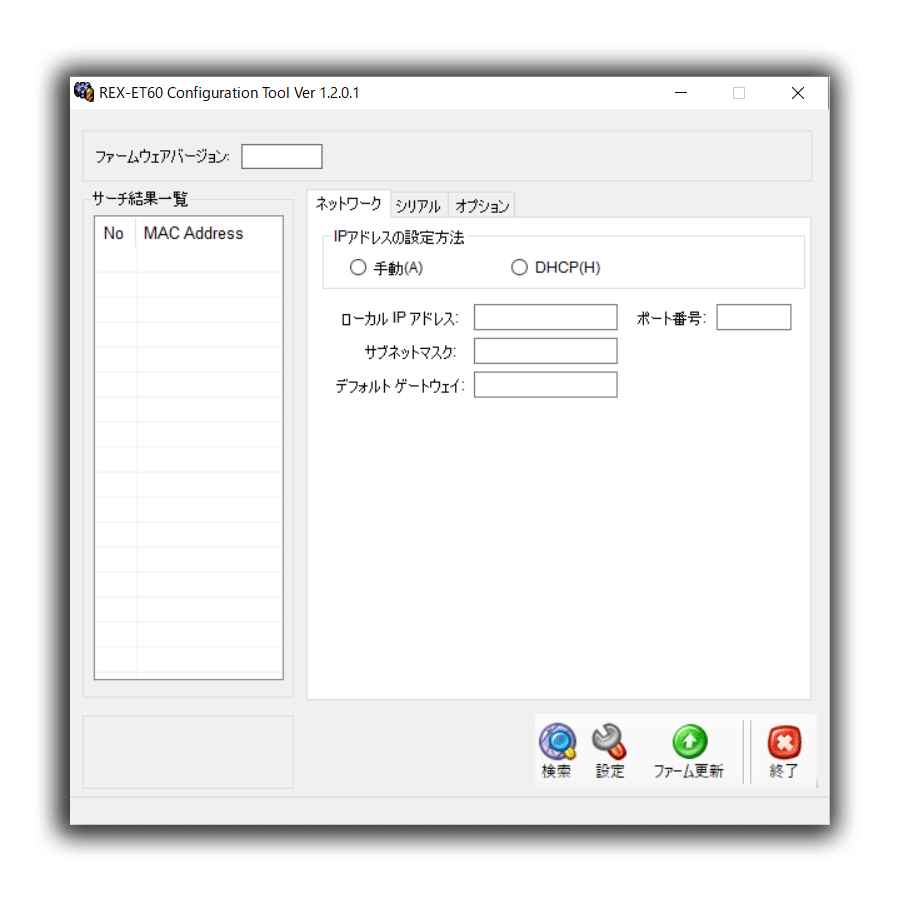

  2. 『Configuration Tool』を起動します

    インストールした『Configuration Tool』を起動します
    パソコンが接続しているネットワークが設定の対象となるので、ツールを起動する際は、変換器とパソコンを同じネットワークに接続してください
    ネットワークを変更する場合、『Configuration Tool』を終了して再起動してください (無線接続から有線接続へ変更する、ルーターを変更する など)

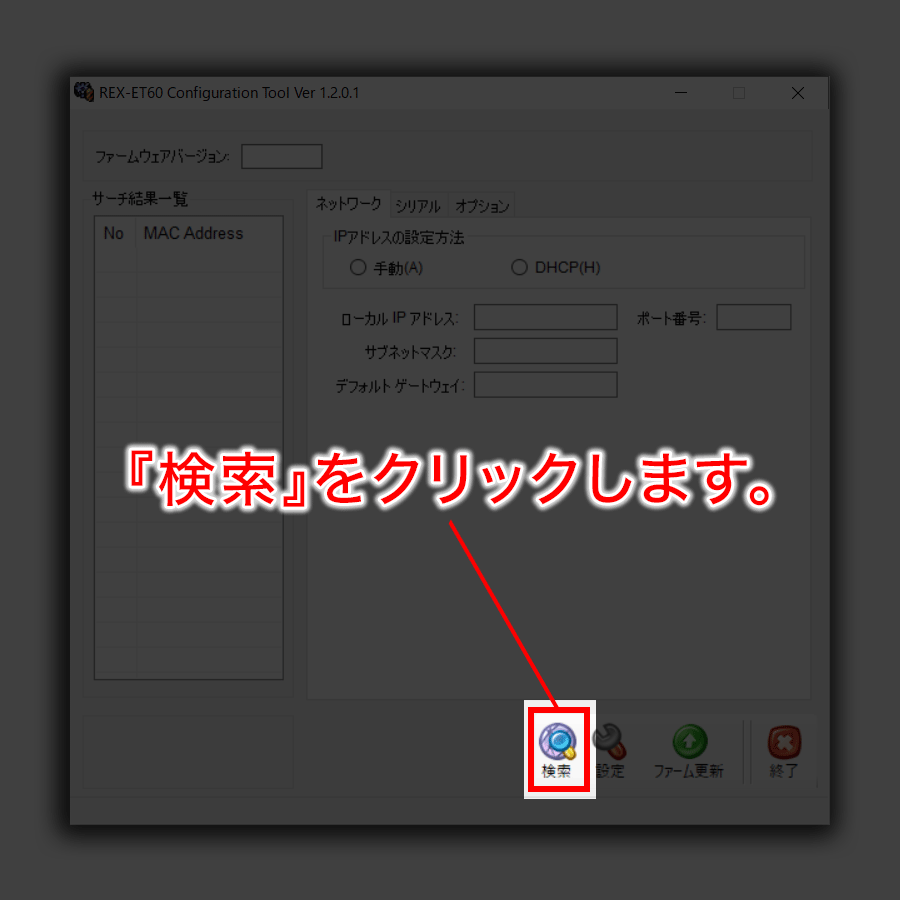

    【検索】をクリックします
  3. 検索時のパスワード入力画面が表示されます

    パスワード『ratoc』を入力し、【確認】をクリックします。

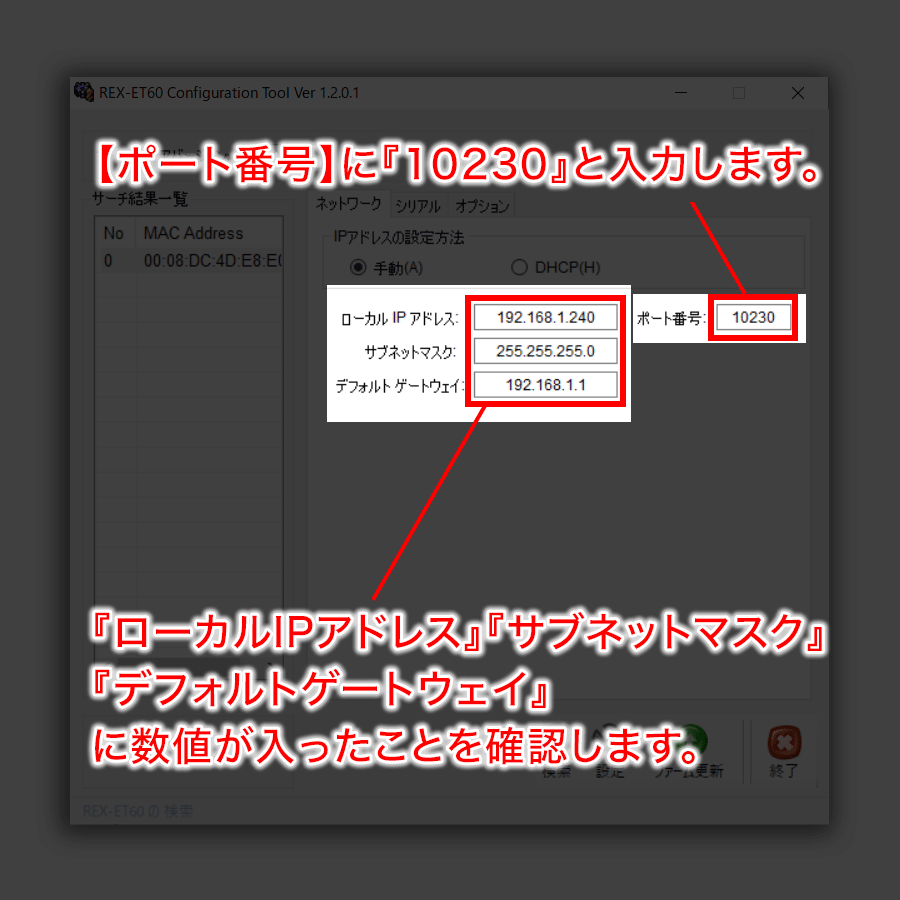

  4. 検索内容が反映されます

    数値が入ったことを確認し、【ポート番号】に『10230』と入力します。
    『ローカルIPアドレス・サブネットマスク・デフォルトゲートウェイ』が入力されます。

    ワンポイントアドバイス

    はじめて設定を行なう場合は、検索結果としてREX-ET60の初期値が入ります。

    【初期値】
    ローカルIPアドレス:192.168.11.2
    サブネットマスク:255.255.255.0
    デフォルトゲートウェイ:192.168.11.1

    店舗のネットワーク環境に合わせて数値を変更してください。

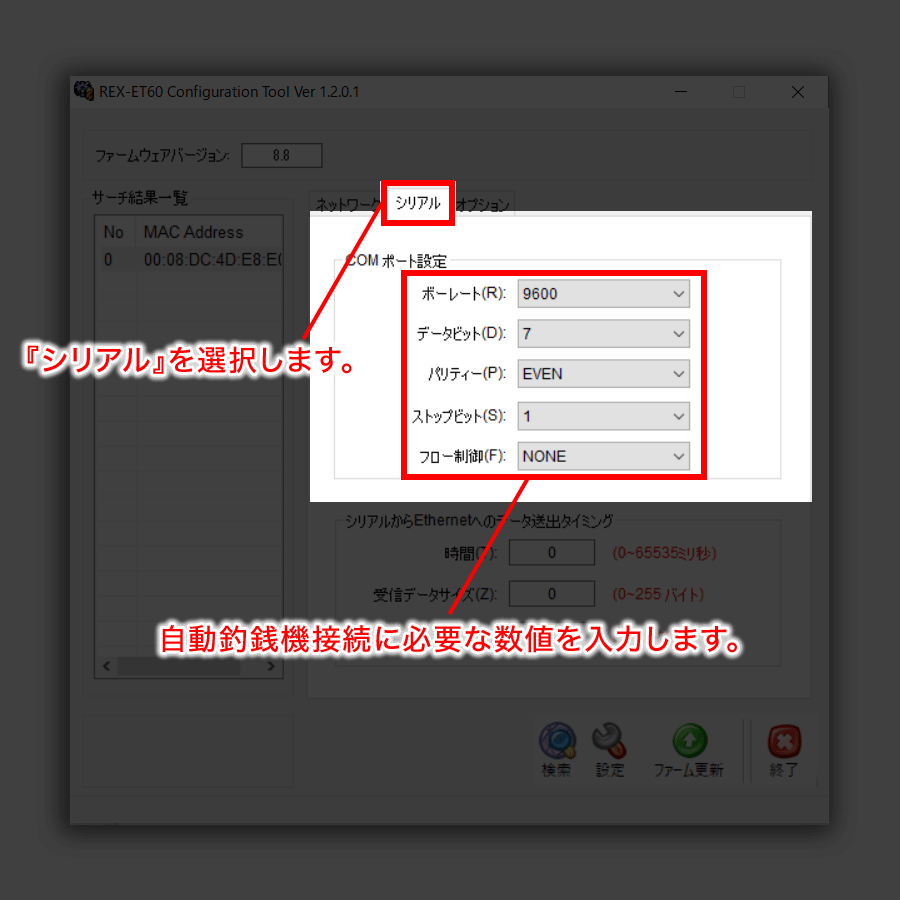

  5. 『シリアル』タブを選択し、設定に必要な数値を入力します

    以下の情報を入力します。
    ボーレート GLORY RT-300 / RT-380 / N-300: 9600
    PayCube:38400
    データビット GLORY RT-300 / RT-380 / N-300: 7
    PayCube:8
    パリティー EVEN
    ストップビット 1
    フロー制御 NONE
    半角英数字でご入力ください
  6. 入力後、変換器の設定内容を保存します

    【設定】をクリックします。

STEP3 管理画面で自動釣銭機の設定を行なう

本文中の画像はクリックすると大きなサイズで表示されます

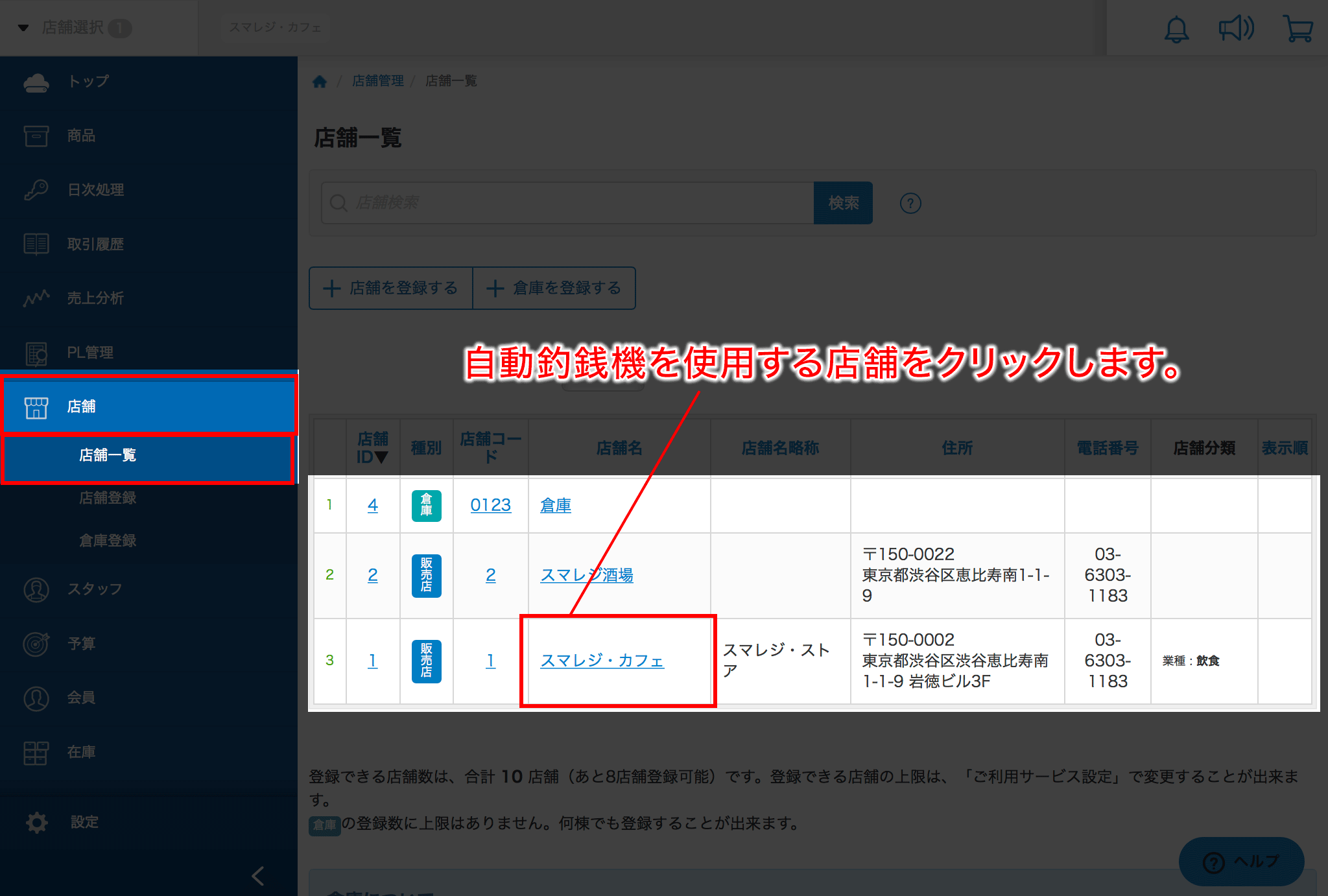

  1. スマレジ管理画面で店舗画面を開きます

    スマレジ管理画面の『店舗 > 店舗一覧 > 該当の店舗』を選択します

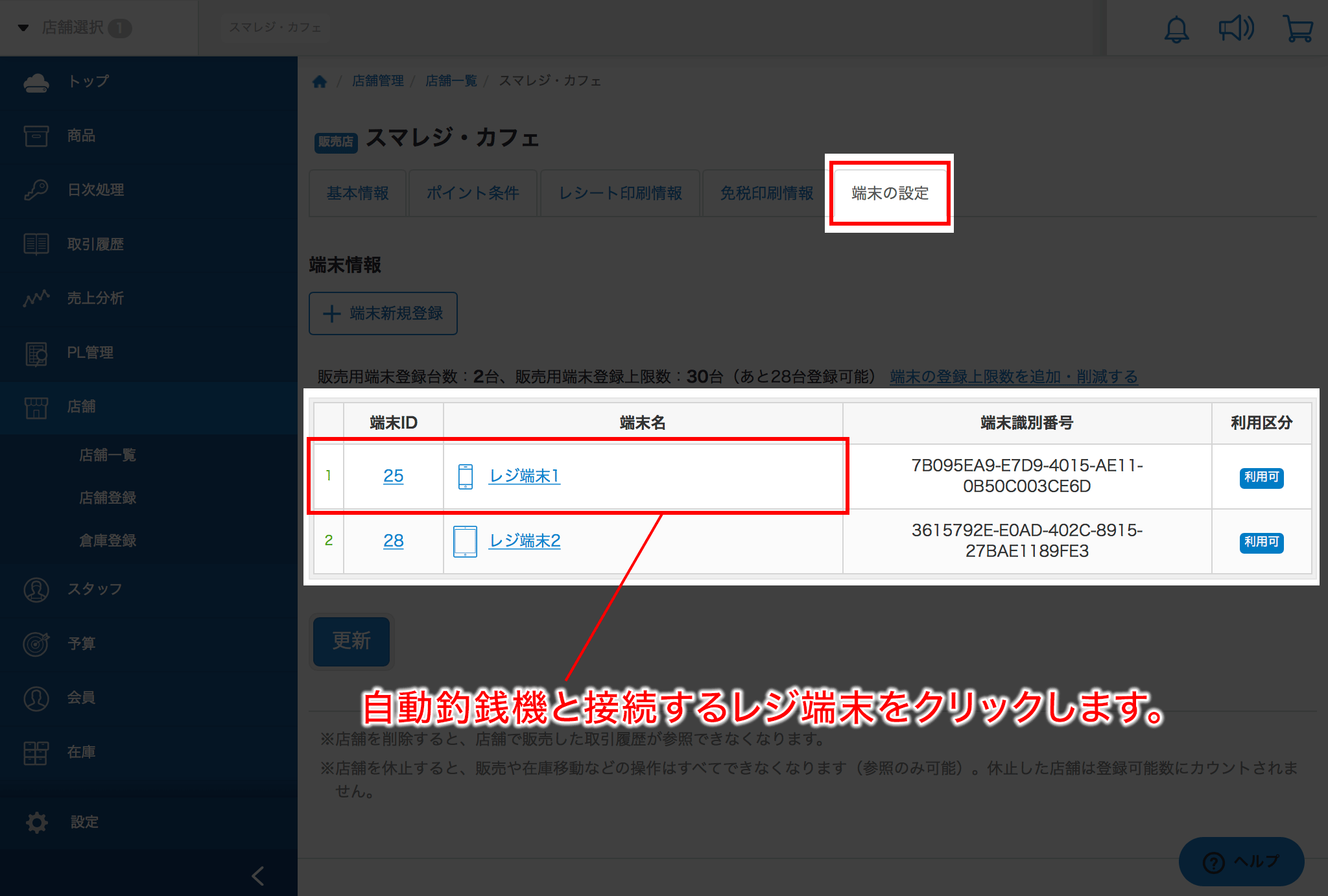

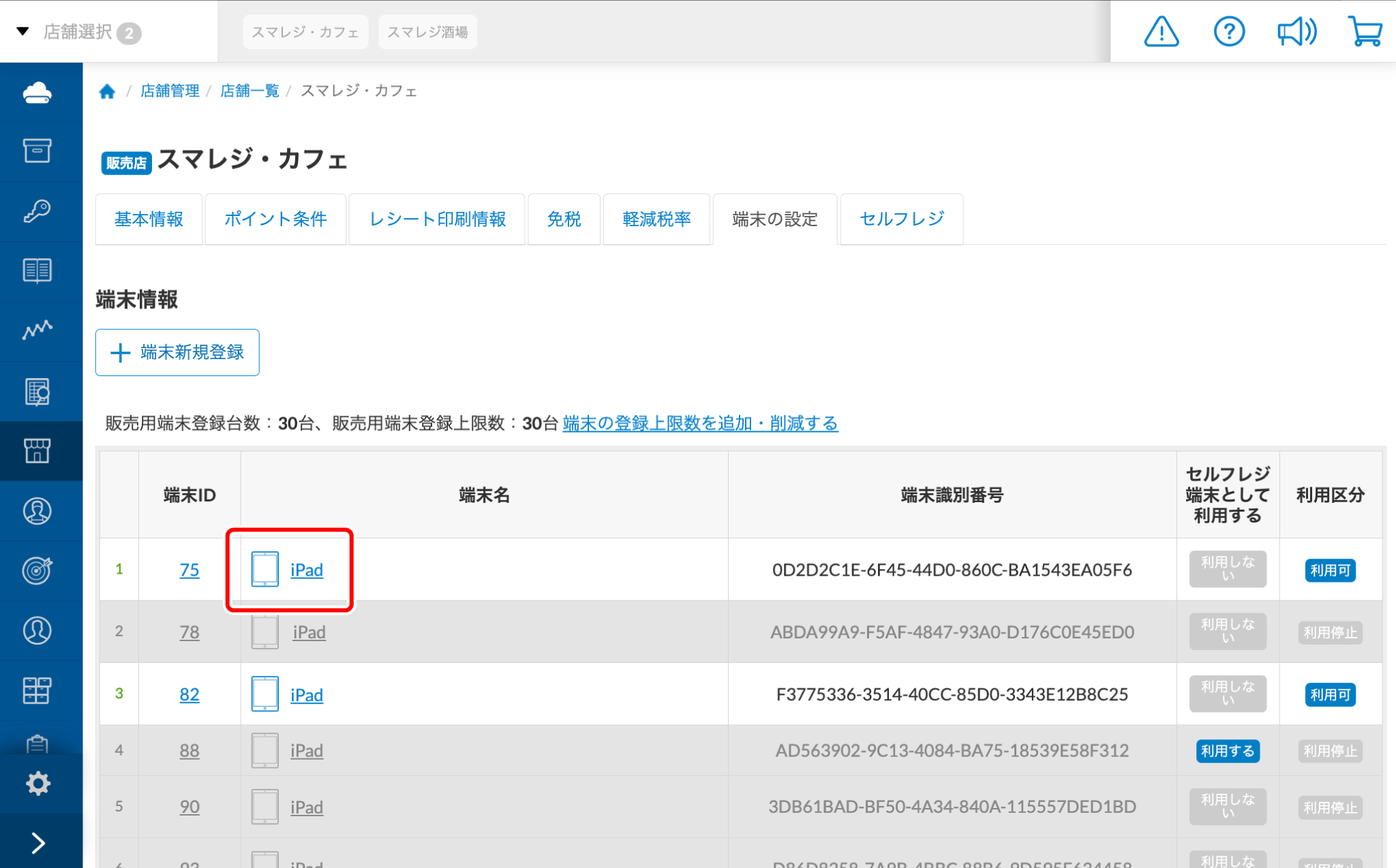

  2. レジ端末を選択します

    店舗の【端末の設定】タブを選択します。

    レジで使用する端末名をクリックします。
  3. IPアドレスを入力します


    『自動釣銭機』に設定した自動釣銭機の『IPアドレス』を入力します。

    【更新】をクリックします。

    『IPアドレス』は変換器の設定時に指定したIPアドレスを入力します
    (例:192.168.1.240:10230)
    管理画面で変更した設定は、データ同期を行なうことで、スマレジ・アプリに反映されます。
    データ同期はスマレジ・アプリの『設定 > [データ] データ管理』の『[マスター情報] 店舗』をタップすることで行ないます。
    画面右上の同期アイコンからもデータ同期が可能です

STEP4 アプリで自動釣銭機の設定を行なう

本文中の画像はクリックすると大きなサイズで表示されます
  1. スマレジ・アプリの設定で『自動釣銭機』の項目をONにします


    スマレジ・アプリの『設定 > その他』をタップします。

    【[GLORY RT300​​ / RT380] 使用する】をONにします。

  2. チェックアウト画面の使用設定をOFFにします


    スマレジ・アプリの『設定 > 販売設定』を選択します。

    『[モード設定] チェックアウト画面を使用する』をOFFに設定します。

    ボタンアイコンがグレーの状態にします
