変換器『REX-ET60』の設定方法

自動釣銭機や一部決済端末をアプリと連携してご利用いただく場合、変換器の設定が必要です。
このページでは、変換器REX-ET60の設定方法についてご案内します。
変換器とは、機器とアプリを繋ぐ中継機です。
変換器を経由することで、アプリと自動釣銭機や決済端末を接続することができます。

REX-ET60の各部名称

変換器の設定を行なう際は、以下のケーブルが必要です。
・POS連動ケーブル
・電源ケーブル
・LANケーブル(店舗のルーターと接続してください)
本文中の画像はクリックすると大きなサイズで表示されます

項目 説明
POS連動ケーブル差し込み口
POS連動ケーブルの差し込み口です。
機器と変換器を接続します。
ランプ
電源がついている場合は赤色。
電源がついていて、インターネットに接続されている場合は緑色が点灯します。
電源ケーブル差し込み口
電源ケーブルの差し込み口です。
電源と変換器を接続します。
LANケーブル差し込み口
LANケーブルの差し込み口です。
店舗のルーターと接続します。

STEP1 設定ソフトのインストール方法

はじめに、設定に必要なソフトウェアをパソコンにインストールする必要があります。
REX-ET60設定ソフトのダウンロードはラトックシステム株式会社 ソフトウェアダウンロードページ から行なってください
設定用ソフトウェアはWindowsにのみ対応しています
その他OS(macOS、Android、ChromeOS、UNIX など)に対応しておりません

STEP2 REX-ET60の設定方法

本文中の画像はクリックすると大きなサイズで表示されます
  1. 機器の配線を行ないます

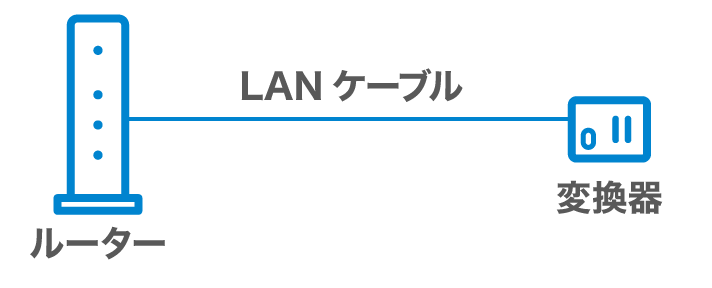

    ルーターと変換器をケーブルで接続します。
    パソコンと変換器とレジ端末のネットワーク接続は同じネットワークに接続してください
  2. 『Configuration Tool』を起動します

    インストールした『Configuration Tool』を起動します
    パソコンが接続しているネットワークが設定の対象となるので、ツールを起動する際は、変換器とパソコンを同じネットワークに接続してください
    ネットワークを変更する場合、『Configuration Tool』を終了して再起動してください (無線接続から有線接続へ変更する、ルーターを変更する など)

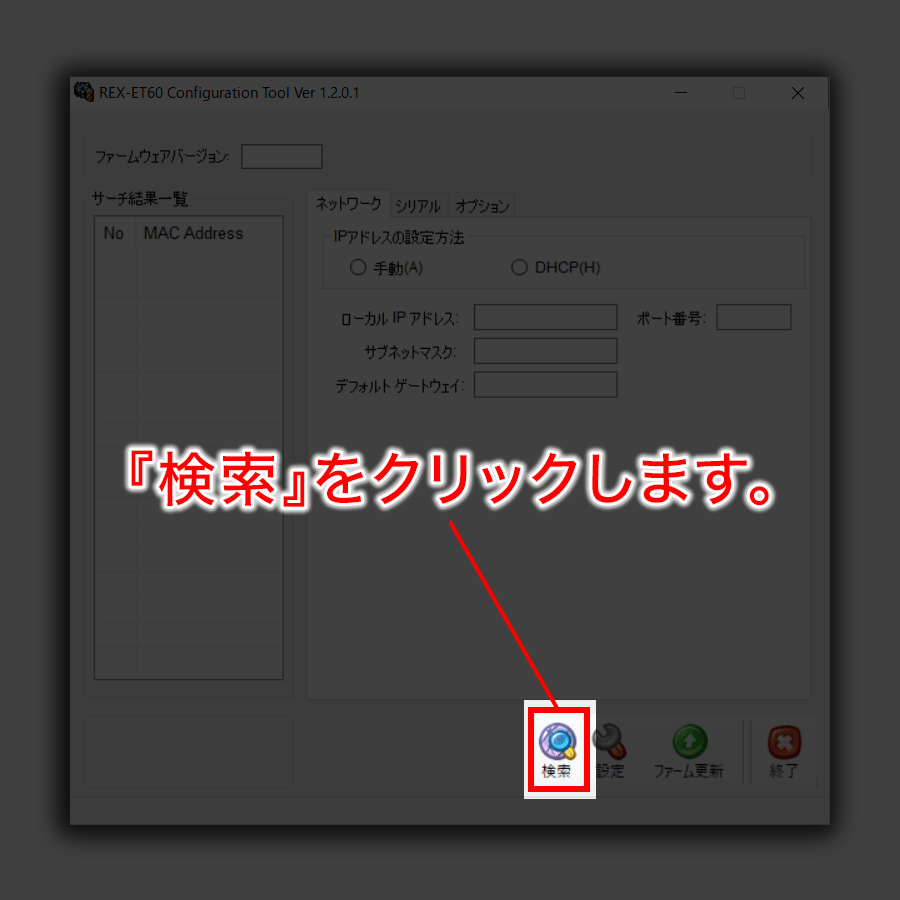

    【検索】をクリックします
  3. 検索時のパスワード入力画面が表示されます

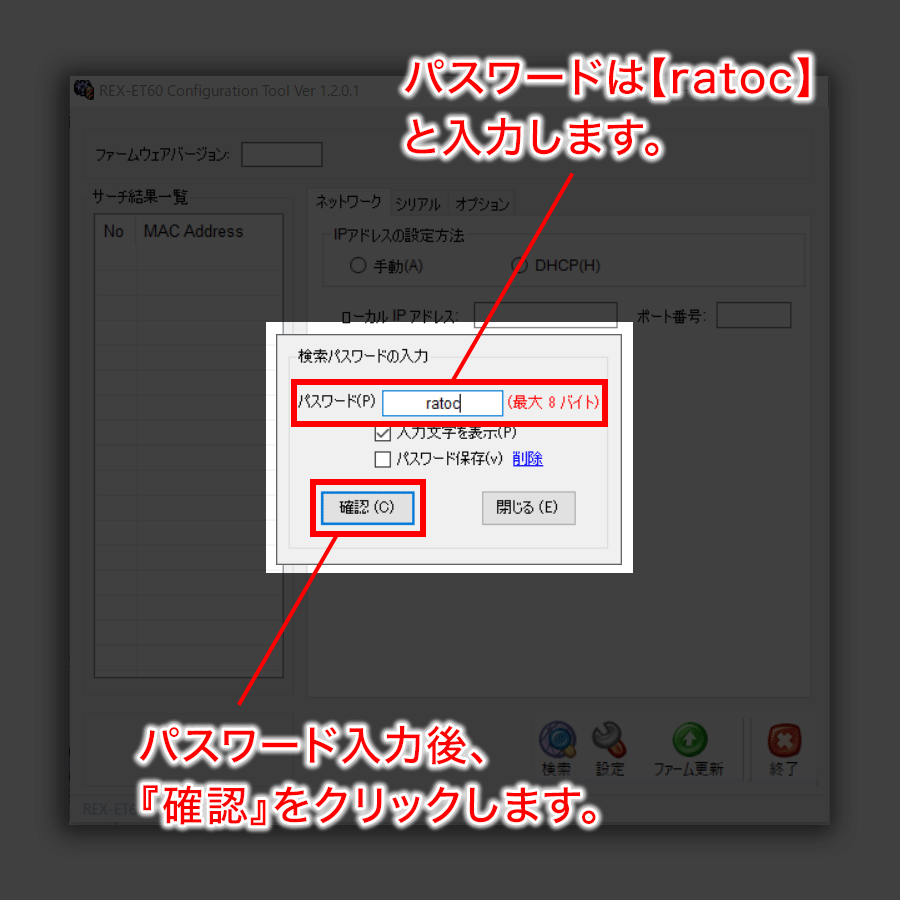

    パスワード『ratoc』を入力し、【確認】をクリックします。
  4. 検索内容が反映されます

    『ローカルIPアドレス/サブネットマスク/デフォルトゲートウェイ』に数値が自動入力されますので、『ポート番号』に手動で数値を入力します。

    【自動釣銭機の場合】
    (GLORY RT-300 / RT-380 / N-300)

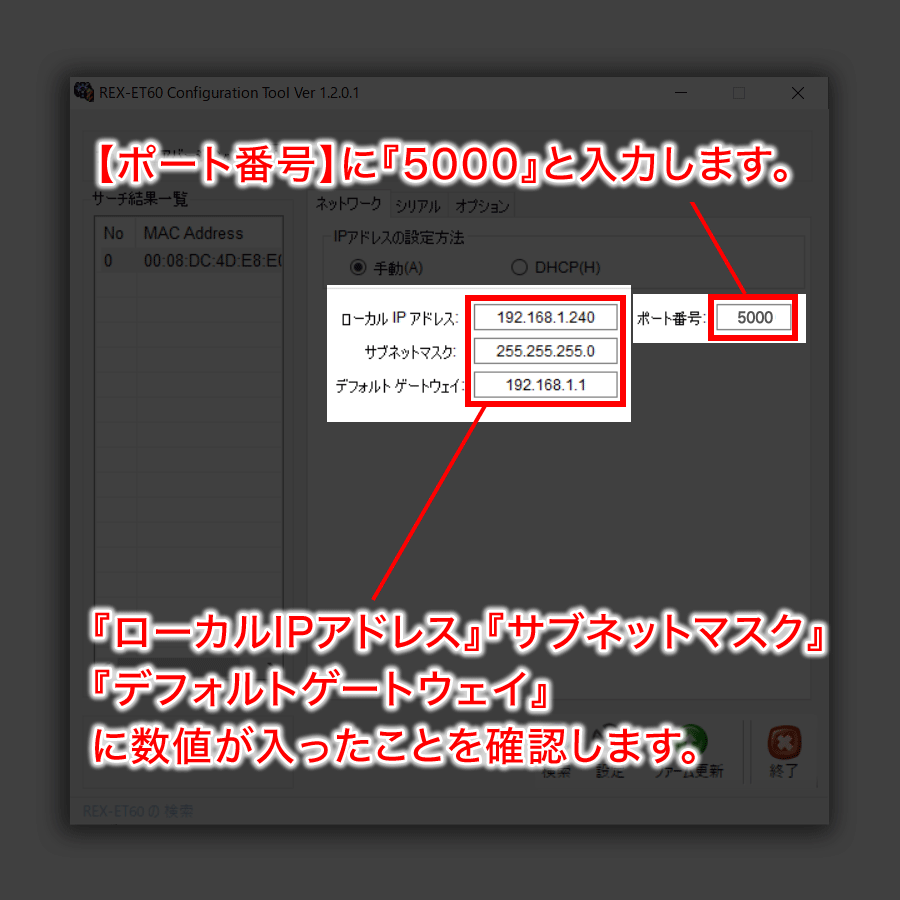

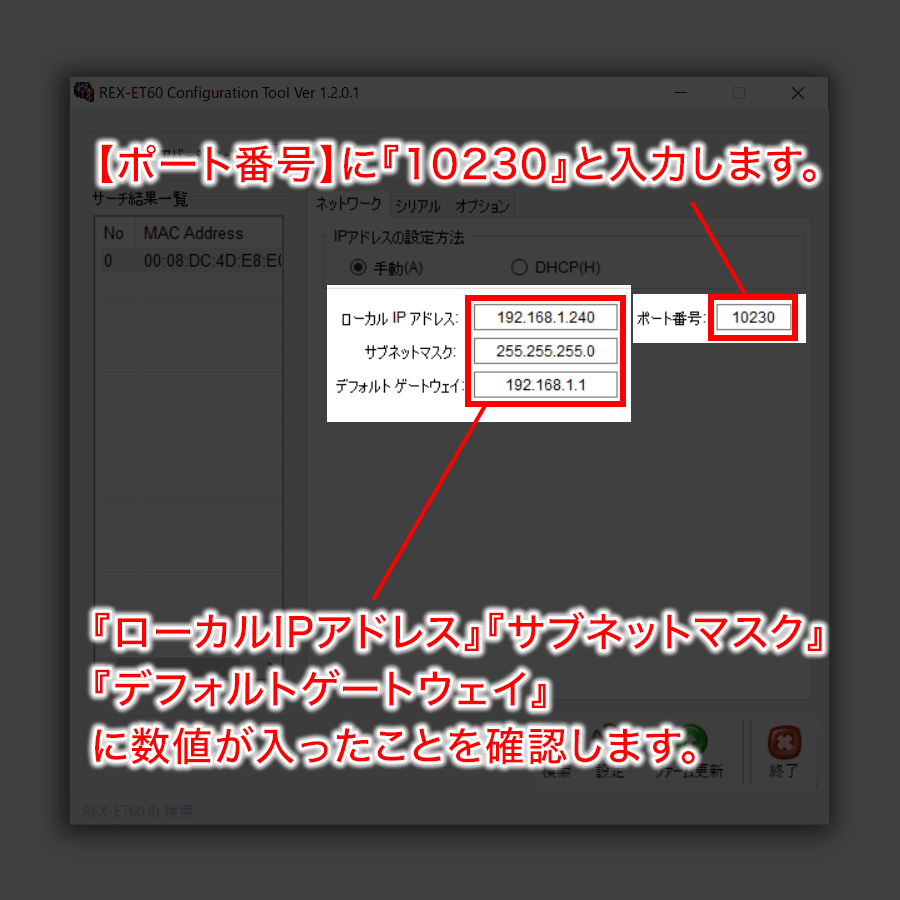

    ポート番号に『10230』を入力します。

    【決済端末の場合】
    (JT-C30L / JT-C31W / JT-VT10 / JT-C16U / JT-C17U / CATS300 / CATS330)

    ポート番号に『5000』を入力します。

    ワンポイントアドバイス

    はじめて設定を行なう場合は、検索結果としてREX-ET60の初期値が入ります。

    【初期値】
    ローカルIPアドレス:192.168.11.2
    サブネットマスク:255.255.255.0
    デフォルトゲートウェイ:192.168.11.1

    店舗のネットワーク環境に合わせて数値を変更してください。

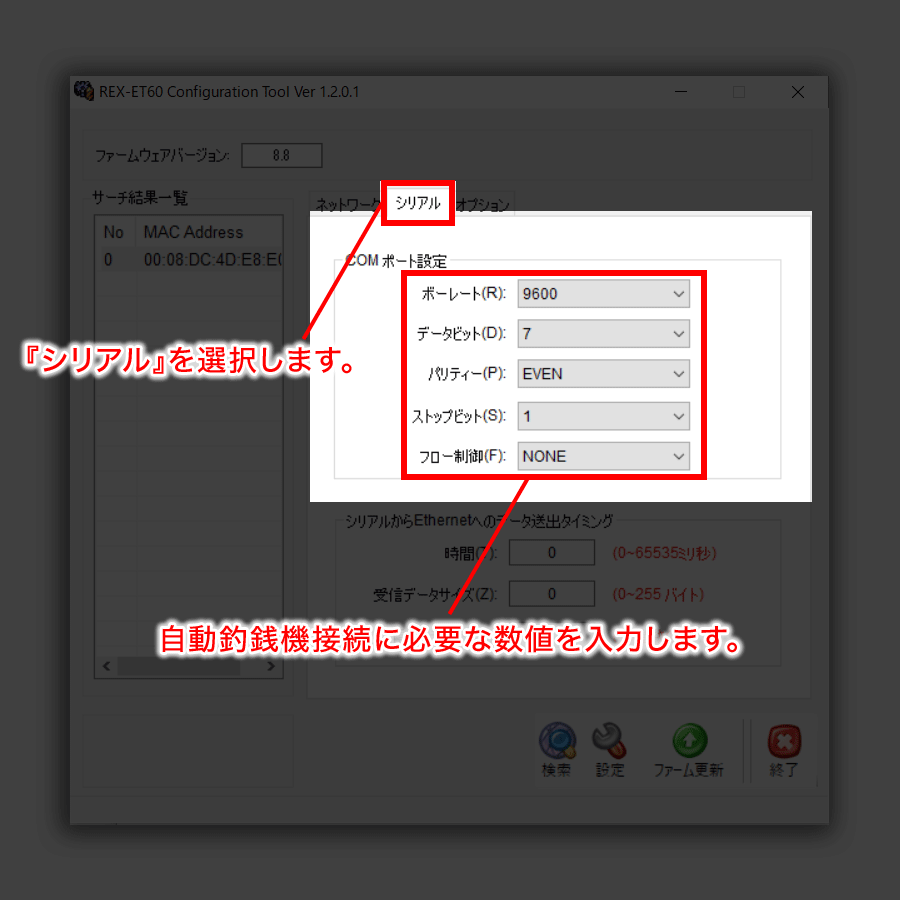

  5. 『シリアル』タブを選択し、設定に必要な数値を入力します

    以下の情報を入力します。
    ボーレート
    【自動釣銭機】
    GLORY RT-300 / RT-380 / N-300:9600
    PayCube:38400
    【決済端末】
    JT-C16U / JT-C17U / CATS300/CATS330:9600
    JT-C30L / JT-C31W / JT-VT10:115200
    データビット
    【自動釣銭機】
    GLORY RT-300 / RT-380 / N-300:7
    PayCube:8
    【決済端末】
    JT-C16U / JT-C17U / CATS300/CATS330:8
    JT-C30L / JT-C31W / JT-VT10:8
    パリティー
    【自動釣銭機】
    GLORY RT-300 / RT-380 / N-300:EVEN
    PayCube:EVEN
    【決済端末】
    JT-C16U / JT-C17U / CATS300/CATS330:EVEN
    JT-C30L / JT-C31W / JT-VT10:ODD
    ストップビット 1
    フロー制御 JT-C30Lのみ『XON/XOFF』
    その他の機器の場合は『none』を入力します。
    半角英数字でご入力ください
  6. 入力後、変換器の設定内容を保存します

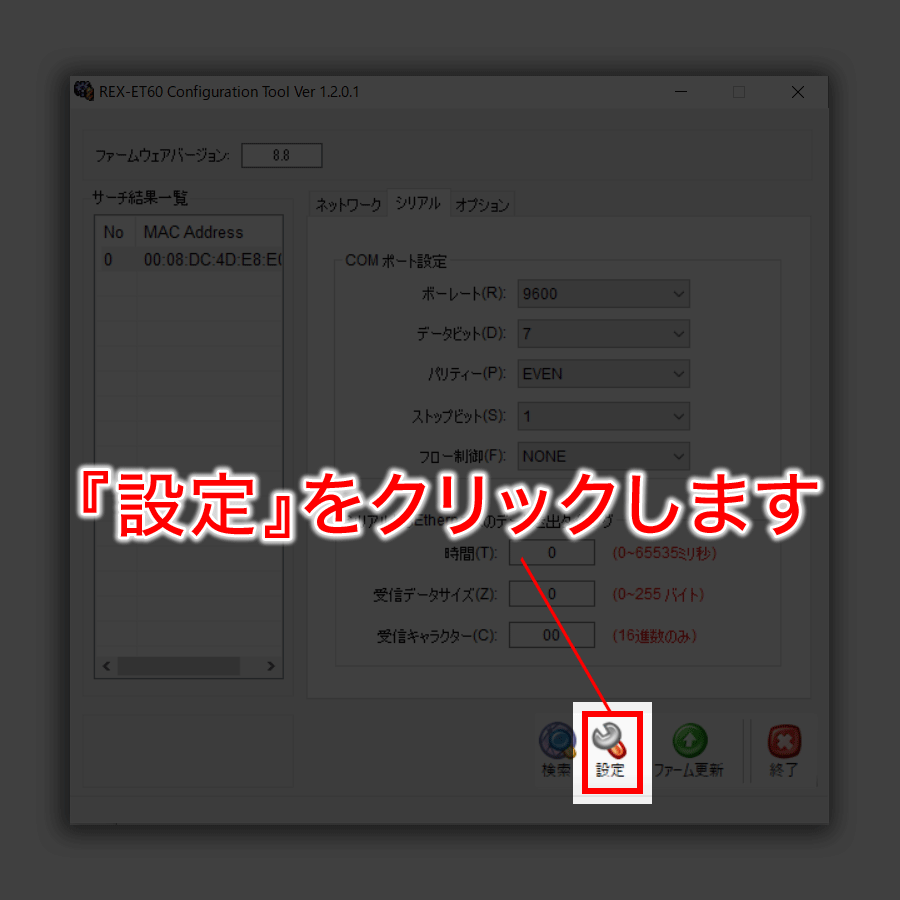

    【設定】をクリックします。
    以上で変換器の設定は完了です。

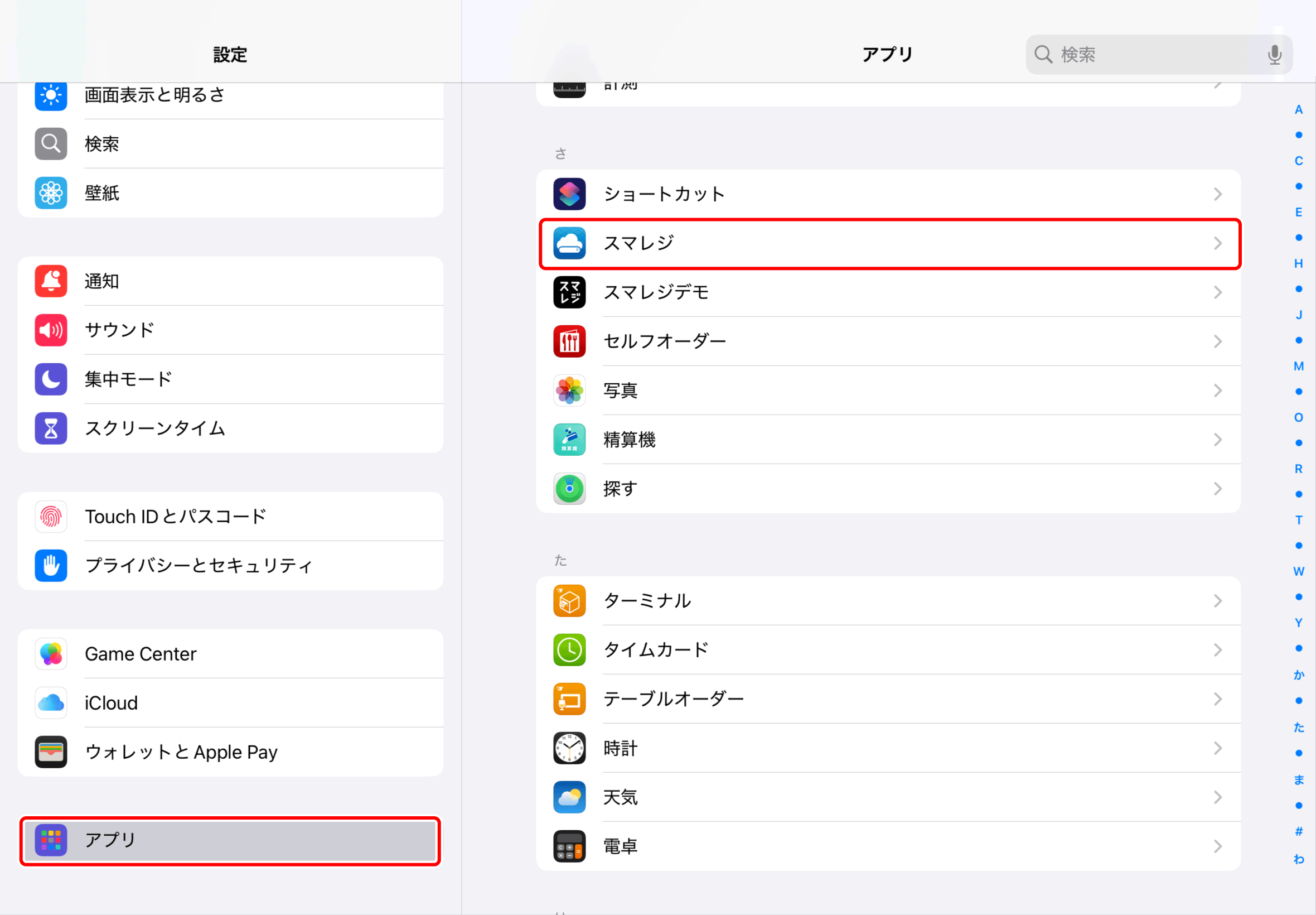

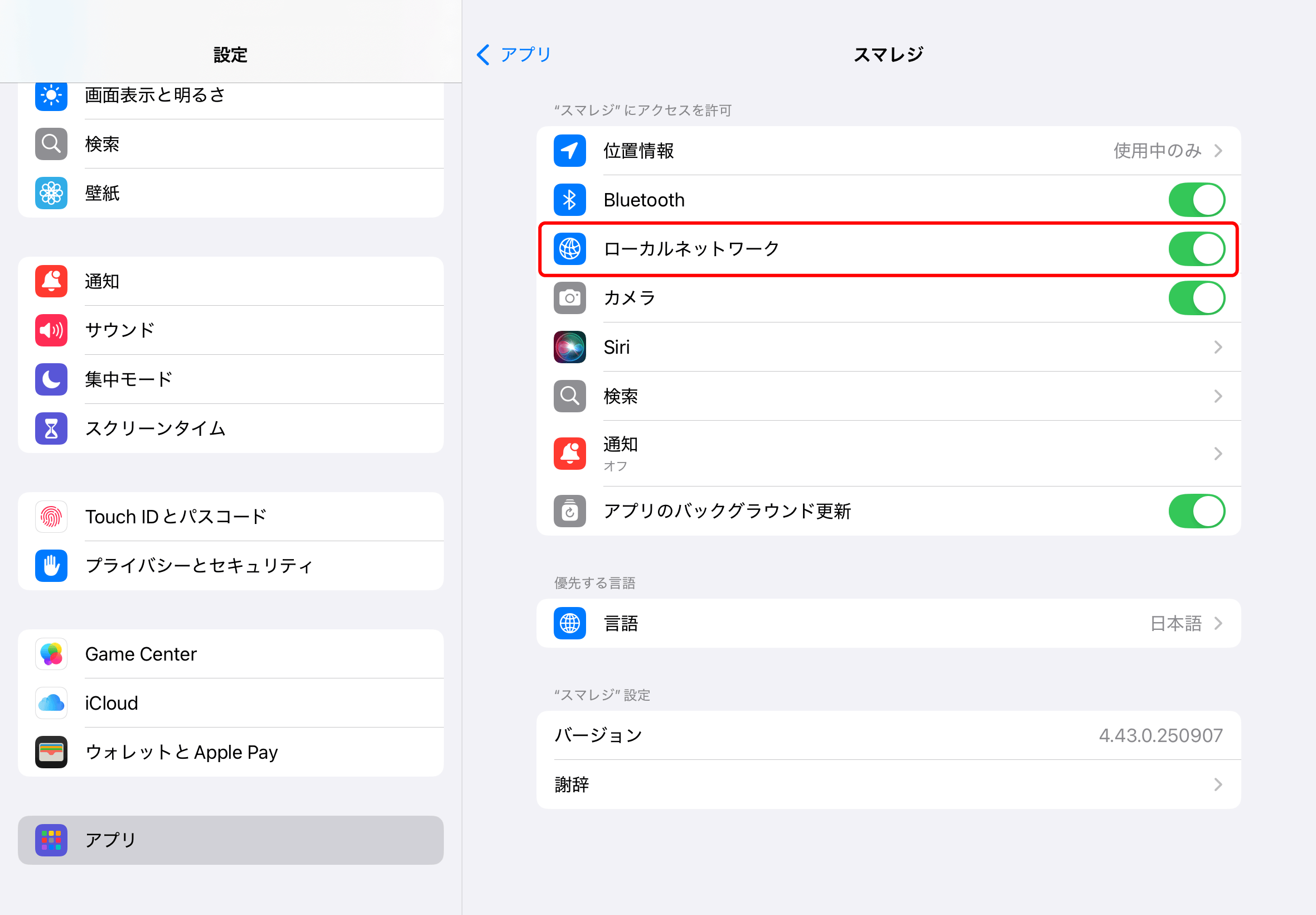

    各機器のページで管理画面とアプリの設定を行なってください。
