自動釣銭機用変換器『REX-ET60』の設定方法

対象プラン

  • スタンダード
  • プレミアム
  • プレミアム
    プラス
  • フード
    ビジネス
  • リテール
    ビジネス
自動釣銭機の設定を行なう際に必要な『REX-ET60(変換器)』の設定方法についてご案内します。

REX-ET60(変換器)とは?

自動釣銭機とスマレジと繋ぐための中継機のようなものです。
変換器を経由してネットワークに繋ぎ、レジ端末と自動釣銭機を接続することが可能となります。

STEP1 REX-ET60の設定ソフトのインストール方法

本文中の画像はクリックすると大きなサイズで表示されます
はじめに、設定に必要なソフトウェアをパソコンにインストールする必要があります

ラトックシステム株式会社 ソフトウェアダウンロードページ REX-ET60設定ソフト(REX-ET60ネットワーク/シリアル設定ユーティリティ)

設定用ソフトウェアはWindowsのみ対応です
その他OS(macOS、Android、ChromeOS、UNIX など)に対応しておりません

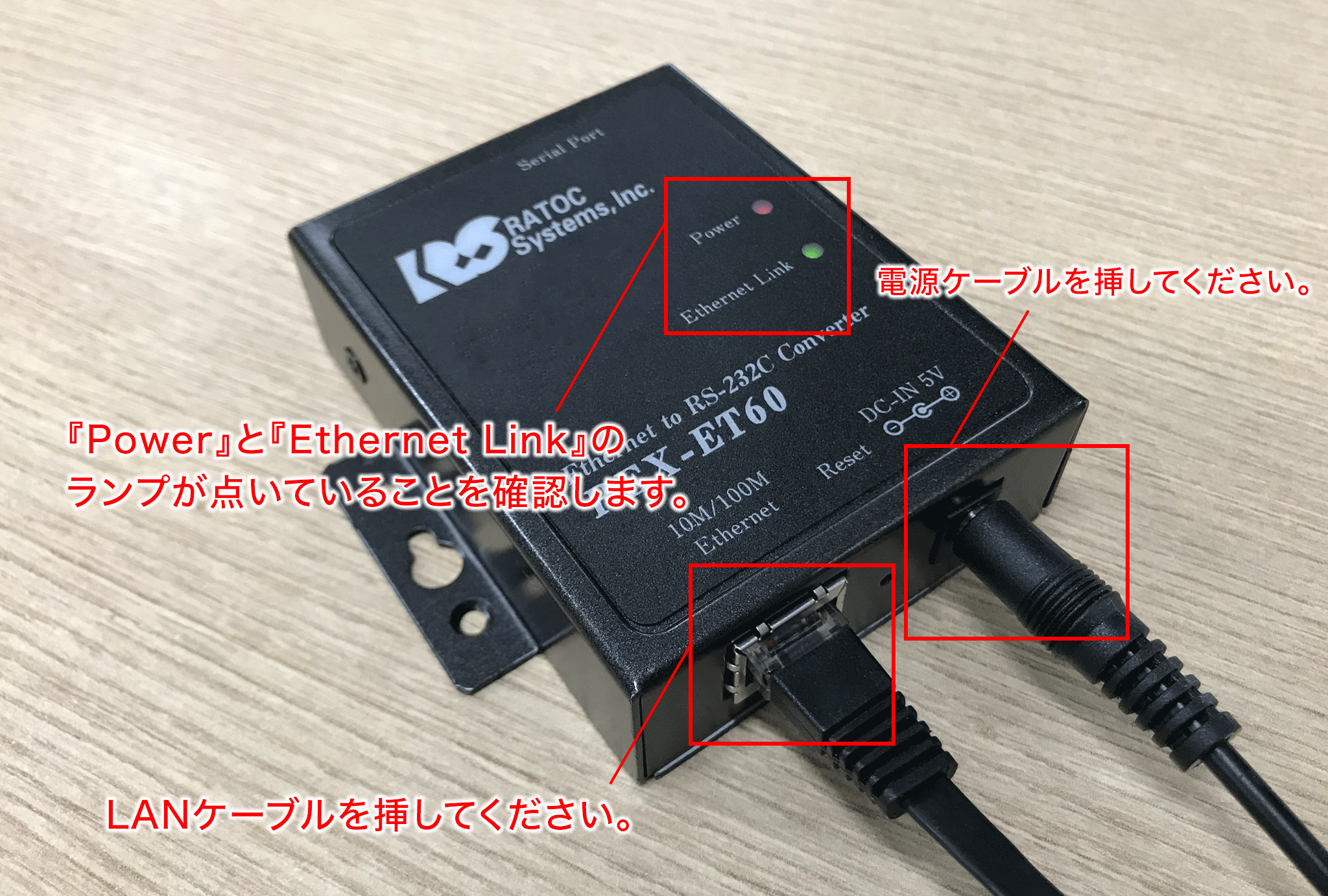

REX-ET60(変換器)の接続方法

  1. kanri.png

    変換器の設定を行なう際は、
    ・電源ケーブル
    ・LANケーブル
    が必要です。

    変換器はLANケーブルで店舗のルーターと接続してください。


STEP2 REX-ET60の設定方法

本文中の画像はクリックすると大きなサイズで表示されます
  1. インストールした『REX-ET60 Configration Tool』を起動します

    ご確認ください

    REX-ET60 Configration Toolは、起動時にパソコンが接続しているネットワークを設定の対象とします。

    ソフトウェアを起動する際は、REX-ET60とパソコンが同じネットワークに接続されている状態であることをご確認ください。

    ネットワークを変更する場合、『REX-ET60 onfigration Tool』を終了して再起動してください
    (無線接続から有線接続へ変更する、ルーターを変更する など)
  2. 『検索』をクリックします

  3. 検索時のパスワード入力画面が表示されます

    『ratoc』と入力し、検索を行ないます。
  4. 検索が数値に反映されます

    数値が入ったことを確認し、【ポート番号】に『10230』と入力します。

    はじめてREX-ET60を設定する場合

    はじめて設定を行なう場合は、検索結果としてREX-ET60の初期値が入ります。

    【初期値】
    ローカルIPアドレス:192.168.11.2
    サブネットマスク:255.255.255.0
    デフォルトゲートウェイ:192.168.11.1

    店舗のネットワーク環境に合わせて数値を変更してください。

  5. 『シリアル』タブを選択し、設定に必要な数値を入力します

    入力する内容は以下をご確認ください。

    入力値

    ボーレート:9600
    データビット:7
    パリティー:EVEN
    ストップビット:1
    フロー制御:NONE

    半角英数字でご入力ください
  6. 入力後、『設定』をクリックし、変換器の設定内容を保存します

STEP3 管理画面で自動釣銭機の設定を行なう

本文中の画像はクリックすると大きなサイズで表示されます
  1. スマレジ管理画面の『店舗 > 店舗一覧 > 該当の店舗』を選択します

  2. 端末の選択

    店舗の基本情報タブ右並びにある【端末の設定】を選択し、レジで使用する端末名をクリックします。
  3. IPアドレスの入力

    【周辺機器の設定】項目の『自動釣銭機』に設定した自動釣銭機の『IPアドレス』を入力します。

    このIPアドレスは変換器の設定時に指定したIPアドレスです。
    入力完了後、画面下部の『更新』をクリックします。
    <入力例:192.168.1.240:10230>

ご注意ください

自動釣銭機の変換器設定完了後は、以下の内容にご注意ください。

スマレジ・アプリの『店舗』データ同期を行なってください
変換器には『電源ケーブル』『LANケーブル』『自動釣銭機との連携ケーブル』を接続してください

STEP4 アプリで自動釣銭機の設定を行なう

本文中の画像はクリックすると大きなサイズで表示されます
  1. スマレジ・アプリの設定で『自動釣銭機』の項目をONにします

    スマレジ・アプリの『設定 > その他』をタップします。

    GLORY RT300/RT380の【使用する】をONにします。

  2. チェックアウト画面の使用設定をOFFにします

    スマレジ・アプリの『設定 > 販売設定』を選択します。

    『チェックアウト画面を使用する』をOFFに設定します。

    ボタンアイコンがグレーの状態にします
