ソケットモバイル（Socket Mobile）S720／S740の接続方法

モードの切り替え

ソケットモバイルS720／S740には『キーボードモード（HIDモード）』と『アプリケーションモード』という2つのモードがあります。
スマレジ・アプリver.4.21.2以前のバージョンでは、『キーボードモード（HIDモード）』のみ利用が可能です。
初回使用時には必ず『キーボードモード（HIDモード）』へのモード切り替えが必要となります。
記載のバーコードを読み取り、モードの切り替えができます。

キーボードモード（HIDモード）
設定バーコード

※『キーボードモード（HIDモード）』への切り替えは、ソケットモバイルのアプリからでも可能です。

※設定バーコードの読取りは、レジ端末（iPadなど）とBluetooth接続されていない状態で行なってください

読み取り精度を上げたい場合（スマレジ・アプリver.4.22.0以上で利用可）

『アプリケーションモード』に切り替えると、バーコードの読み取り精度が向上します。
記載のバーコードを読み取り、モードの切り替えができます。

アプリケーションモード 設定バーコード

※『アプリケーションモード』に切り替えると、パスポートリーダーとしての利用も可能となります。（S740のみ）

※『アプリケーションモード』への切り替えは、ソケットモバイルのアプリからでも可能です。

※『アプリケーションモード』では、スマレジ・アプリ以外のアプリでの読み取りができなくなります

※『アプリケーションモード』は、スマレジ・アプリver.4.22.0以上で利用できます

※設定バーコードの読取りは、レジ端末（iPadなど）とBluetooth接続されていない状態で行なってください

『アプリケーションモード』に切り替えると、パスポートリーダーとしての利用も可能となります。（S740の一部モデルのみ）
パスポートリーダーとして利用するためには、記載のバーコードを読み取る必要があります。

パスポート読み取り 設定バーコード

※設定バーコードの読取りは、レジ端末（iPadなど）とBluetooth接続されていない状態で行なってください

※パスポート読み取り可能なS740は、照射される光が白色です

※照射される光が赤色の場合は、パスポート読み取り不可モデルとなります

1. スキャナーの電源を入れます





   電源ボタンを長押しすると、起動音が鳴り、バッテリーライト（緑）が点灯し、Bluetoothライト（青）が点滅します。

   ※電源を切る場合も同様に電源ボタンを長押しします
2. 端末からBluetoothでペアリングします

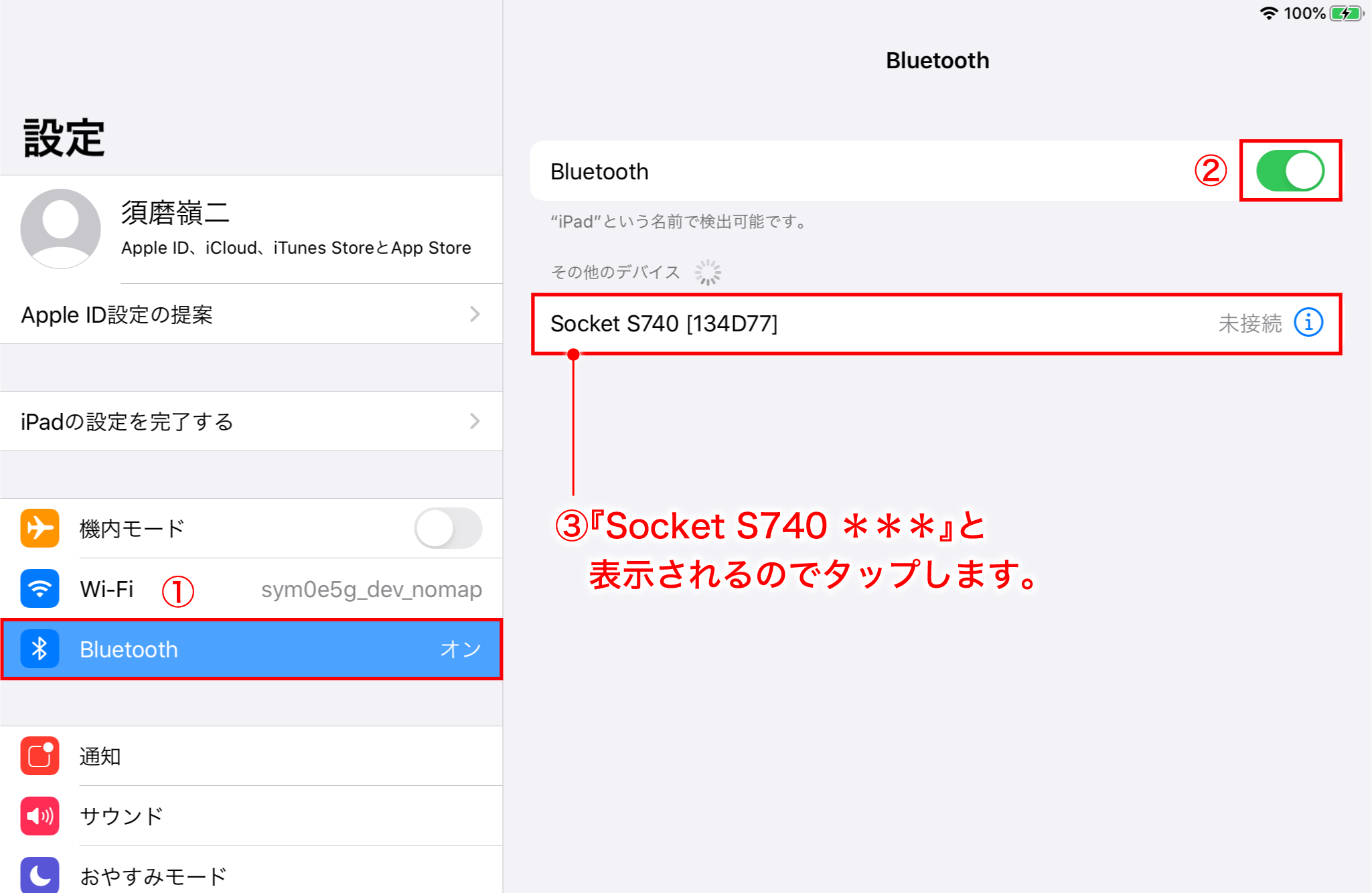

   レジ端末（iPadなど）の『設定』から『Bluetooth』を開きます。

   BluetoothをONにします。

   デバイスの欄に『Socket S740（S720）＊＊＊＊』とスキャナー名が表示されるのでタップします。

3. ペアリングが完了したことを確認します

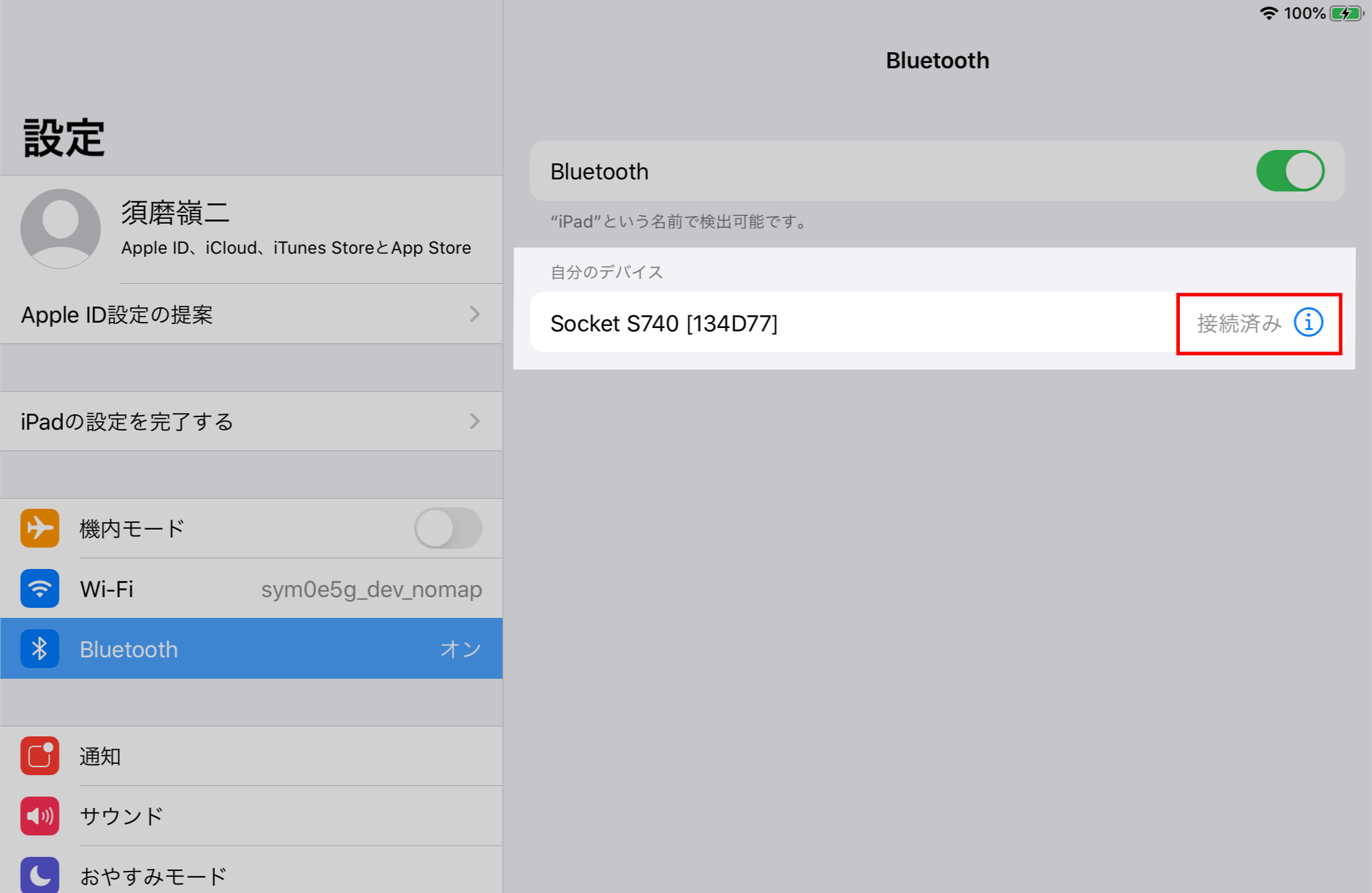

   『自分のデバイス』内のスキャナー名の右側が『接続済み』となっていれば、ペアリング完了です。

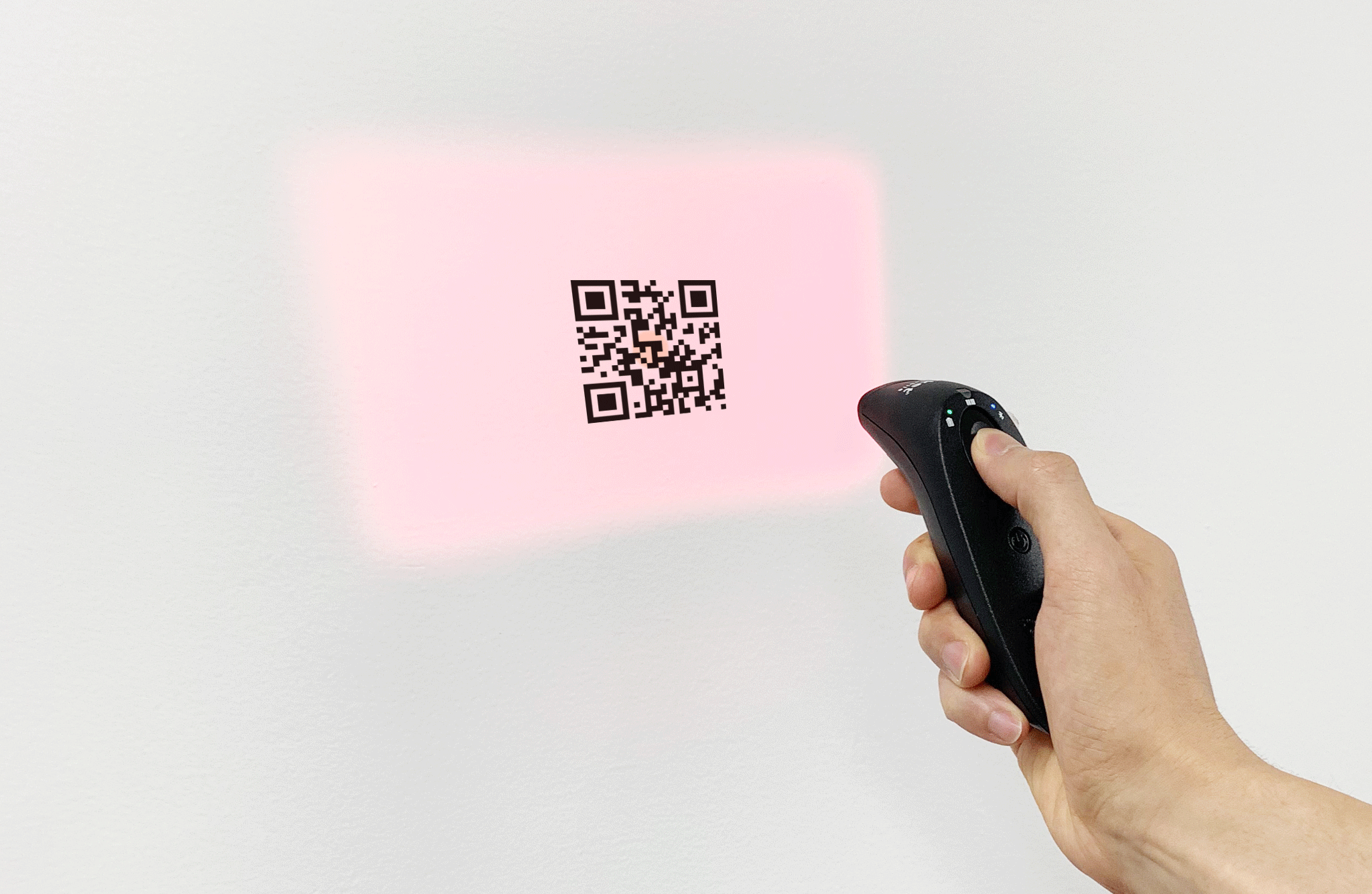

1.

   1Dバーコード

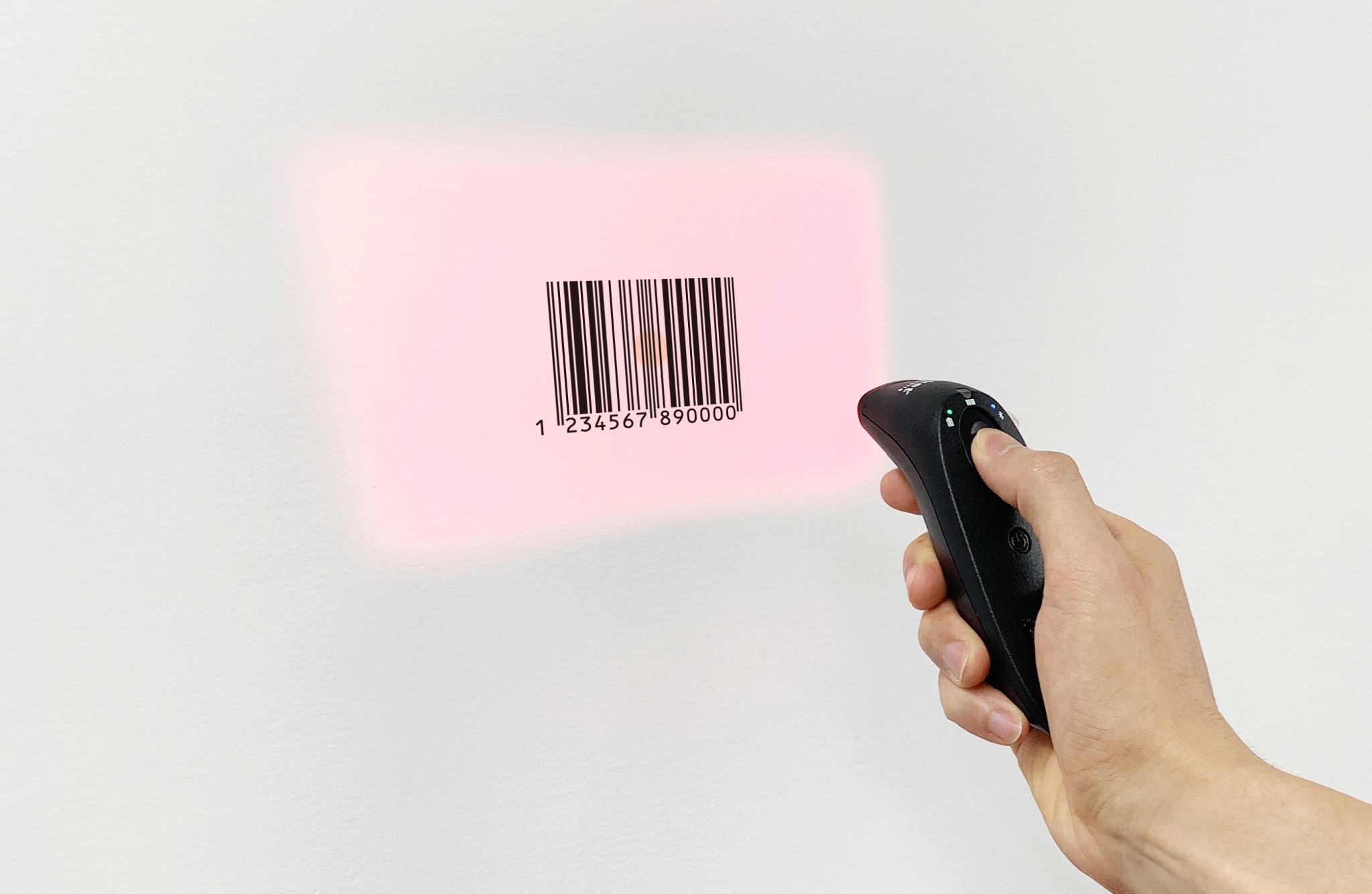

   光がバーコード全体を覆うように当てます









   2Dバーコード
   光をコードの中心に当てます








自動スキャンモード

1.



   ソケットモバイル S720 / S740は、設定バーコードを読み取ることで、常時スキャン可能な状態である『自動スキャンモード』に設定できます。
   また、別売の『チャージングドック』に乗せることで、充電しながらバーコードリーダーを固定することも可能です。

   チャージングドックの購入はこちら

1. レジ端末のBluetooth設定をOFFにします







   バーコードリーダーがレジ端末とBluetooth接続された状態では、設定バーコードでの設定ができませんので、レジ端末の『設定アプリ』でBluetoothをOFFにします。
2. 自動スキャンモードに設定します







   バーコードリーダーで画像のQRコードを読み取ります。


   ※ スキャンボタンを押すか電源を入れ直すと、通常モードに戻ります







   バーコードを連続で読み取る間隔（インターバル）を設定可能です。
   誤って同じバーコードを連続で読み取ることを防ぎたい場合にご利用ください。

   『Timeout Between Decodes,Same Symbol』のバーコードをスキャンします。

   ※ スキャンの光が途切れると読み取り完了です
   （音は鳴りません）

   『2』のバーコードをスキャンします。

   ※ 2回連続でスキャンの光が途切れると読み取り完了です （音は鳴りません）
3. レジ端末のBluetooth設定をONに戻します







   Bluetooth設定をONに変更し、バーコードリーダーが接続済みになったことを確認します。

1. 初期化バーコード




   読み取りに成功すると、『ピーポ ・ ポ ・ ピポポポポ』と音が鳴ります。電源がOFFになり、バーコードリーダーの初期化は完了です。

1. 改行コード




   改行コードの設定が適切でない場合、スマレジの会員検索画面で会員情報バーコードを読み取っても検索が実行されないことがあります。
   左記のバーコードを読み取ることで、正しい改行コードの設定が可能です。

1. 『0』から始まるバーコードの先頭『0』を読み取る（UPC-Aの設定）




   バーコードの数字が『0』からはじまる場合（12桁／13桁）、『0』を飛ばして次の数字からとなる場合、こちらの設定をお試しください。



   ※読み取り時、本体の設定に関わらず、音は鳴りません

   ※設定後も読み取りができない場合は、設定後も『先頭『0』の読み取り（UPC-Aの設定）ができない場合』をご覧ください

1. Codabar（NW-7）を読み取る




   バーコードの数字が、前後をアルファベットで挟まれたようなコードが読み取れない場合、こちらの設定をお試しください。

1. iOS対応モードへ変更する




   S720／S740のBluetooth接続設定をiOS端末用へ変更します。
   初期化などを行なってもiOSのBluetooth接続に機器名が表示されない場合にお試しください。

設定後も先頭『0』の読み取り（UPC-Aの設定）ができない場合

S720／S740は、一部の型番で『0』から始まるバーコードが読み取れない場合があります。
読み取りできなかった場合は、以下のバーコードの読み取りをお試しください。

1.



   Socket Mobile社製のiOSアプリです。
   Bluetooth接続などの設定をアプリ上で簡単に行なえます。


   • App Store

   ※Basic Mode（HID Mode）で接続します
