デンソーウェーブ SF1-QBi の接続方法


SF1-QBiはワイヤレス(Bluetooth)で、QRコードもスキャン可能なバーコードスキャナーです。


SF1-QBiの主な特徴

1D / 2D 対応バーコードスキャナー スマホ画面上のQRコードも読み取り可能 ちりやほこりが舞う環境や雨がかかる現場でも安心して使えます マグネシウムフレーム採用により、衝撃・落下による基板や部品の歪みを軽減します 軽量コンパクトサイズで扱いやすい フル充電で約24時間の連続動作が可能
1Dは1次元バーコード(主にJANコード)、2Dは2次元バーコード(QRコード)のことを指します

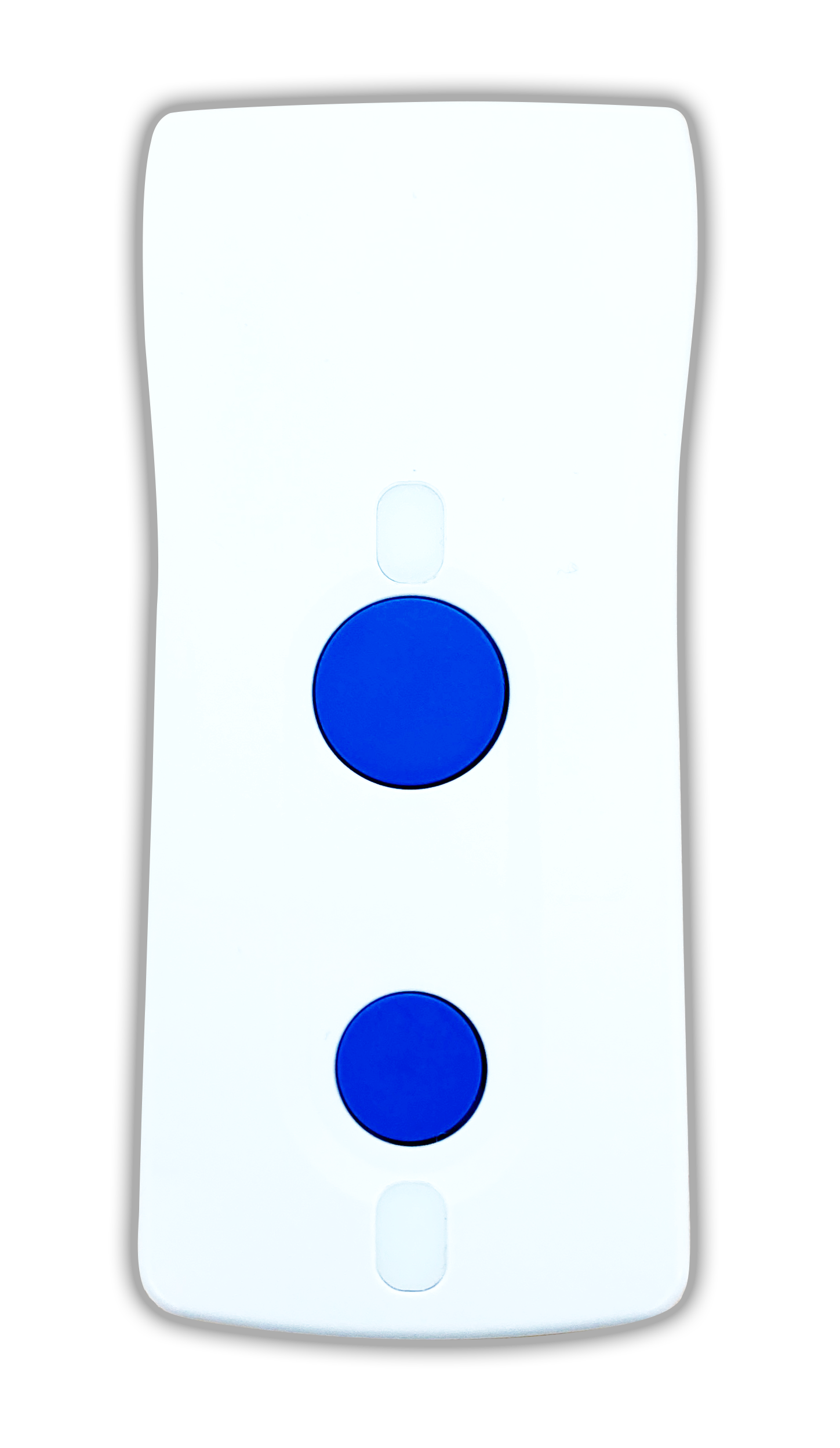

機器名称

  1. denso02.png
    名称 内容
    トリガスイッチ 読み取りやその他操作を実行する際に使用します。
    マジックキー 【電源OFF状態】
    ボタン長押し:ON

    【電源ON状態】
    ボタン長押し:端末にキーボードが表示されます
    ボタンを短く0.5秒押す:LEDランプで充電池残量の目安が表示できます

    【電池残量の目安】
    緑色で点灯:残量40%以上
    橙色で点灯:残量39%〜10%
    赤色で点灯:残量10%未満
    電池カバー 中に電池が格納されています。
    充電電極 充電器側の電極と接触させることで充電を行います。

接続方法

初期接続時の注意点


はじめてバーコードスキャナーをレジ端末とBluetooth接続する場合、接続開始前に左図QRコードをバーコードスキャナーで読み取ってください。
QRコードの読み取り後は手順に沿って設定してください。

Bluetooth接続後、本件QRコードの読み取りは不要です

  1. マジックキーを長押しして電源を入れます

    電源が切れた状態でマジックキーを長押しすると電源が入ります。
    起動音が鳴り、表示LED2のライトが点灯します。

    電源を切るには、トリガスイッチとマジックキーを同時に3秒以上長押しします
  2. 端末(iPadなど)のBluetoothをONにし、ペアリングします

    端末(iPadなど)の『設定』から『Bluetooth』を開き、BluetoothをONにします。

    『SF1QBi-✳︎✳︎✳︎✳︎(シリアルナンバーが入ります)』のBluetoohペアリングの要求画面が表示されたら、
    『ペアリング』をでタップします。

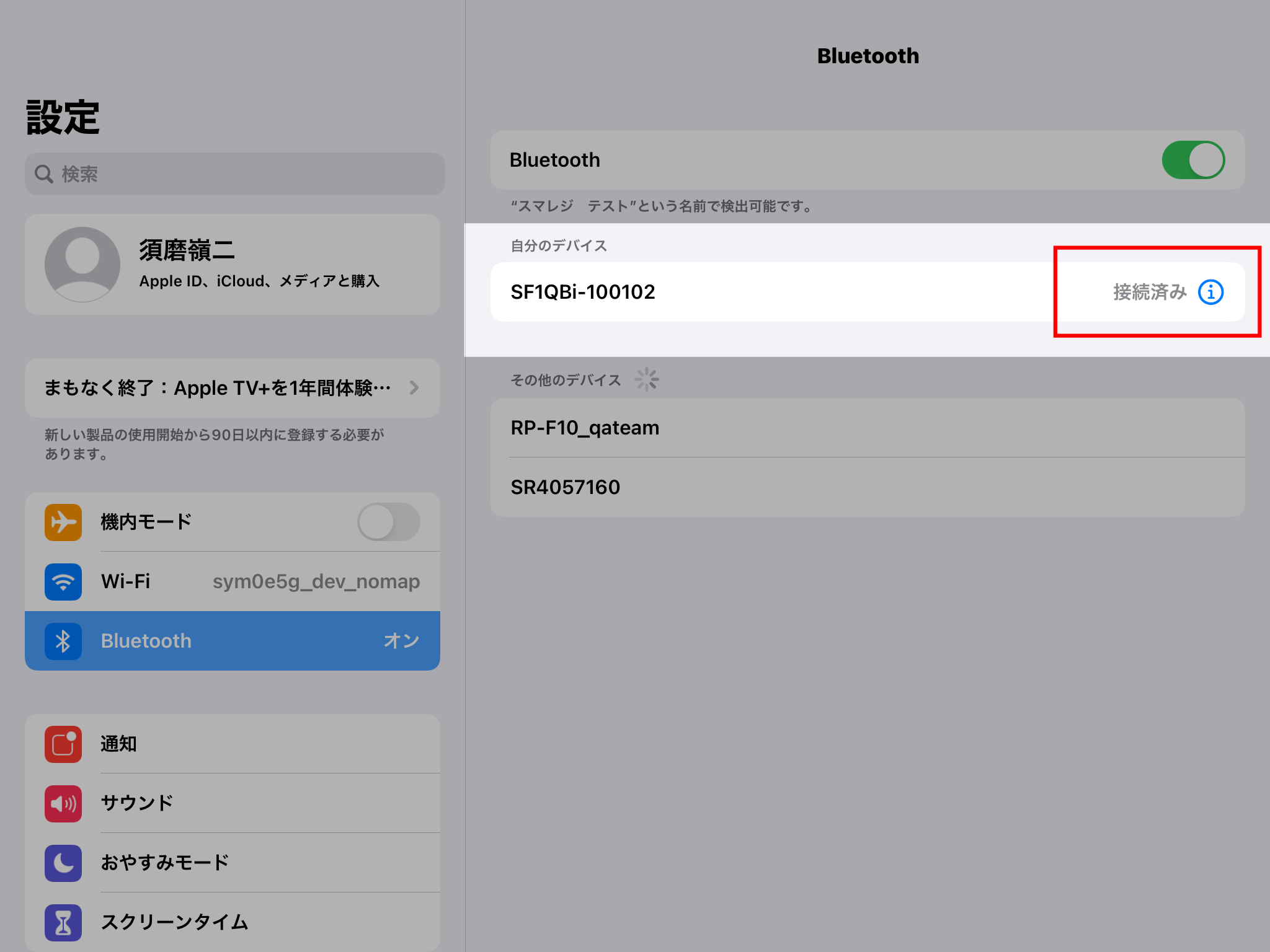

  3. 接続を確認します
    『自分のデバイス』の項目に端末名が表示され、『接続済み』になれば、接続されたことが確認できます。
    また、接続が完了するとバーコードリーダーのブザーが2回鳴ります。

オートパワーオフの設定

SF1-QBiは、未操作の状態で一定の時間を超えると自動で電源をOFFにするよう設定できます。
店舗の運営に合わせてお好みの設定をご利用ください。
本文中の画像はクリックすると大きなサイズで表示されます

設定方法と指定可能な時間

設定は『設定開始バーコード > 設定用バーコード > 設定終了バーコード』の順に読み取ることで実行します。
【設定開始 / 設定終了】のバーコード読み取り時はブザーが3回鳴動します
パワーオフに指定可能な時間は『60分 / 180分 / 640分』と『無効』の4種類です。

設定用バーコード

パワーオフまで60分
〈設定開始〉
〈設定:60分〉
〈設定終了〉
パワーオフまで180分
〈設定開始〉
〈設定:180分〉
〈設定終了〉
パワーオフまで640分
〈設定開始〉
〈設定:640分〉
〈設定終了〉
パワーオフ無効
〈設定開始〉
〈設定:無効〉
〈設定終了〉
すべてを初期値へ戻す
〈設定開始〉
〈すべて初期値〉
〈設定終了〉
設定キャンセル
設定開始後、取り止める場合に読み取り
〈キャンセル〉
