Wired BOX-Typeの設定方法

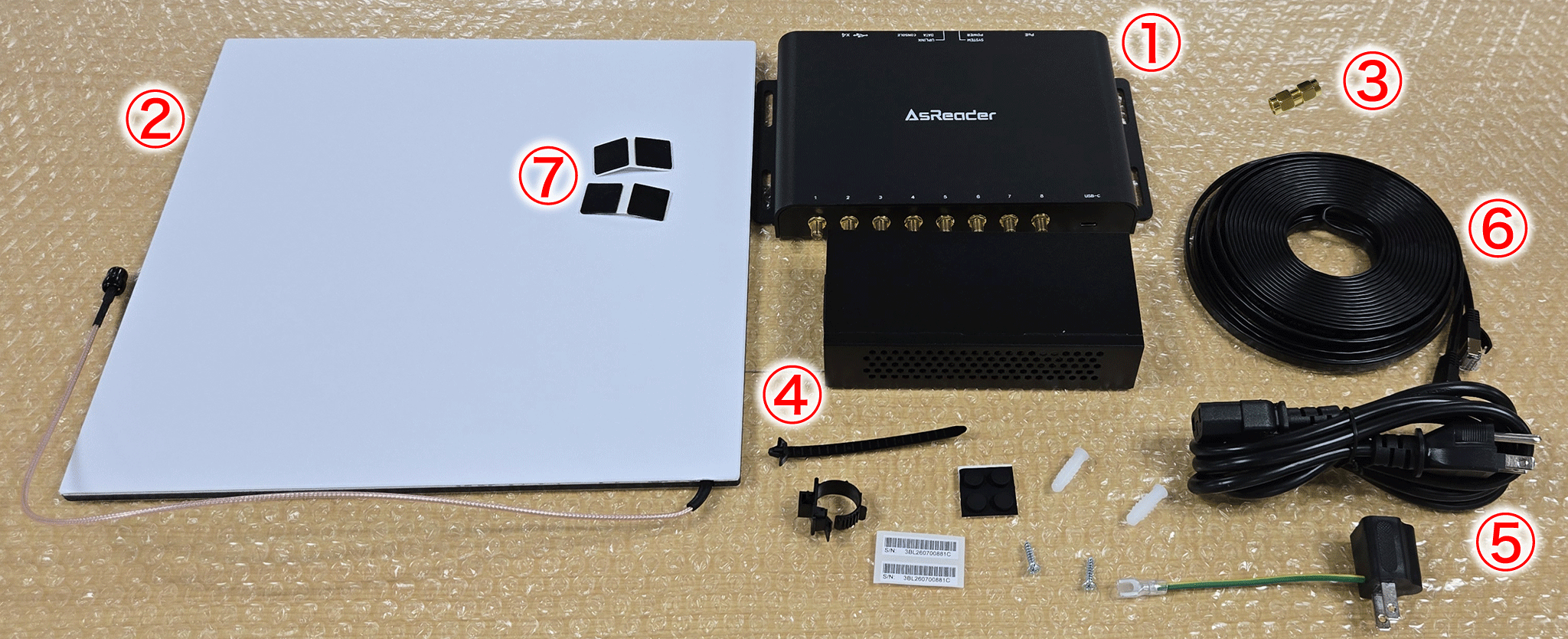

同梱物を確認する

開封して下記に記載の同梱物一覧と照らし合わせて、不足品がないかご確認ください。

Wired BOXの機器を設置する

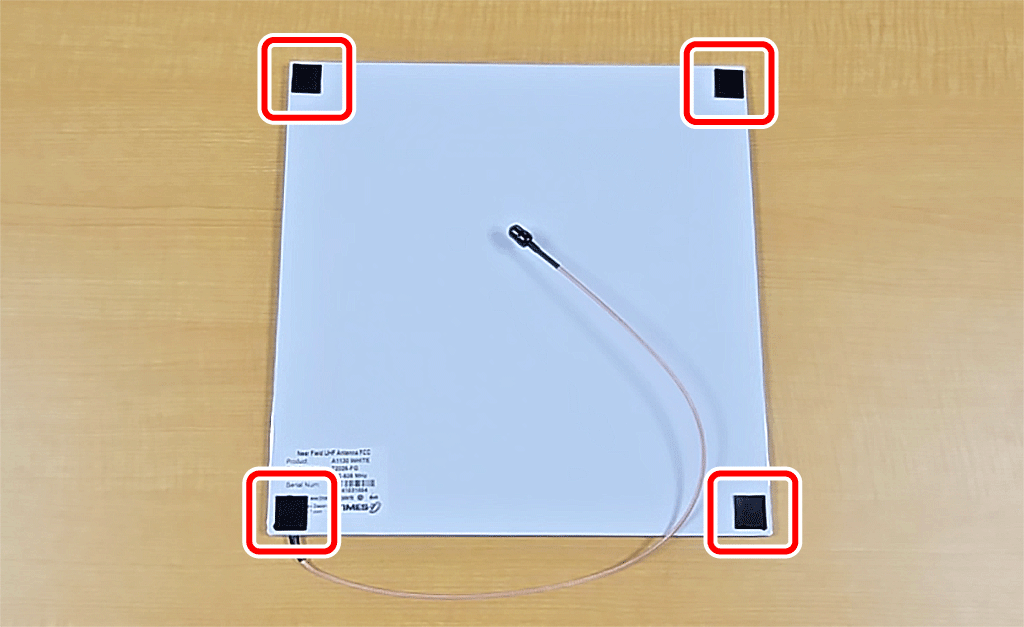

1. 拡張アンテナ（A1115）に滑り止めを貼ります


   拡張アンテナ（A1115）本体の裏面に、滑り止めを4箇所貼り付けます。

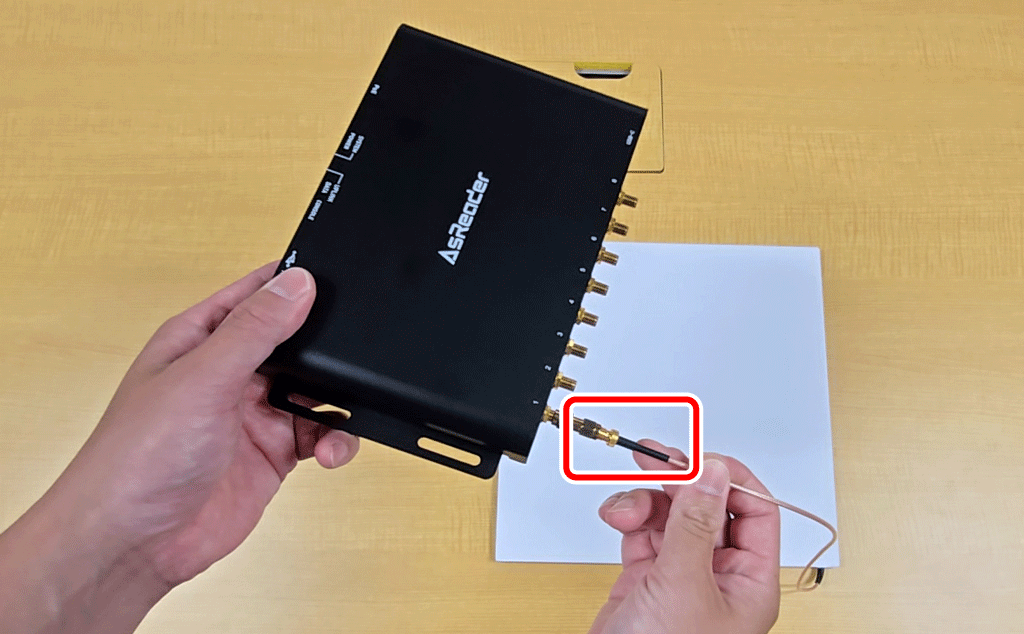

2. 拡張アンテナ（A1115）とRFIDリーダー（ASR-032W）を接続します

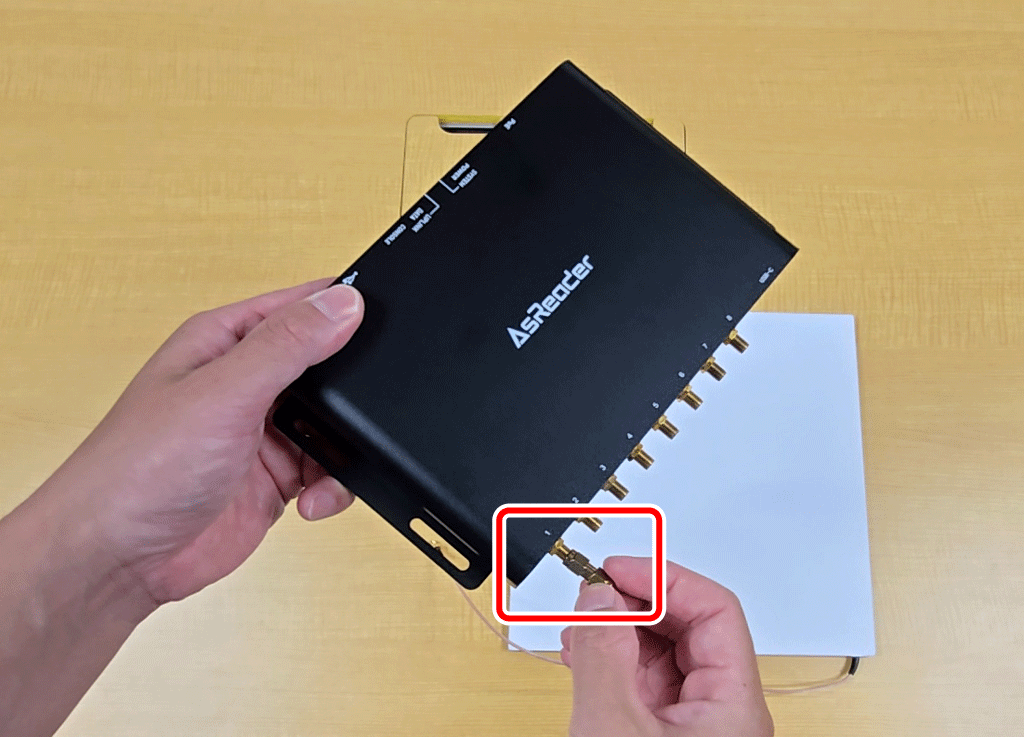

   RFIDリーダー（ASR-032W）のアンテナポート『1』に、SMAコネクタをねじ込んで取り付けます。



   取り付けたSMAコネクタに、拡張アンテナ（A1115）から伸びているケーブルを、ねじ込んで接続します。

   アンテナを2つ以上接続する場合は、続けて『2』以降の番号へ接続してください。

   ※ 接続したアンテナポートの番号は、スマレジ・アプリ側の設定で必要になります。番号を控えておいてください

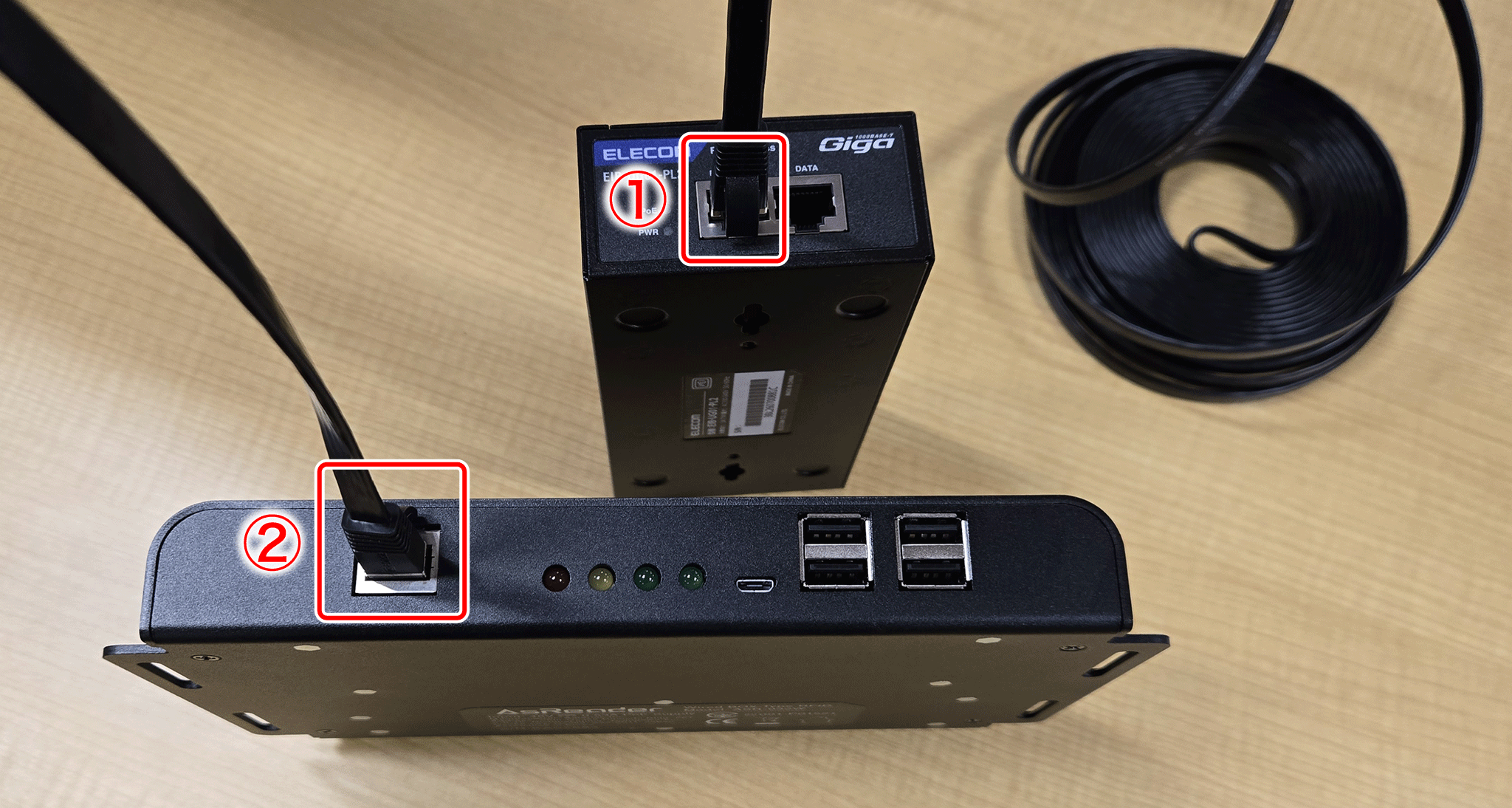

3. RFIDリーダー（ASR-032W）とPoEインジェクターを接続します


   機器一式に同梱されているLANケーブル（PoE）を、PoEインジェクターの『PoE/DATA』に差し込みます。

   もう一方を、RFIDリーダー（ASR-032W）のLAN差し込み口『PoE』に差し込みます。

   ※ 差し込み口を間違えると通信できないため、ラベルの表記をご確認ください

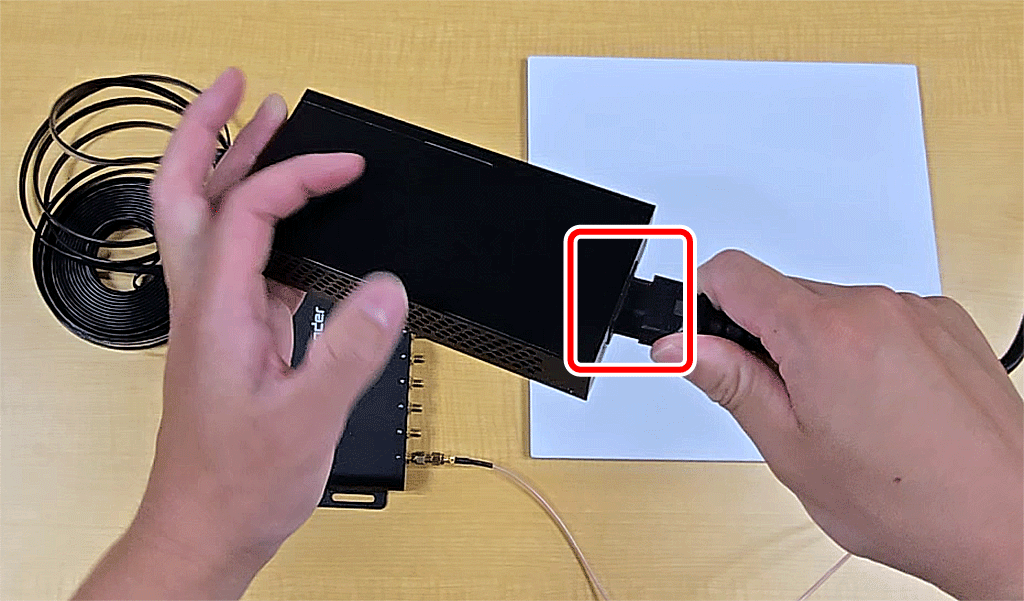

4. PoEインジェクターに電源ケーブルを接続します


   PoEインジェクターに電源ケーブルを接続します。

   接続後、通電確認としてランプが点灯していることを確認してください。

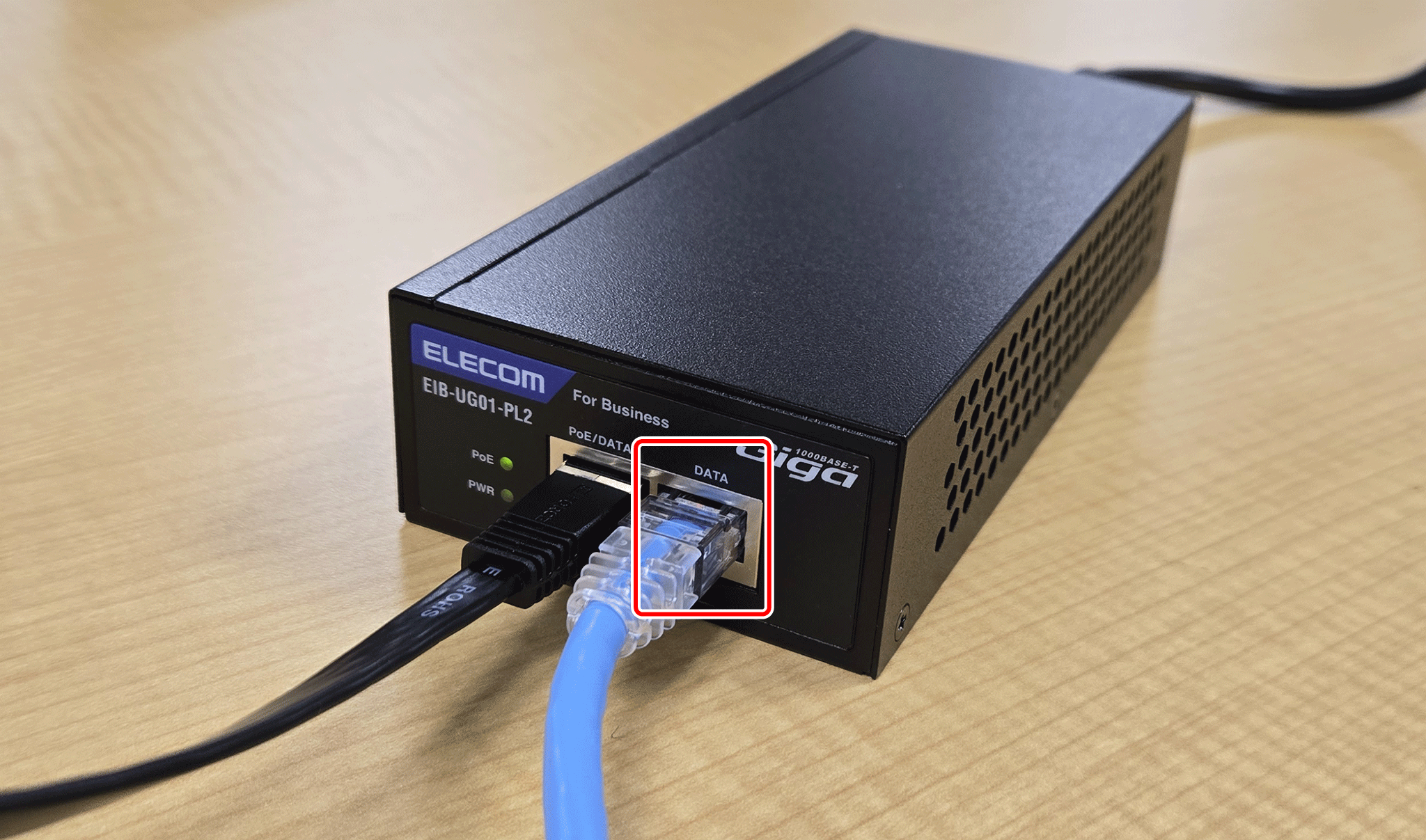

5. 店舗のルーターと接続します


   店舗でご用意いただいたLANケーブル（Category 5以上）で、PoEインジェクターと店舗に設置されているルーターを接続します。

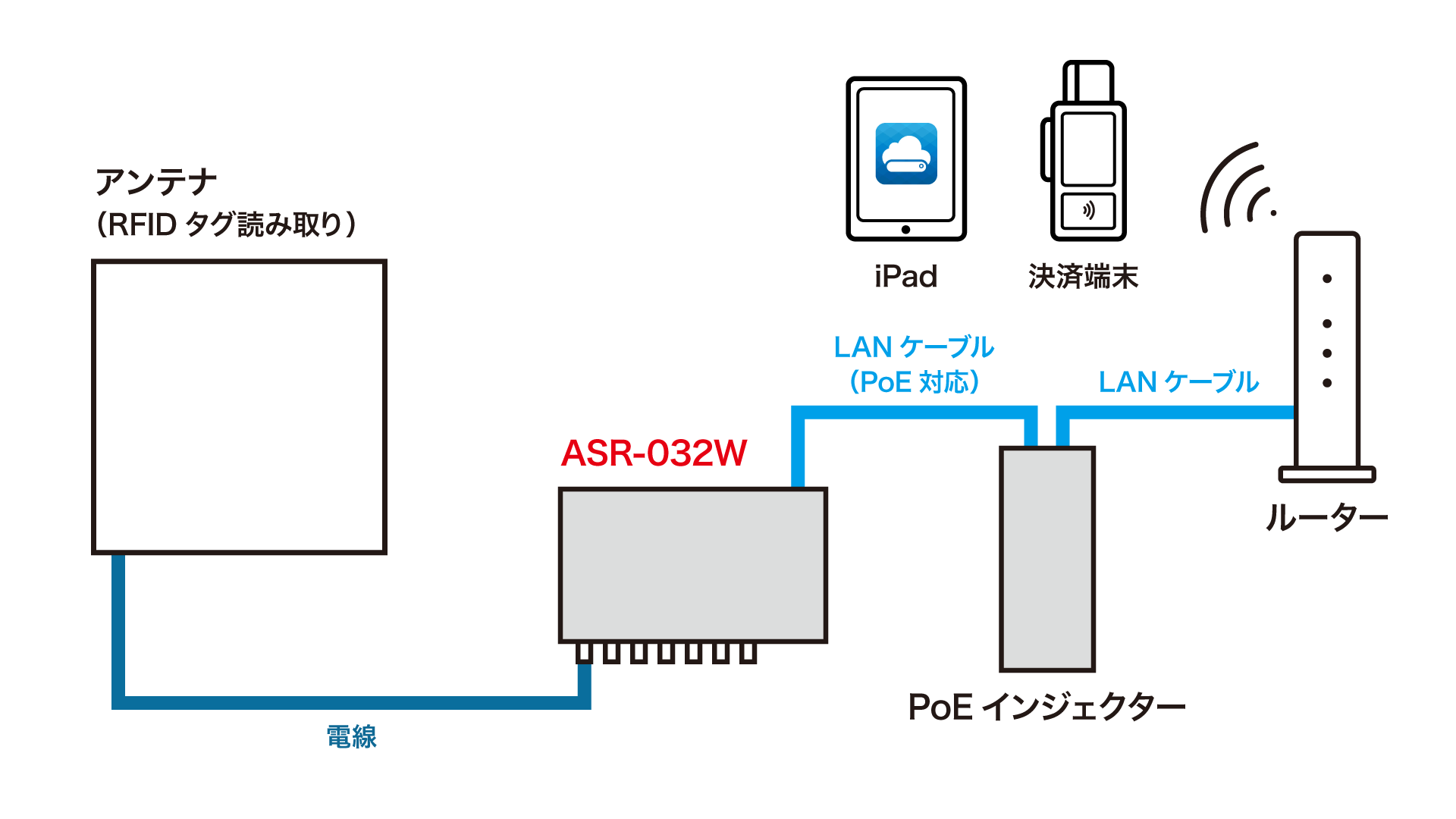

   画像は接続後の全体イメージです。

   全てが正しく配線されていることが確認できたら、設置手順は完了です。

『Wired BOX-Type』アプリでIPアドレスを確認する

1. App Storeを起動します

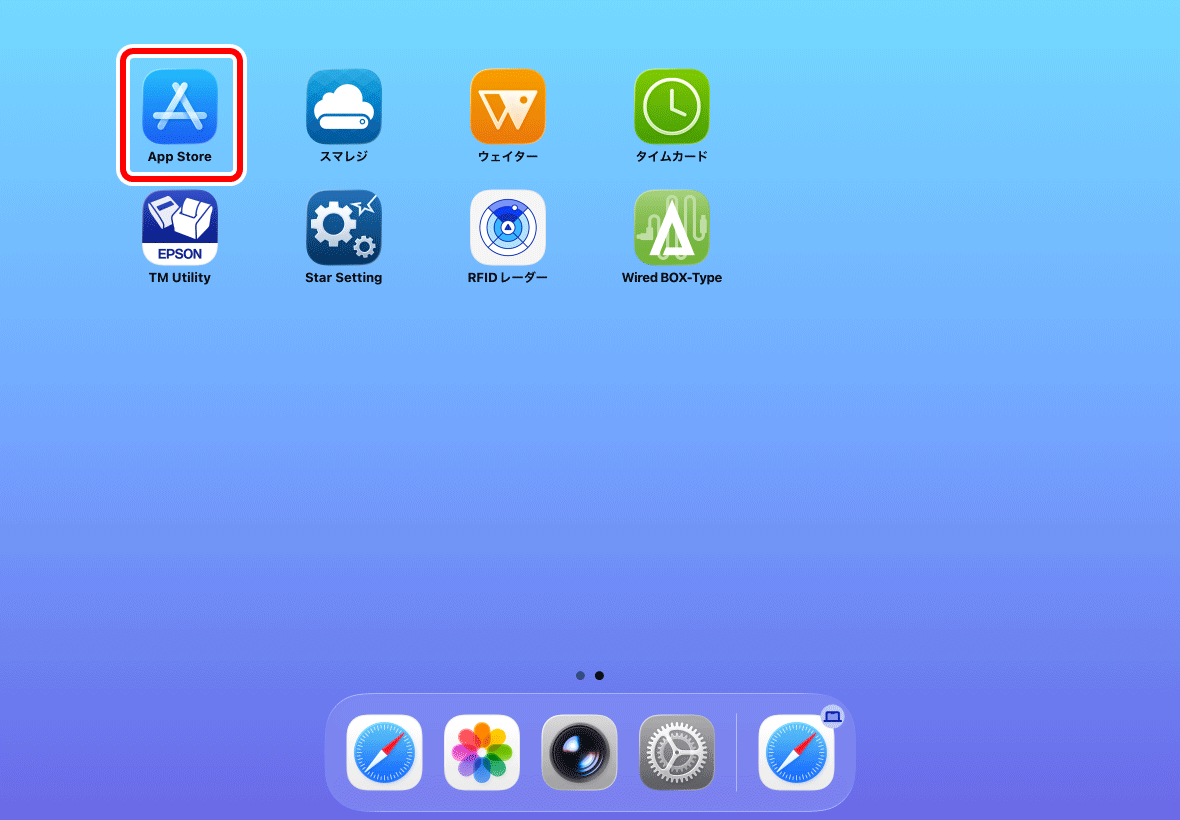

   レジで使用するiPadで【App Store】をタップします。

2. 『Wired BOX App』アプリをインストールします

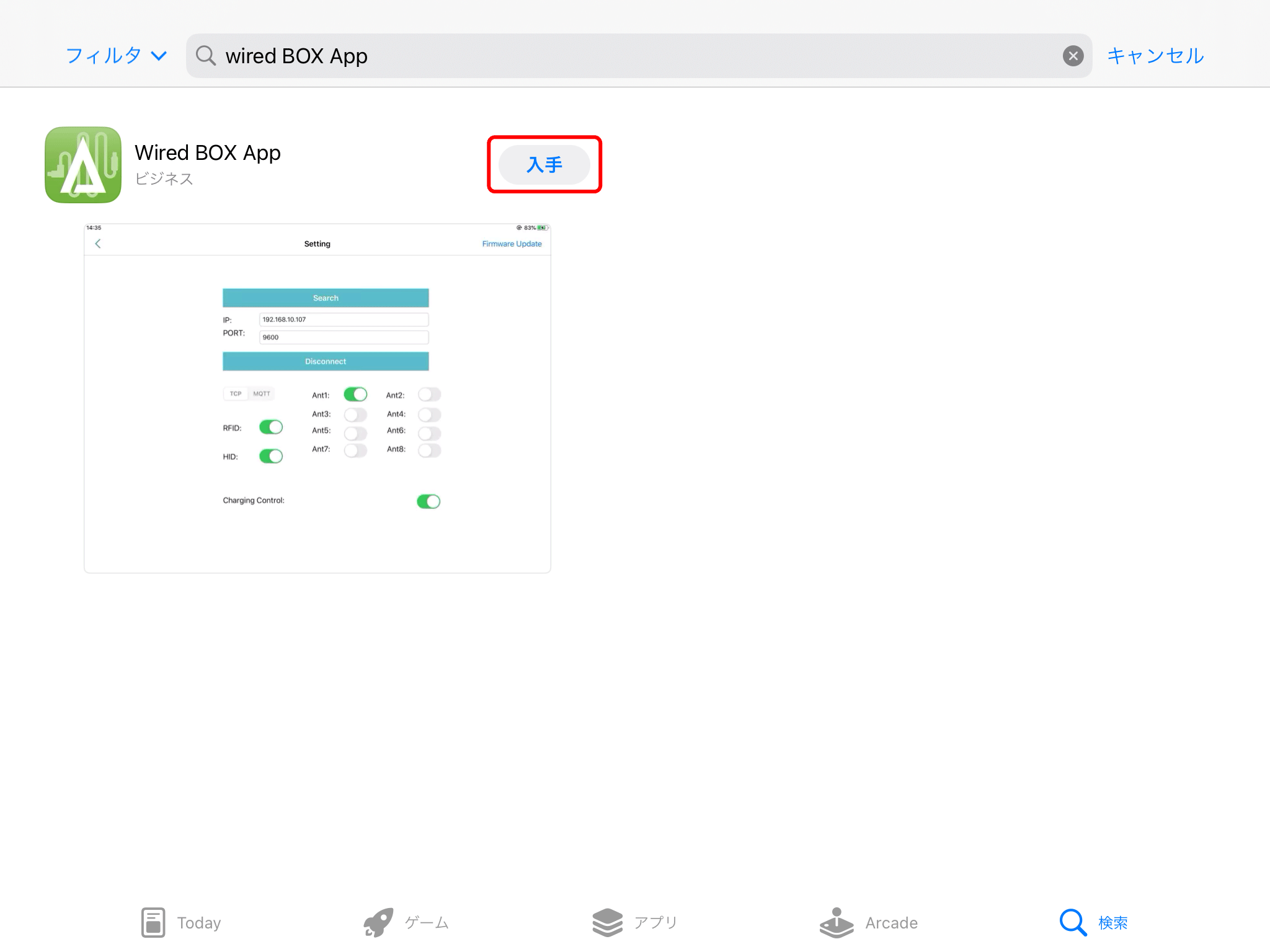

   検索欄に『Wired BOX App』と入力して検索し、表示されたアプリの【入手】をタップします。

3. 『Wired BOX-Type』を起動します


   インストールされた【Wired BOX-Type】をタップします。

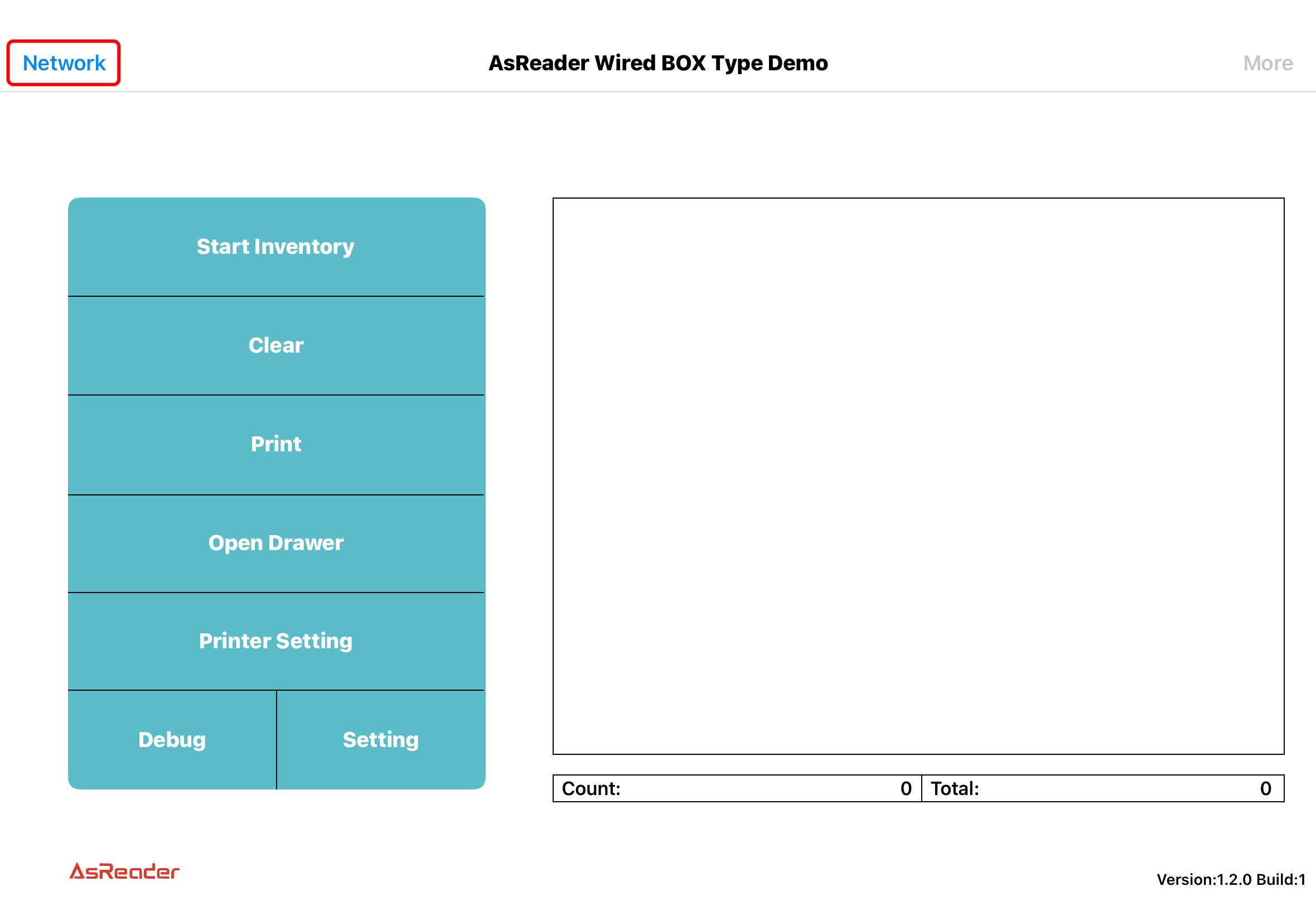

4. 起動したアプリのNetwork画面を表示します


   【Network】をタップします。

5. ローカルネットワークへのアクセスを許可します

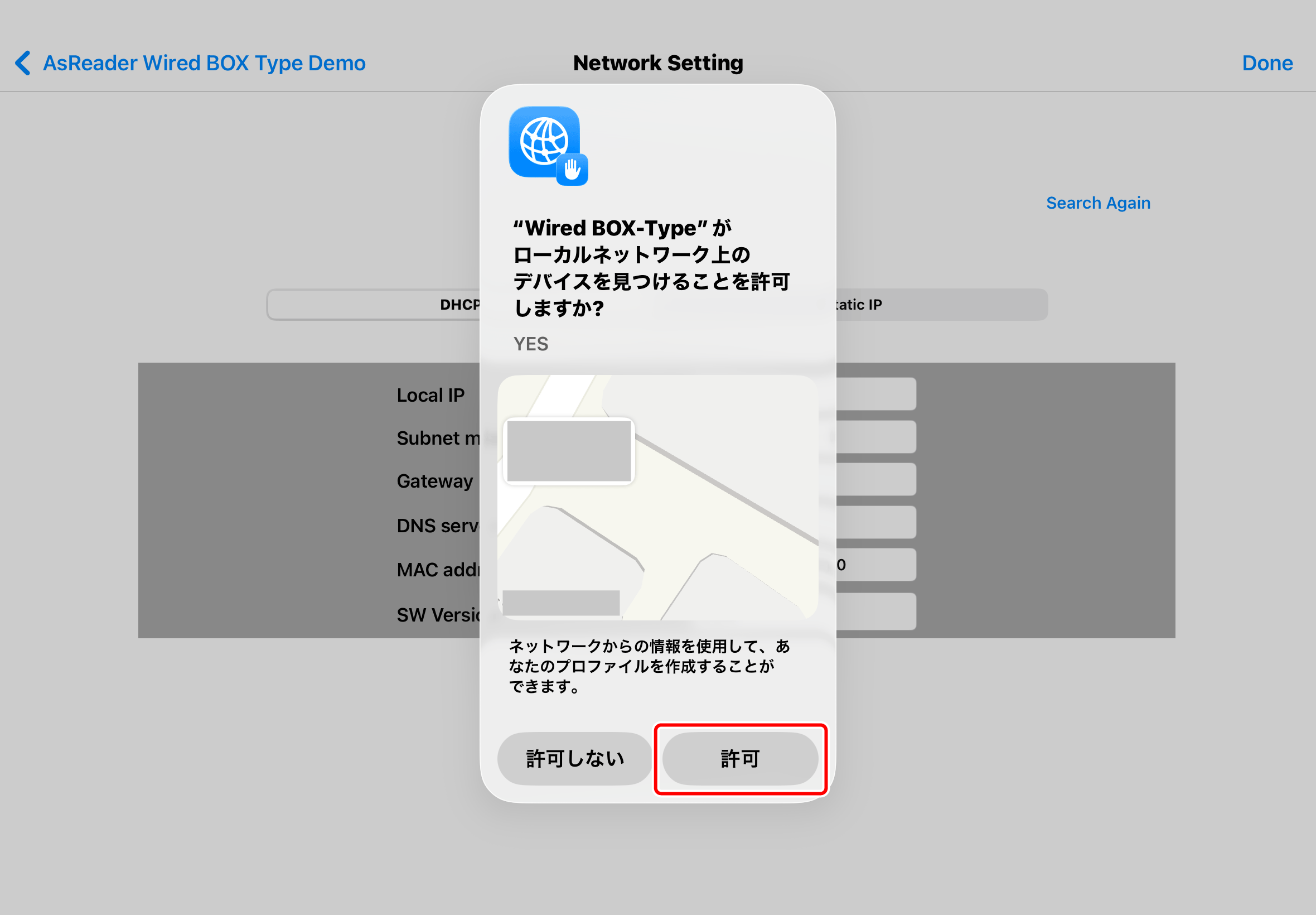

   ローカルネットワークのポップアップが表示されたら【許可】をタップします。

   iPadとルーターは同じネットワークに接続してください

   PoEインジェクターを接続したルーターのネットワークと、レジのiPadが接続しているネットワークが同じであることを必ずご確認ください。
   レジのiPadが別のWi-Fiに接続されている場合、Wired BOXとの連携ができません。

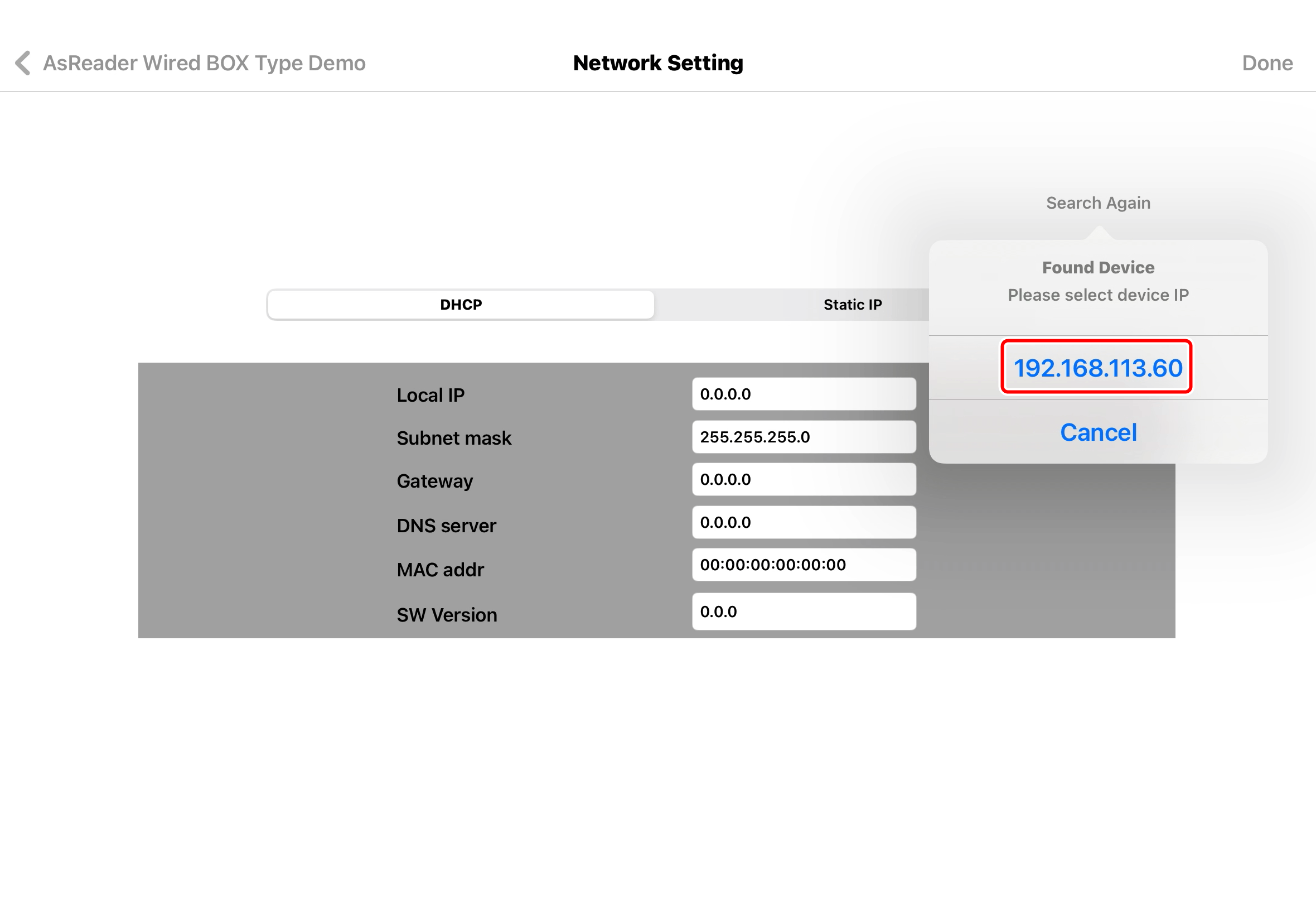

6. 表示されたIPアドレスをメモしたうえでタップします


   自動で取得したIPアドレスが表示されるので、数値をメモしたうえでタップします。

   ※画像に表示されているIPアドレスは説明用のサンプルです。実際にお使いのiPadに表示された数字をメモしてください

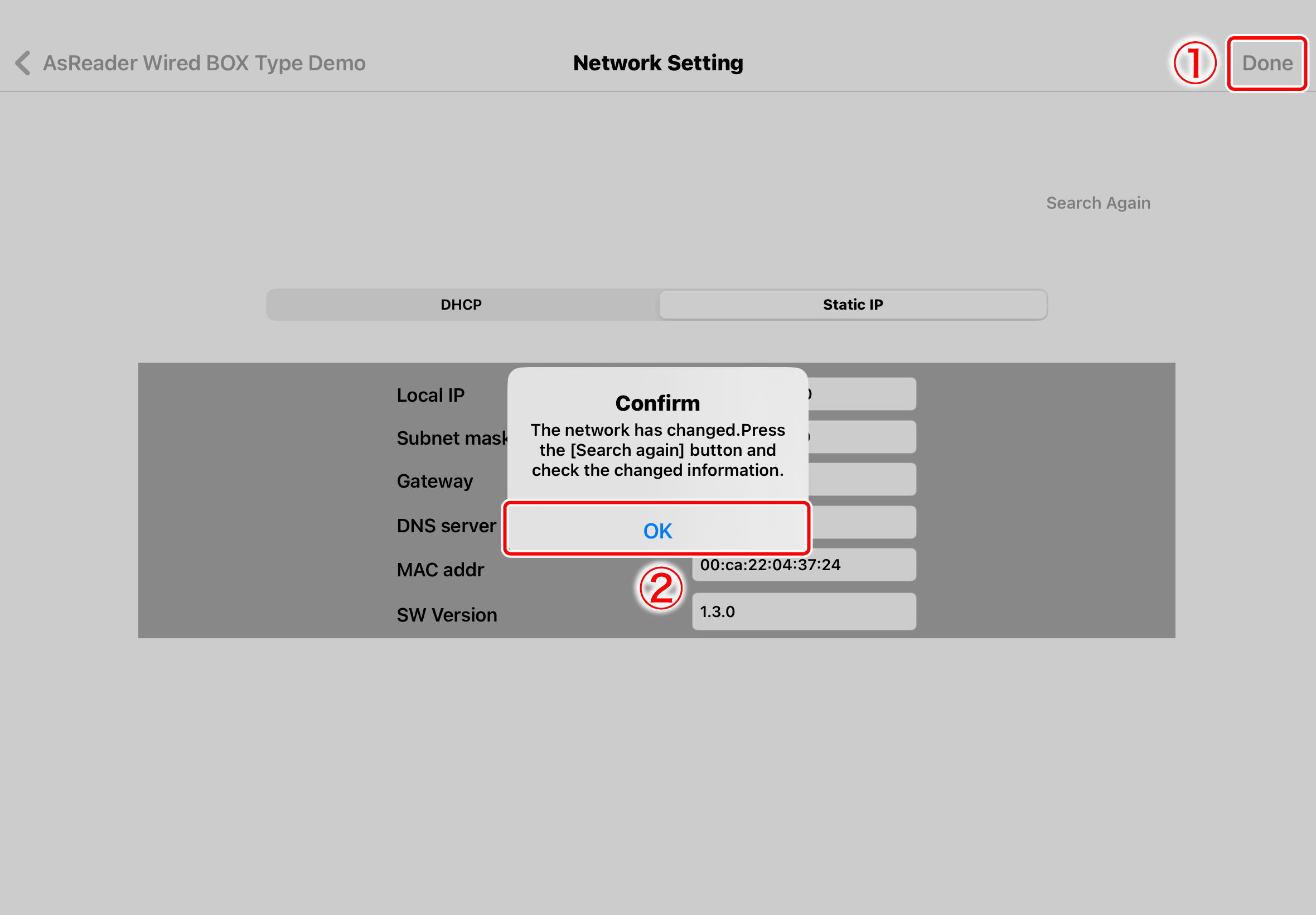

7. ネットワーク設定を完了します


   【Done】をタップし、続けて【OK】をタップします。

   以上で『Wired BOX-Type』アプリの設定は完了です。

スマレジ・アプリを設定する

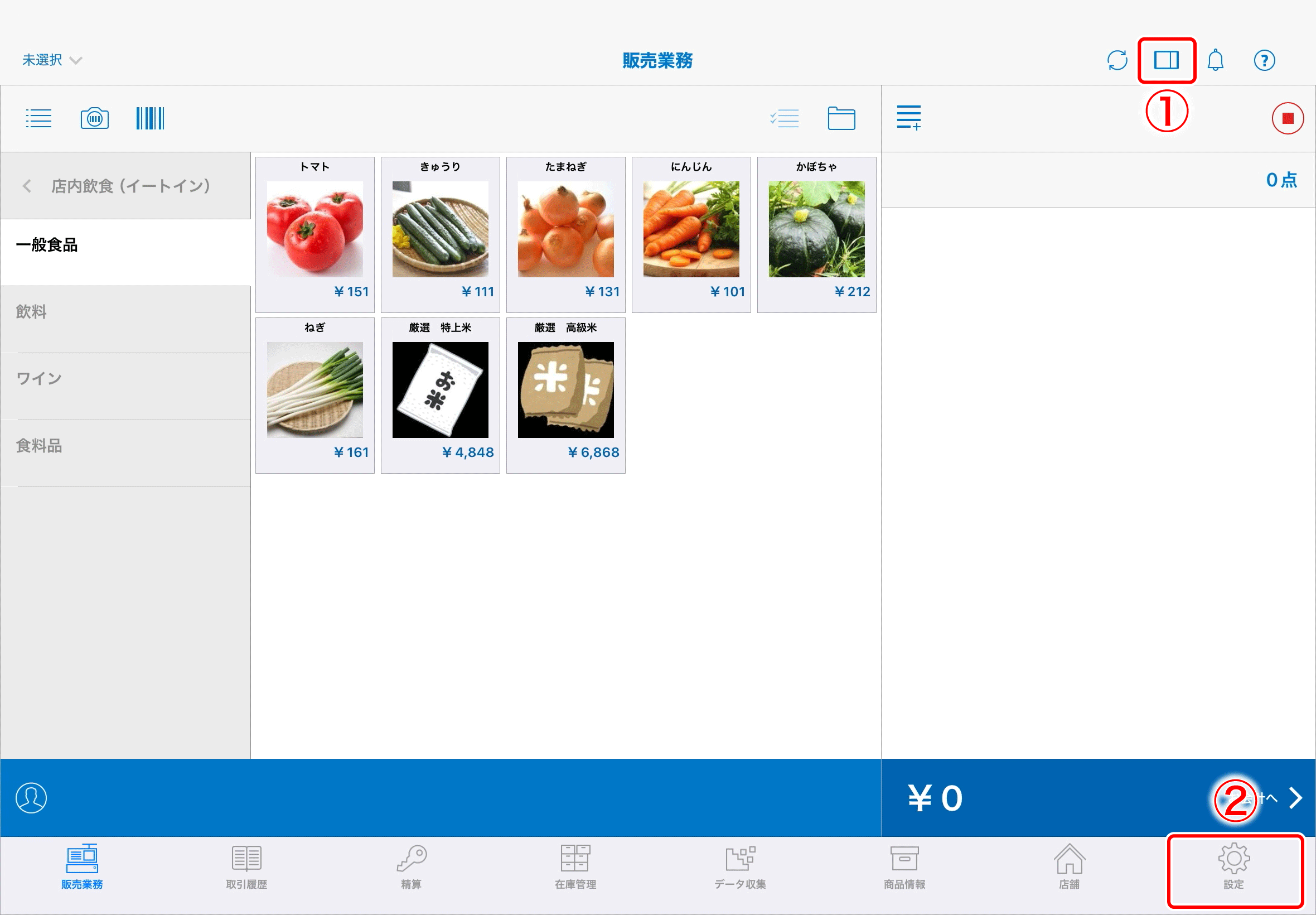

1. 設定画面を開きます


   レジ画面右上の【長方形（メニュー）】をタップします。

   【設定】をタップします。

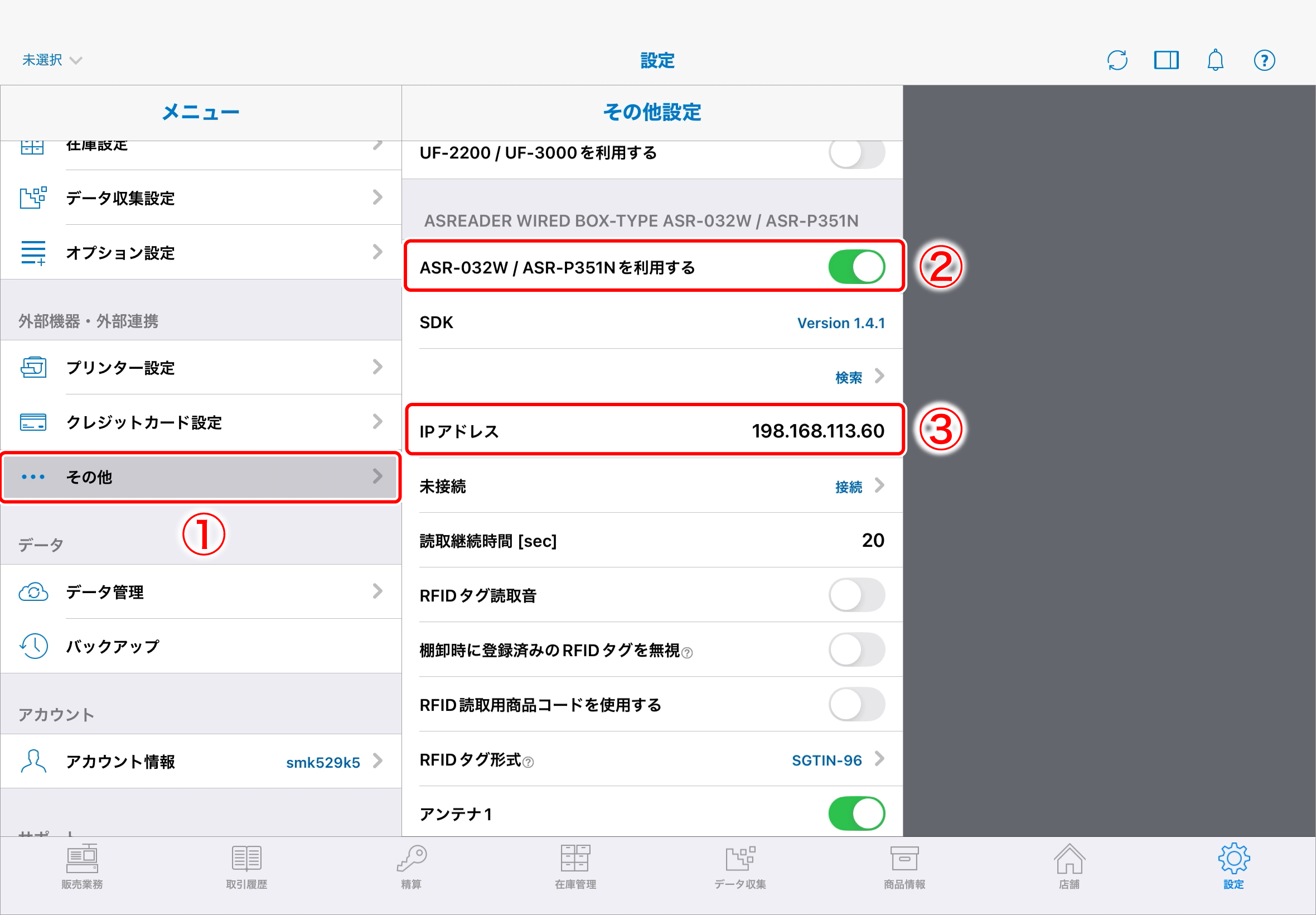

2. RFIDリーダーを有効にします


   設定画面の【その他】をタップします。

   『ASR-032W / ASR-P351Nを利用する』をONにします。

   『IPアドレス』欄に、『Wired BOX-Type』アプリでメモした数字を入力します。

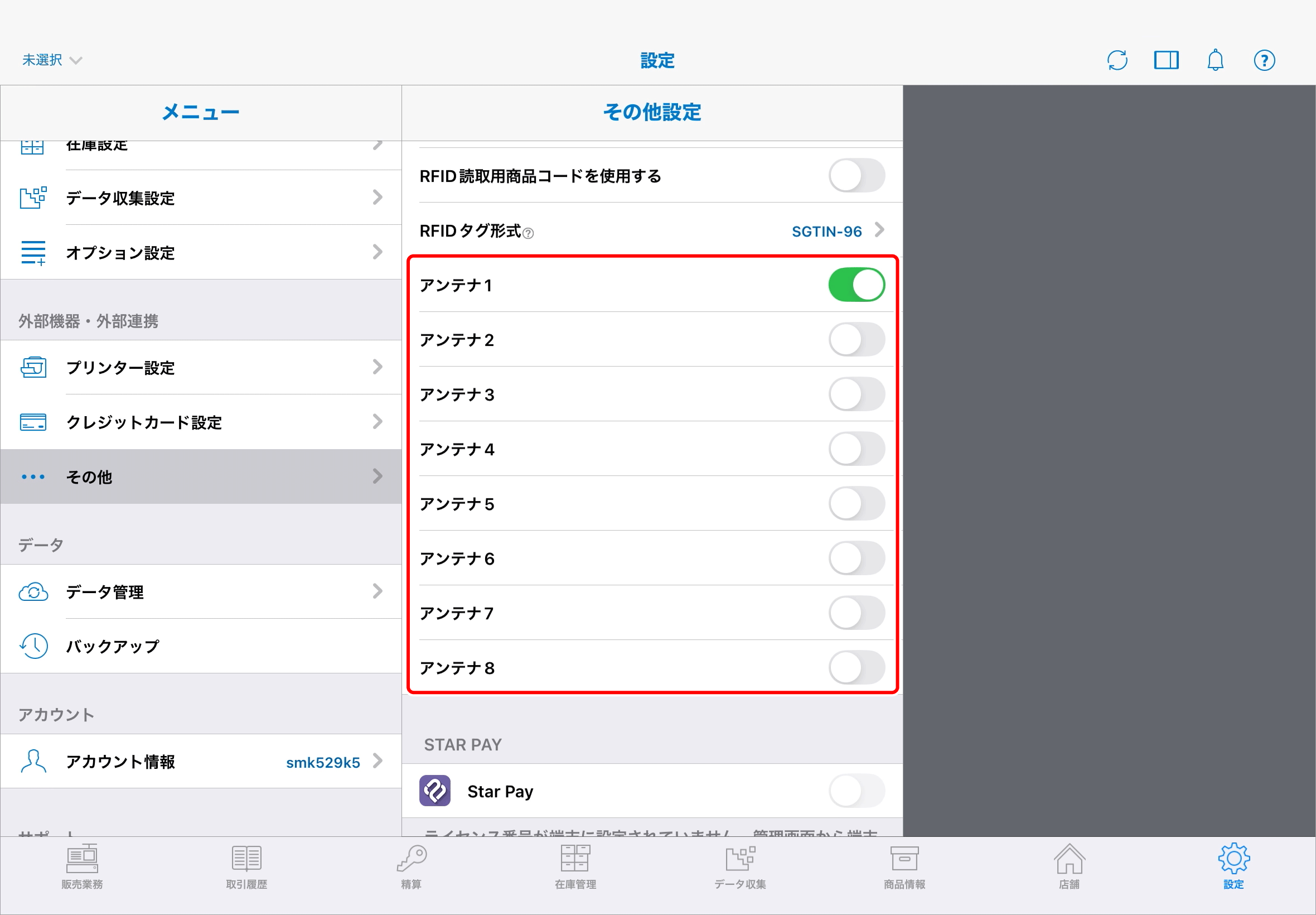

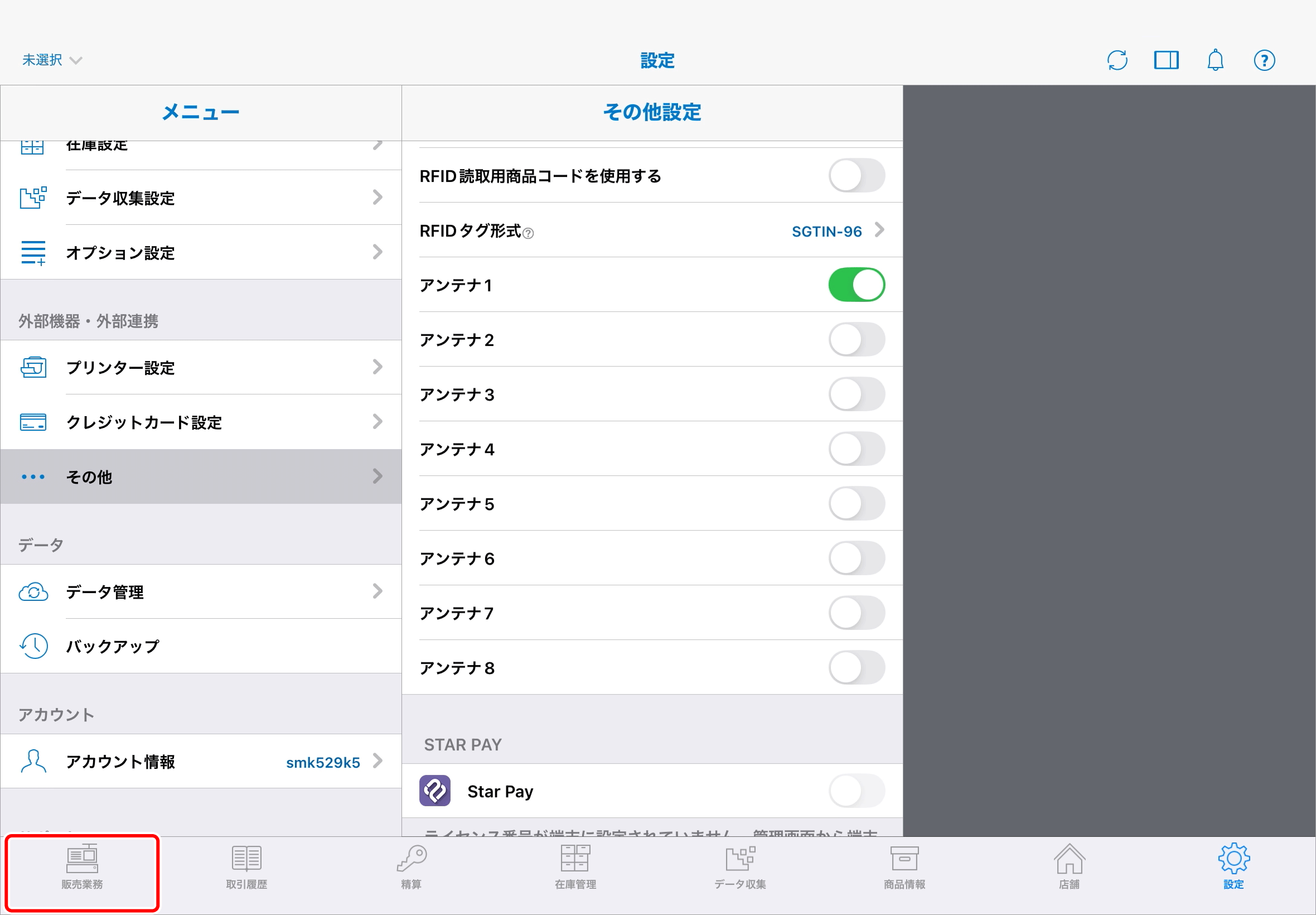

3. 使用しないアンテナをOFFにします


   拡張アンテナ（A1115）に接続したアンテナポートの番号だけをONにし、それ以外のアンテナはすべてOFFにします。

   ※ 本ページでは『アンテナ1』に接続しているため、アンテナ1のみをONにしています
4. レジ画面に戻ります


   【販売業務】をタップします。

5. RFIDリーダーと接続します

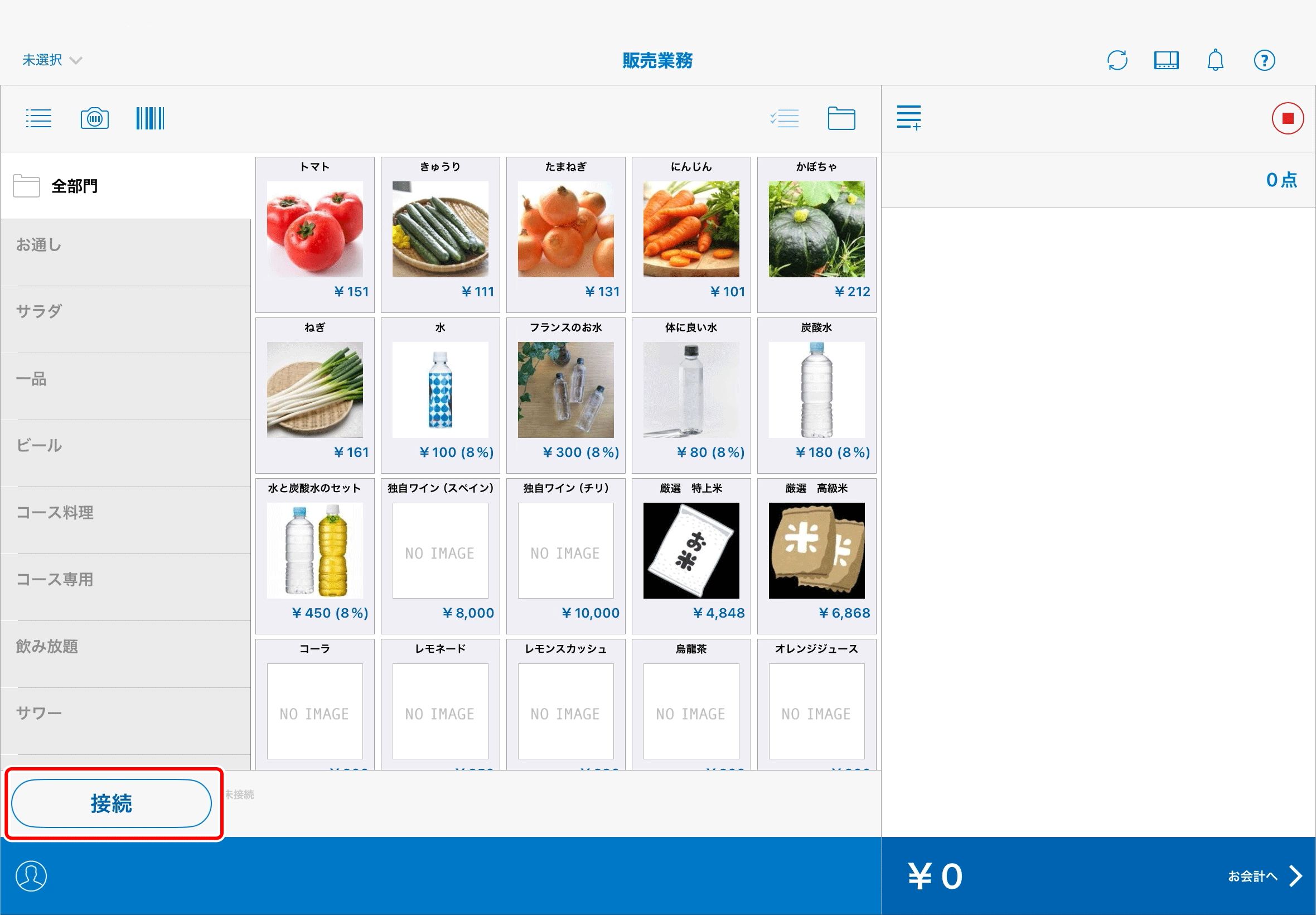

   【接続】をタップします。



   『読取開始』と表示されたら設定は完了です。

   『読取開始』と表示されない場合

   • レジのiPadと、PoEインジェクターを接続したルーターが同じネットワークに接続されているかご確認ください
   • 入力したIPアドレスが、『Wired BOX-Type』アプリの『Local IP』と一致しているかご確認ください
   • PoEインジェクターのランプが点灯しているか、LANケーブルが『PoE/DATA』『PoE』に正しく差し込まれているかご確認ください

レジで商品を読み取る

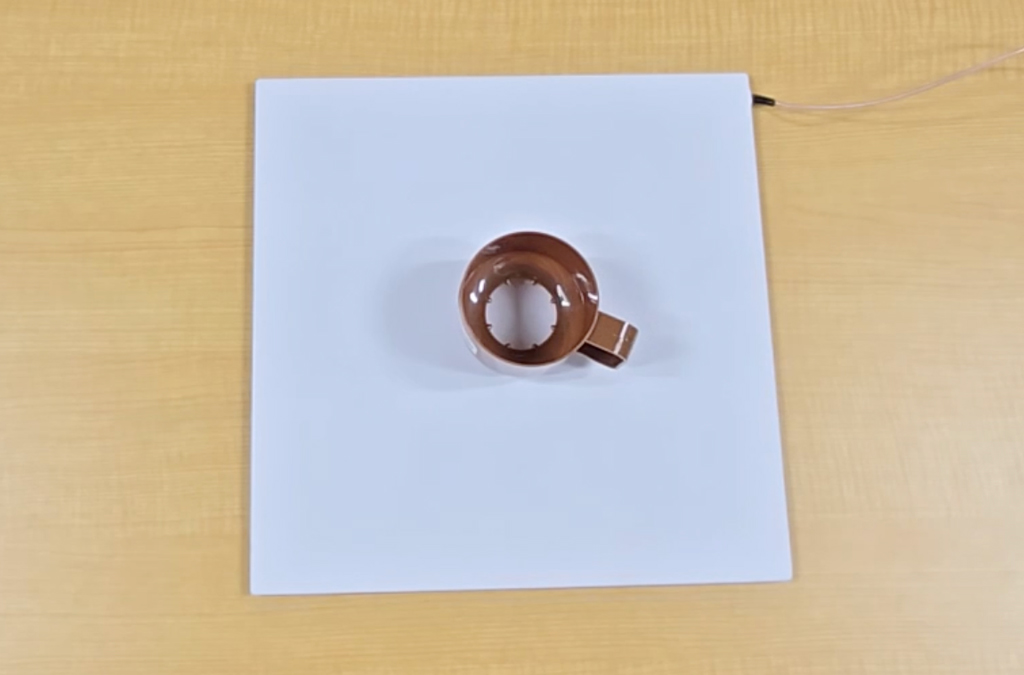

1. 商品をアンテナの上に置きます


   RFIDチップ（ICタグ）が付いている商品を、アンテナの上に置きます。

2. 読み取りを行います

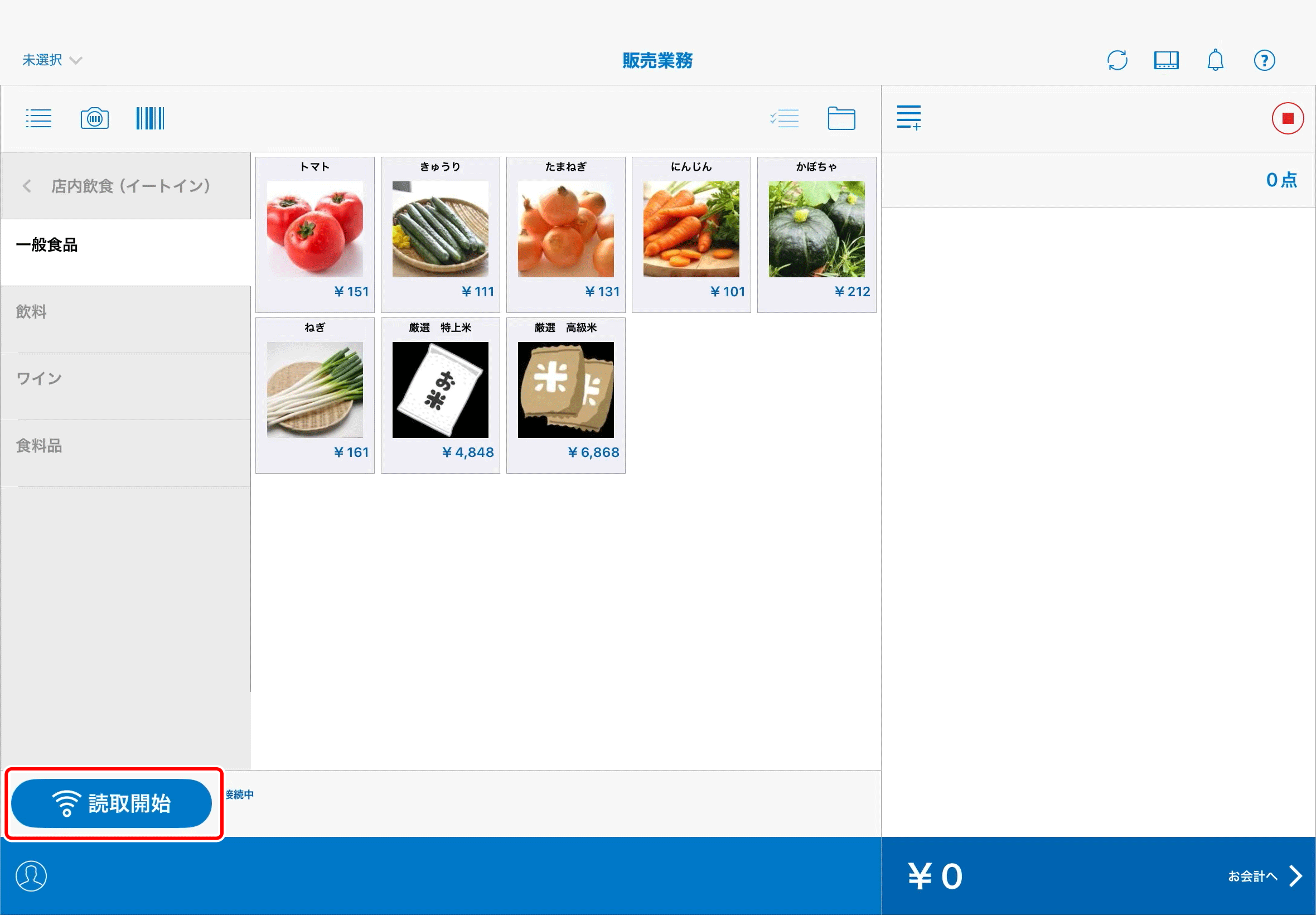

   商品を置いた状態で、レジ画面の【読取開始】をタップします。

3. 読み取られた商品を確認します

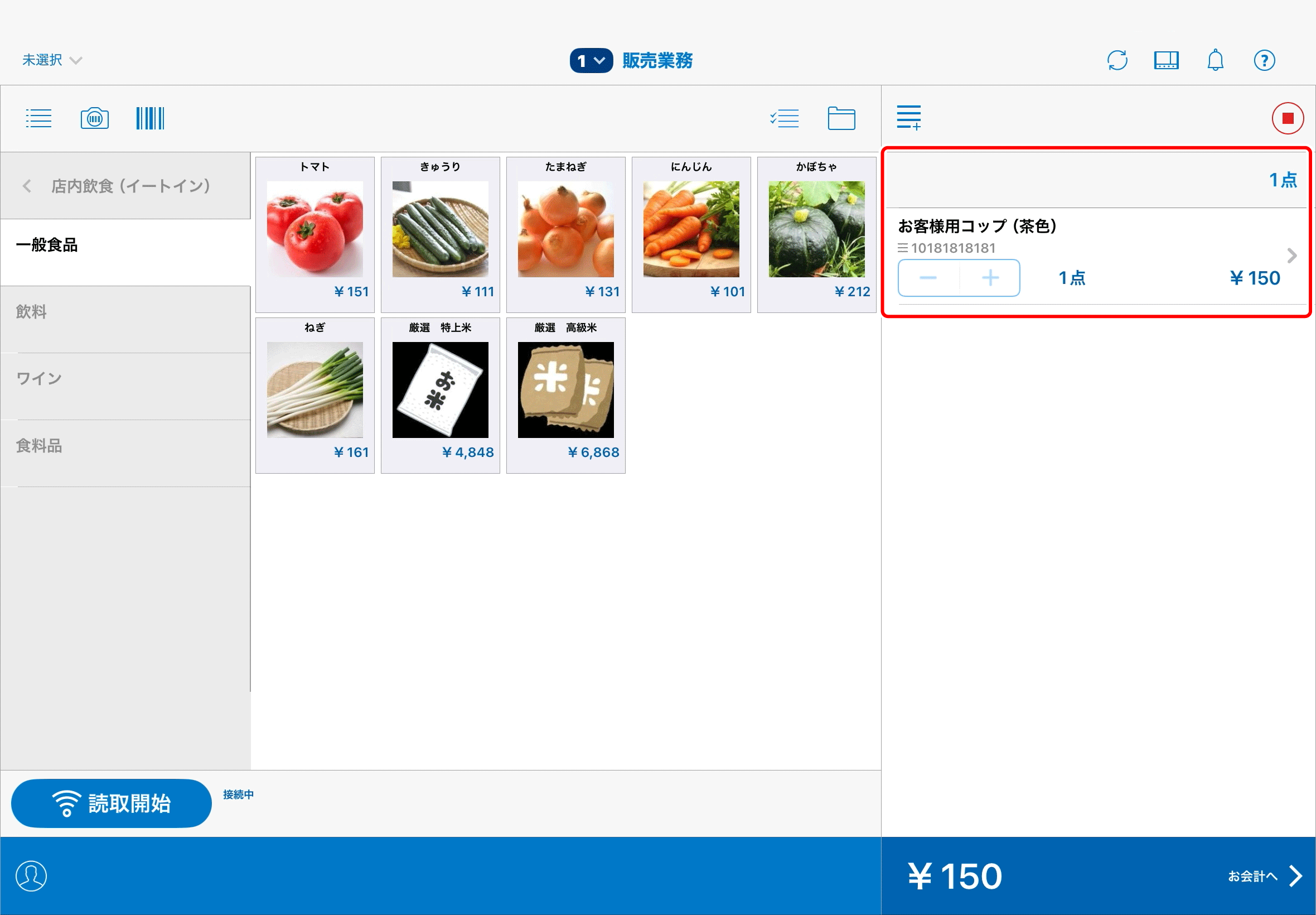

   読み取られた商品がレジ画面に表示されます。

   商品が合っているかを確認し、問題なければそのままレジ業務を行なってください。
