オプトエレクトロニクス OPN-3102iの接続方法

OPN-3102i(バーコードリーダー)の接続方法をご説明します。



接続方法


  1. OPN-3102iは正面にある2つのボタンで操作を行ないます
    〈画像をクリックすると大きなサイズで表示されます〉
    『スキャンキー』
    バーコードをスキャンする際に押すボタンです。

    『ファンクションキー』
    設定によって機能の指定ができるボタンです。
  2. iOS端末との接続設定用QRコード(HIDモード)をスキャンします
    スキャンキーを長押しして電源をONにします。

    スキャンキーを押すとスキャンができます。
    左記画像のQRコード(HIDモード)をスキャンしてください。
    緑LEDが点灯して、ブザーが鳴ると読み取り成功です。
    赤LEDが点灯する場合はエラーが発生しています。
    再度読み取ってください
  3. バーコードリーダーを接続待ちの状態にします
    ファンクションキーを3秒長押しすると、ブザーが鳴り、青LEDが点滅して接続待ちの状態になります。
    キャンセルする場合は、スキャンキーを長押しします
  4. iOS端末(iPadなど)の接続設定を行ないます

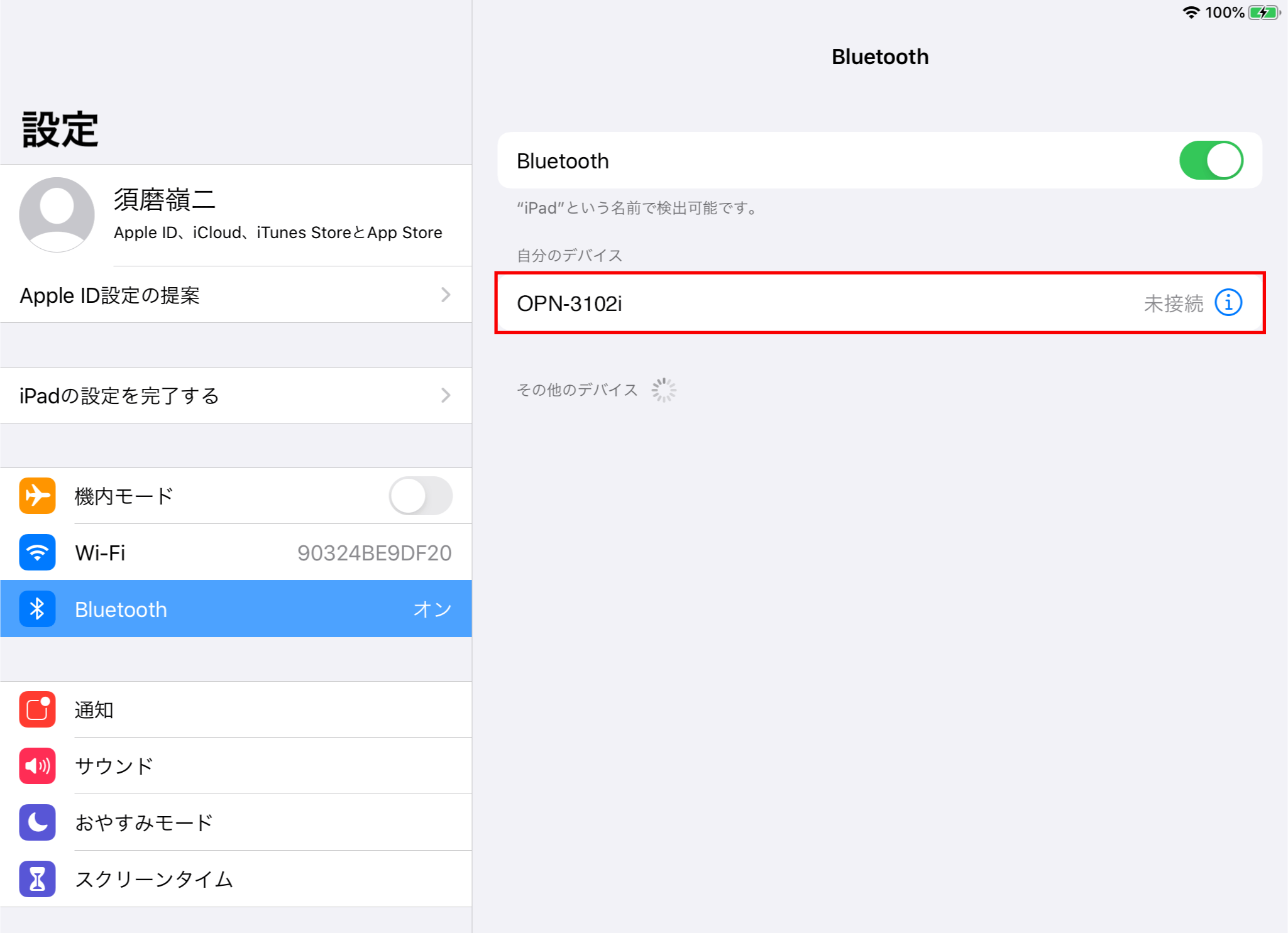

    青LEDが点滅した状態でiOS端末(iPadなど)の『設定』から『Bluetooth』を開き、BluetoothをONにします。
    端末がバーコードリーダーを認識すると、デバイスの欄に『OPN-3102i』と表示されます。

    OPN-3102iの表示箇所をタップし、端末名に【接続済み】と表示されたら完了です。
    接続が完了すると、OPN-3102i本体からもブザーが鳴り、緑LEDが短く点滅します。


その他の設定QRコード


【初期設定】
すべての設定が出荷時の状態に戻ります
〈画像をクリックすると大きなサイズで表示されます〉


【サイレントモード】
バイブレーションとブザーのモードを設定できます。
