レシートプリンターTM-T70IIの配線と、レジ端末からIPアドレスを設定する方法を案内します。
【重要】事前に『ローカルネットワーク』をONにしてください
レジ端末（iPadなど）の『設定』を開き、左側のメニューを最下部までスクロールします。

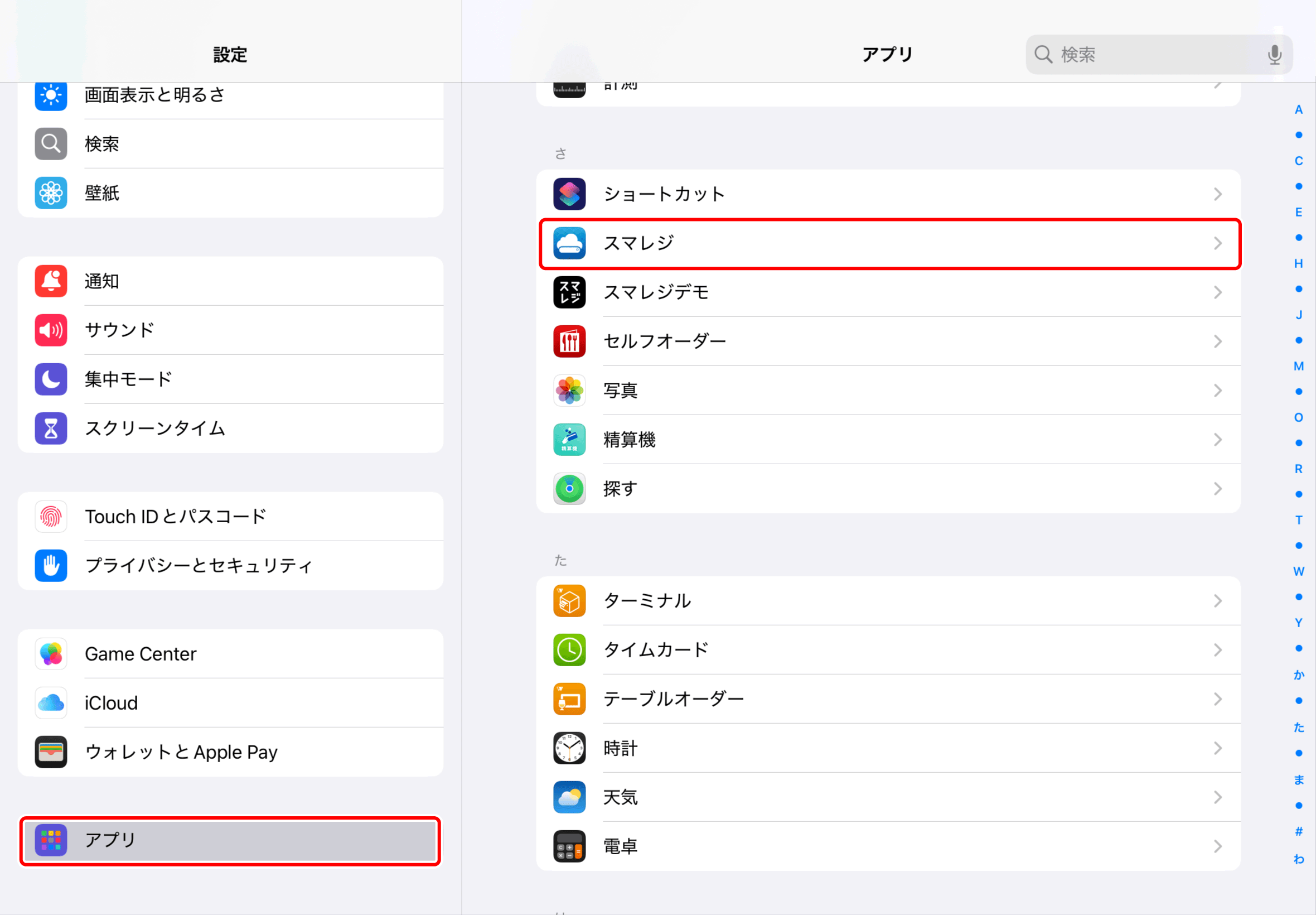

『アプリ』をタップし、『スマレジ』を選択します。

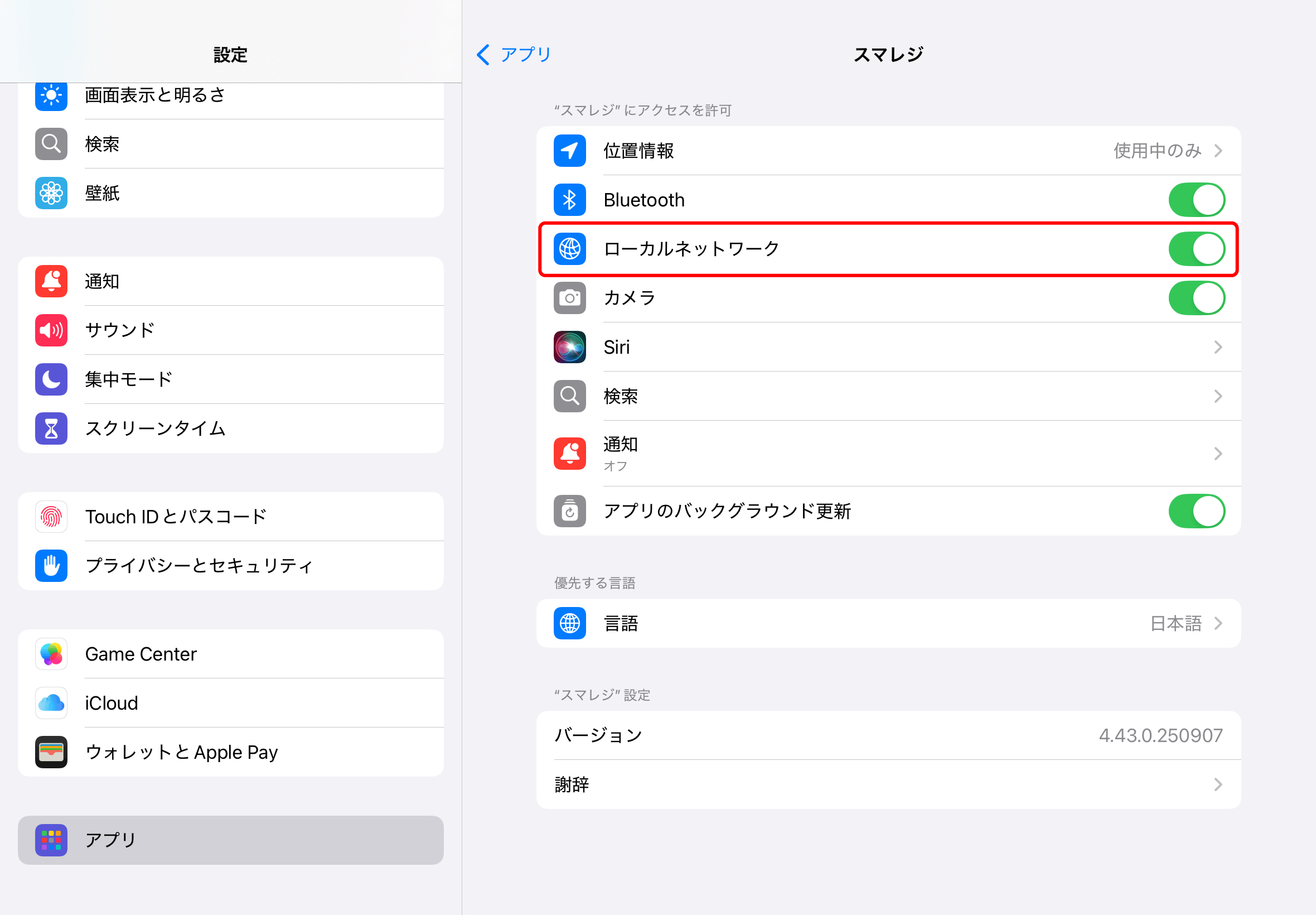

『ローカルネットワーク』がON（緑色）になっていることを確認してください。
ケーブルの接続
-
プリンターにケーブルを接続します
ケーブル端子はプリンターの裏側にあります。
モジュラージャックにキャッシュドロアのケーブルを接続します。
電源ケーブルを接続します。
LANケーブルを接続します。
-
接続を確認します
ケーブルを正しく接続すると、画像のようになります。
IPアドレスの設定
設定前に確認してください
プリンターの新しいIPアドレスを設定する前に、現在設定されているIPアドレスを確認しておく必要があります。
以下の手順に従って、現在のIPアドレスが印字されたレシートを出力してください。
（この際、レシートが印刷されるまでFeedボタンは押したままにしてください）
-
iPadの設定からWi-Fiの設定を確認します

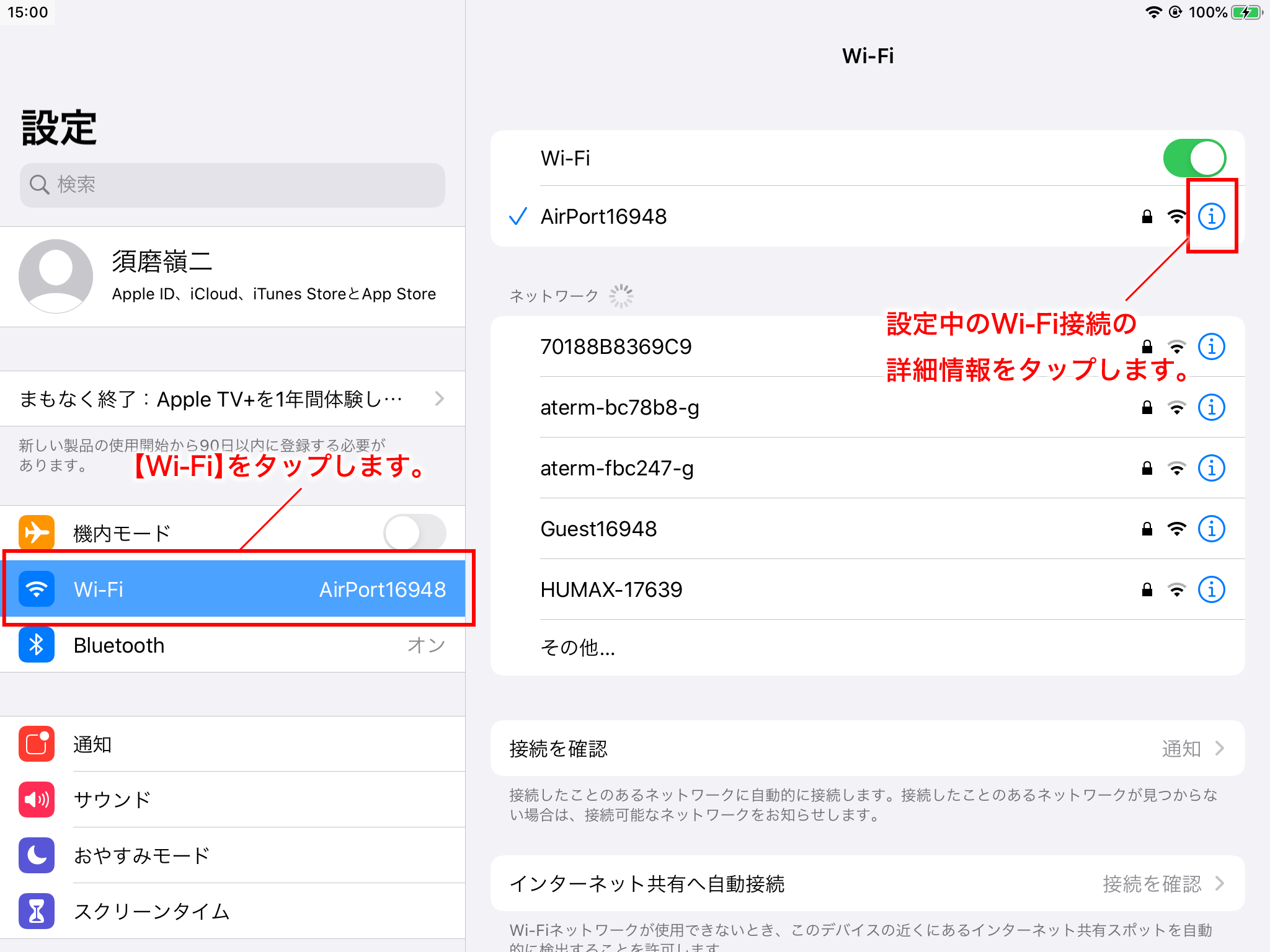

『端末の設定画面 ＞ Wi-Fi』と選択し、Wi-Fi設定の画面を表示します。
現在接続中のWi-Fi（【Wi-Fi】ボタンの直下に表示された、チェックのついたネットワーク名）欄の右端、青いアイコンをタップします。
-
IPv4の詳細設定画面を表示します

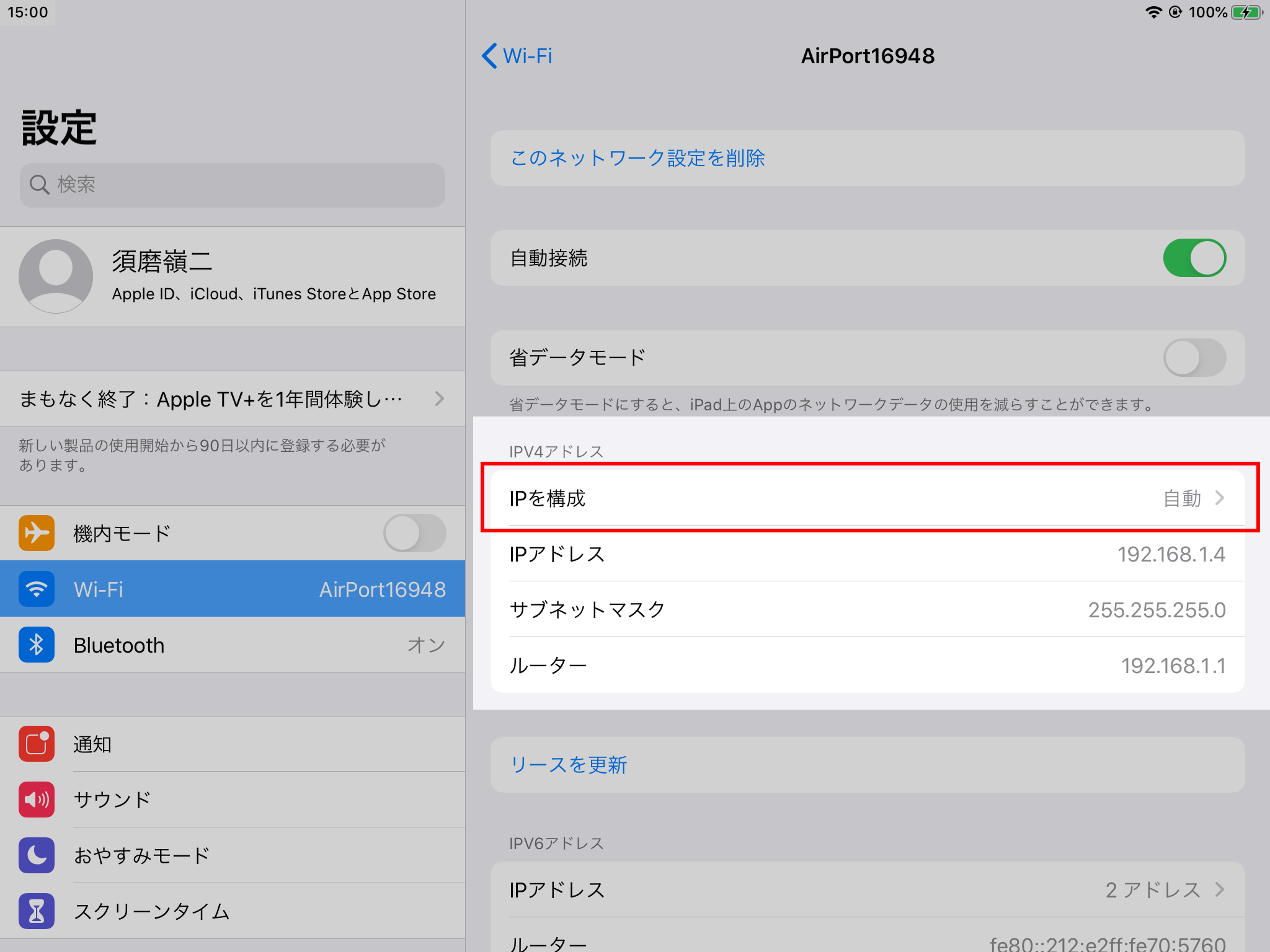

『【IPv4アドレス】項目 ＞ 【IPを構成】』をタップします。
-
IPv4の値を入力します
【IPを構成】を『手動』に変更し、値を入力します。
入力項目の詳細は下記をご覧ください。項目 説明 IPアドレス ご利用の端末に割り当てるネットワークアドレスを入力します。
4つに区切られた数値の、右端だけが『ルーター』アドレスと差異があるようにします。※ 例：192.168.192.200（他に端末がある場合、同じ数値には設定出来ません）サブネットマスク 『255.255.255.0』と入力します。 ルーター ローカルネットワークの基準値を入力します。
『デフォルトゲートウェイ』と同様の数値です。※ 例：192.168.192.1（右端の数値は必ず”1”です） -
プリンターから出力したIPアドレスをSafariに入力します
設定のアプリを閉じて『safari』を開きます。
プリンターから出力したIPアドレスの数値を入力して検索します。 -
TM-T70IIの設定画面から『TCP/IP』をタップします
TM-T70IIの設定画面が開きます。
左部のメニューから『TCP/IP』をタップします。 -
設定画面で値を入力します
各項目に値を入力し、【SUBMIT】をタップします。
設定項目の詳細は下の表をご確認下さい。項目 説明 Set Using Automatic IP Addressing Disableに設定します。 Set Using PING Disableに設定します。 IP Address 設定するIPアドレスを入力します。
iPadで設定した『IPアドレス』の値によって、入力するIPアドレスが変わります。
例えば控えたIPアドレスが『192.168.1.xxx』だった場合は『192.168.1.200』、 『10.0.1.xxx』だった場合は『10.0.1.200』という様に、 3桁目までは同じ値を入力し、4桁目を200にします。
（その他の周辺機器とIPアドレスの重複を防ぐため、4つめのセグメントは200~254の値を推奨しています）Subnet Mask 『255.255.255.0』と入力します。 Default Gateway [手順2]で控えた『ルーター』と同じ値にします。 -
確認画面を表示して再起動させます
入力した内容にプリンターの設定を書きかえていいか確認する画面が表示されます。
【RESET】をタップするとプリンターが再起動します。
再起動の際にこの画面が表示されます。
-
レジ端末のWi-Fi設定を元に戻します

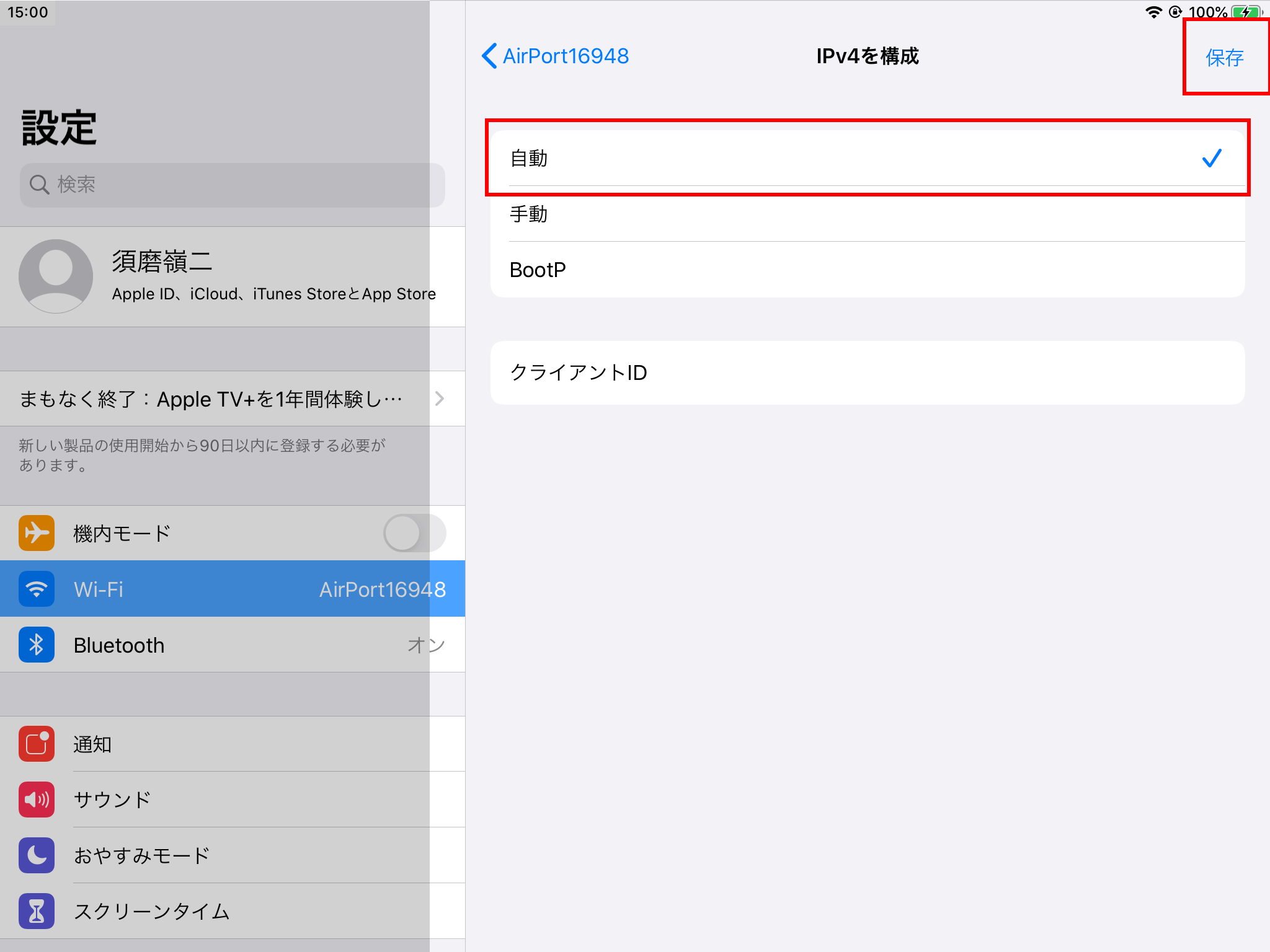

設定画面を表示し『【IPv4アドレス】 ＞ 【IPを構成】』をタップして、『自動』に戻します。
『自動』を選択した状態で『保存』をタップします。
以上で、設定完了です。設定完了後はWi-Fiの設定を必ず自動に戻してください
Wi-FiのIPV4アドレスの『IPを構成』を手動に切り替えると、一時的にインターネット接続が遮断されます。
インターネット接続を正常にするために、IPアドレスの設定完了後は必ず『IPを構成』を自動に戻してください。
スマレジ管理画面の設定
-

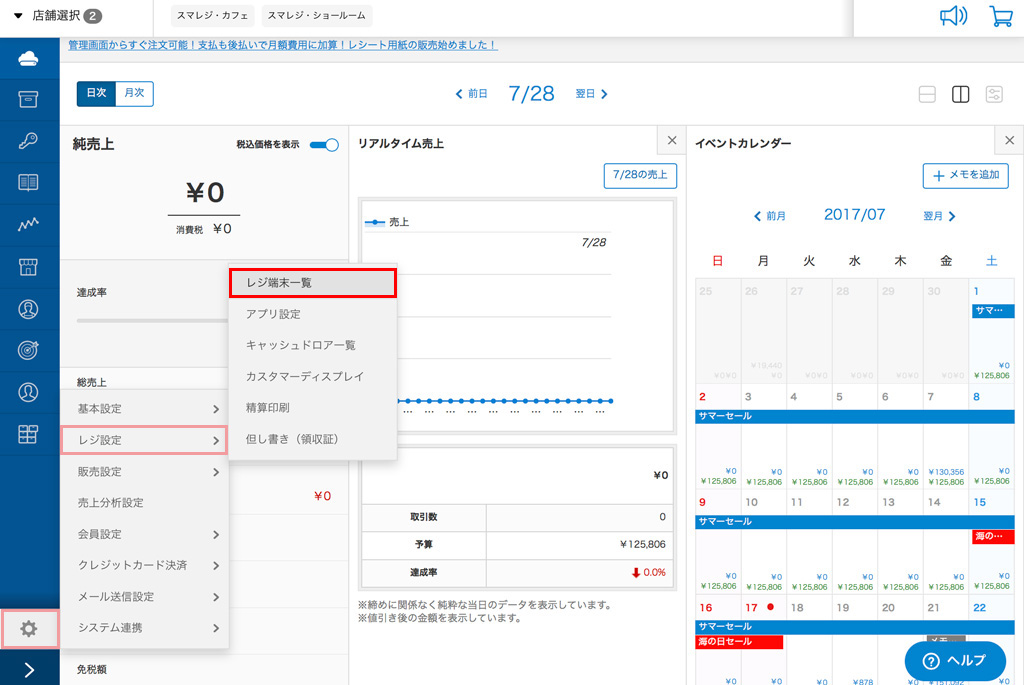

スマレジ管理画面からレジ端末を設定しますスマレジ管理画面の左メニューから『設定 ＞ レジ設定 ＞ レジ端末一覧』をクリックします。
-

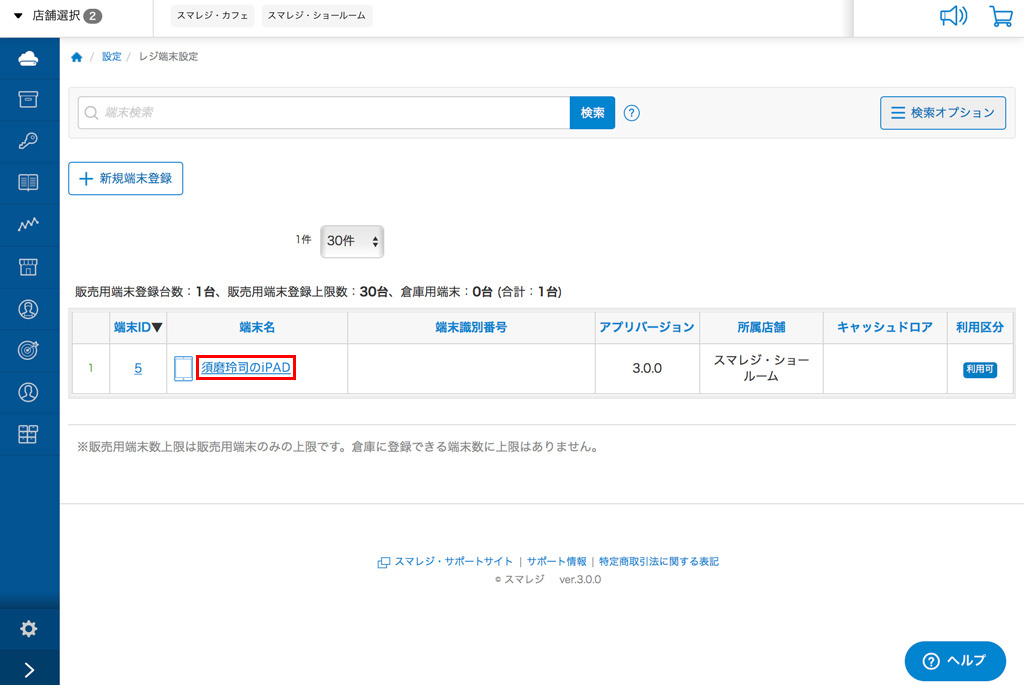

IPアドレスの設定を行うレジ端末を選択します登録端末一覧から、IPアドレスの設定を行うレジ端末の『端末名』をクリックします。
-
プリンターのIPアドレスを入力します

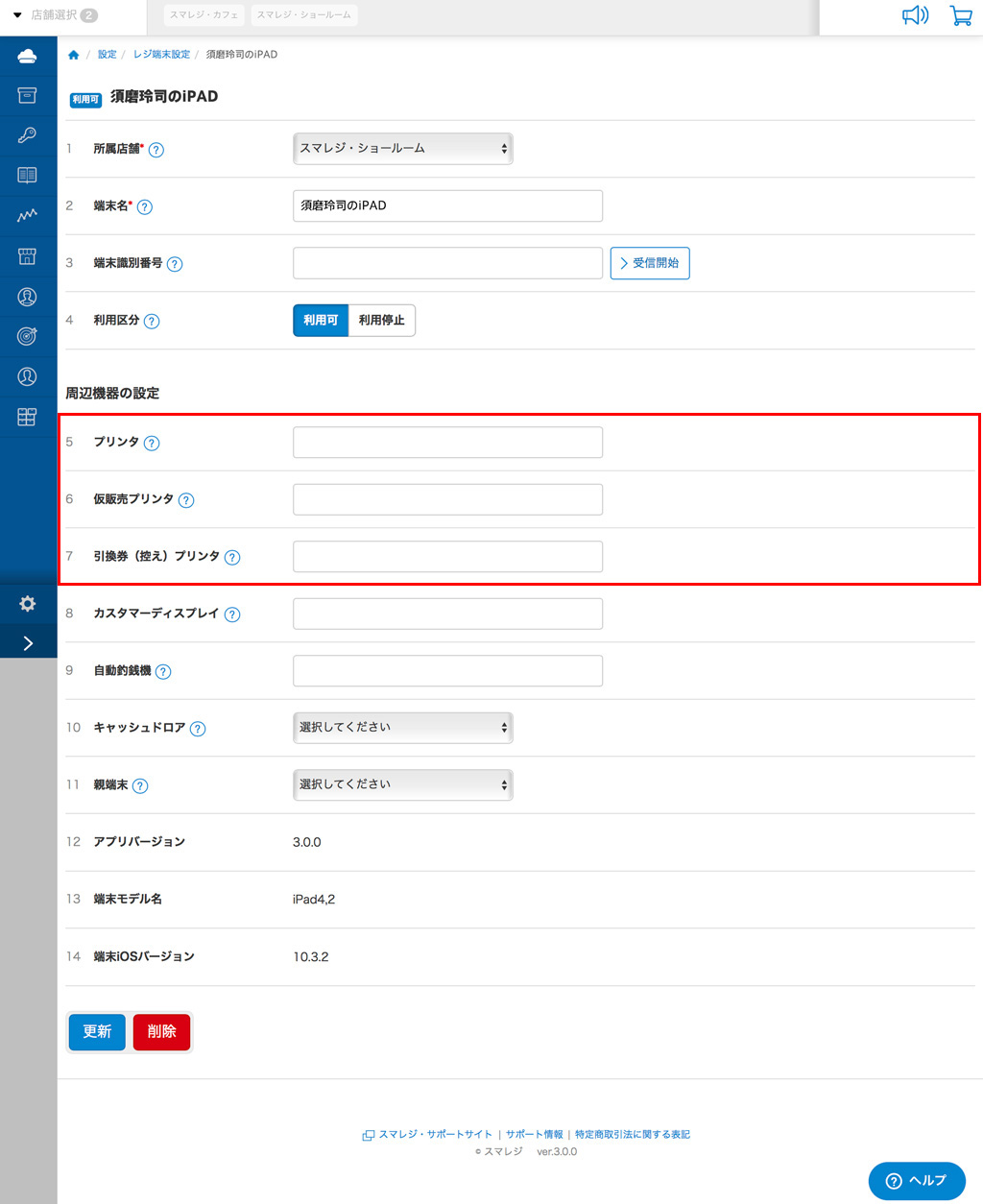

詳細設定画面の『プリンタ』欄に、プリンターに設定したIPアドレスを入力します。
入力完了後、画面下部の【更新】をクリックします。
スマレジ・アプリの設定
-
スマレジ・アプリにて、プリンターの設定を行ないます

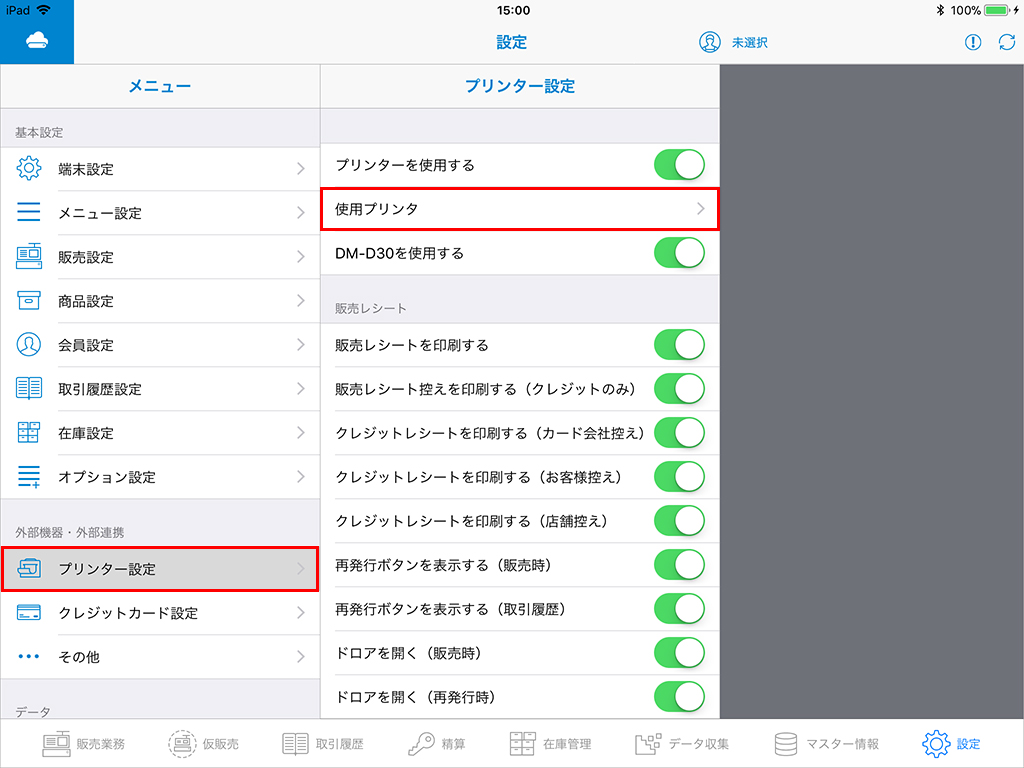

『設定 ＞ プリンター設定 ＞ 使用プリンター』を選択します。

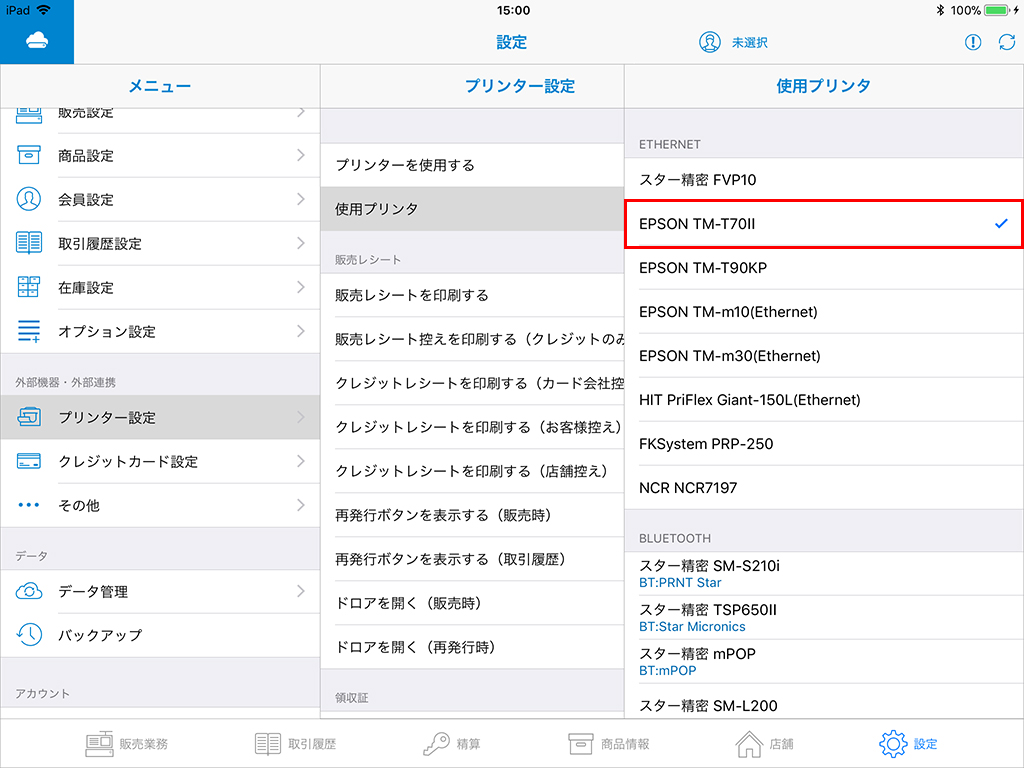

Ethernet欄の『EPSON TM-T70II』を選択します。
-
スマレジ・アプリで同期をします
管理画面の設定変更は同期をすることで、スマレジ・アプリに反映されます。

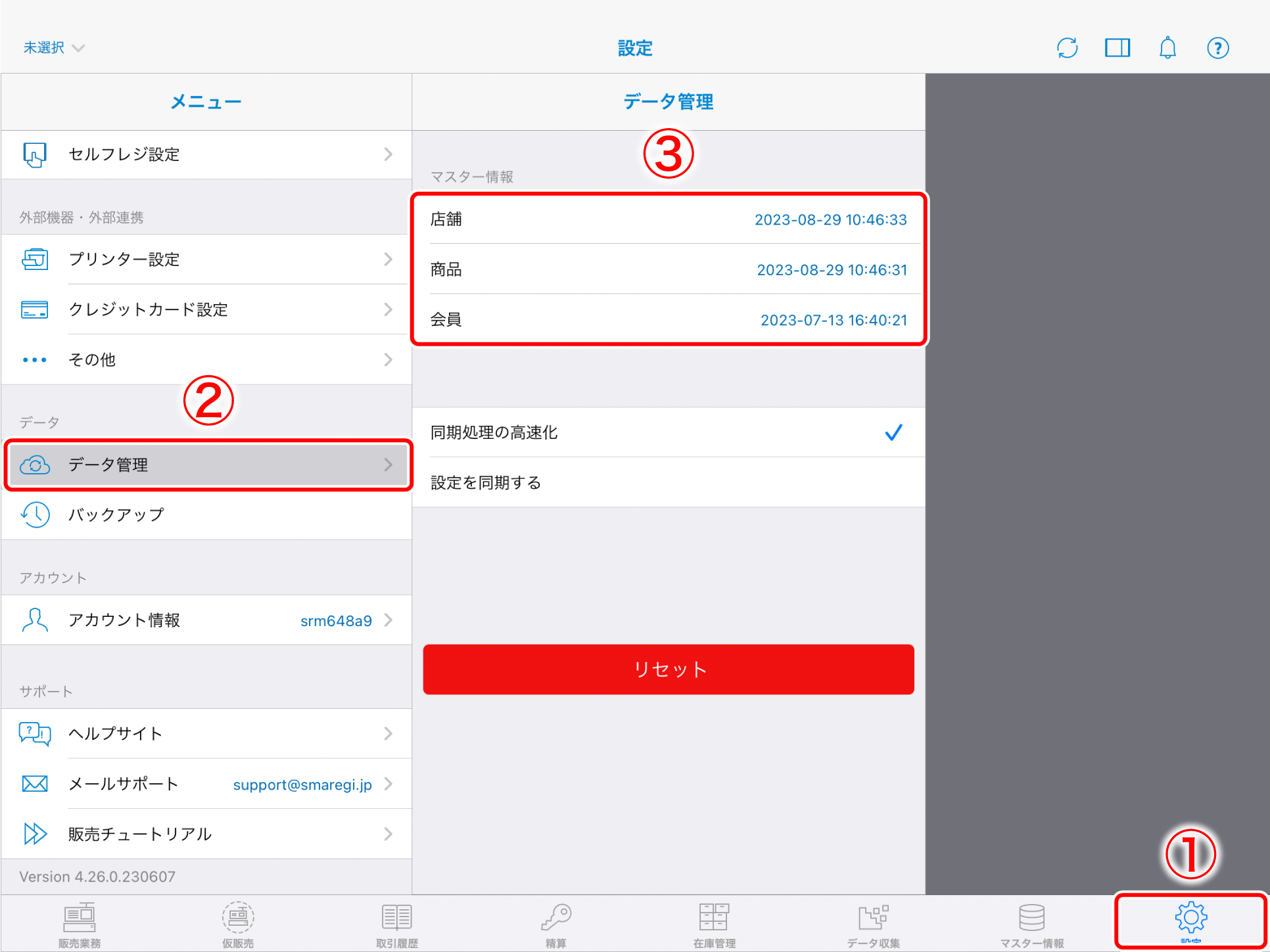

『設定 ＞ データ管理 ＞ [マスター情報] 店舗』をタップすることで同期できます。
同期の操作について詳しくはこちらをご覧ください。以上でEPSON TM-T70IIを使用するための操作は完了です。
