レシートプリンター PRP-250の配線方法についてご案内します。
配線方法
-

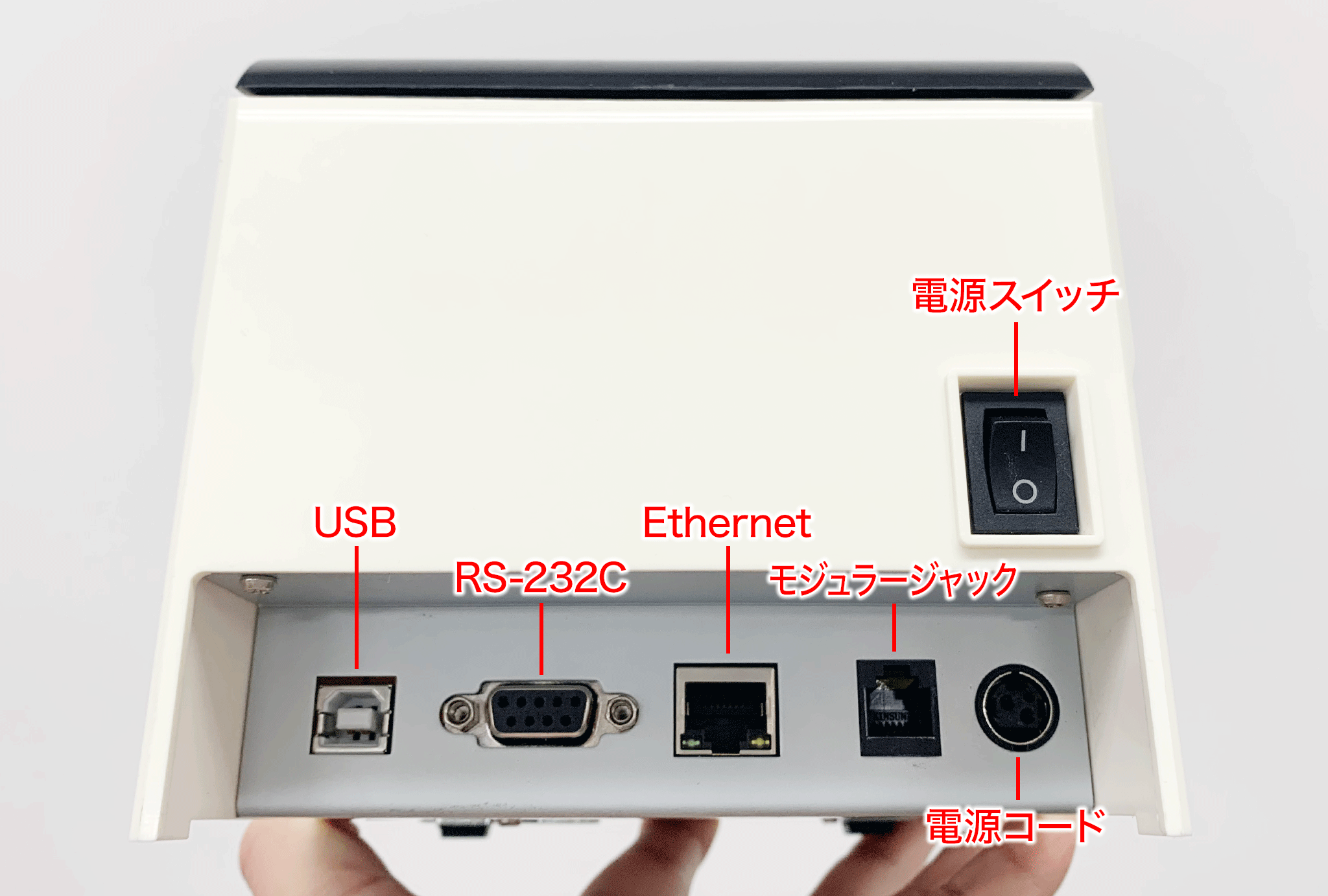

プリンターにケーブルを接続します5つの差込口に必要なケーブルを差し込みます。差込口については、下記の表を参照してください。
挿し口 内容 USB 特に使用しません RS-232C 特に使用しません Ethernet LANケーブルを接続します モジュラージャック キャッシュドロアのケーブルを接続します
※ LANケーブル挿し口と似ていますので、ご注意ください電源コード 付属の電源コードを接続します
※ 電源コードのプラグは上下の向きに注意してください電源スイッチ 電源ON＝｜
電源OFF＝○ -
ケーブルを接続すると画像のようになります
LANケーブル、キャッシュドロアのケーブル、電源コードを接続した画像です。
