(EPSON製キッチンプリンターTM-T90KPの接続方法)
配線
-
プリンター本体の裏側にケーブルを接続します
電源ケーブルの差込口です。
無線LANルーターと繋がるLANケーブルの差込口です。
接続用ケーブルの種類
LANケーブルの接続端子です。
端子には、金色の芯線が8本あります。
ご確認の際は、形状やサイズよりも端子の芯線の数を見ていただくことをおすすめします。※ 挿し込む際は「カチッ」と音がするまでしっかりはめ込み、抜く際は接続端子のツメを押さえながら取り外してください
モジュラーケーブルの接続端子です。
端子には、金色の芯線が6本あります。
ご確認の際は、形状やサイズよりも端子の芯線の数を見ていただくことをおすすめします。※ 端末側の差し込み口もケーブルと同じ数の芯線がありますので、8本のLANケーブル口と間違わないように接続してください※ 挿し込む際は「カチッ」と音がするまでしっかりはめ込み、抜く際は接続端子のツメを押さえながら取り外してください -
接続すると下の画像のようになります
IPアドレスの設定
設定前に確認してください
プリンターの新しいIPアドレスを設定する前に、現在設定されているIPアドレスを確認しておく必要があります。
以下の手順に従って、現在のIPアドレスが印字されたレシートを出力してください。
プリンターの電源をOFFにします。
Feedボタンを押しながら電源をONにします。
(この際、レシートが印刷されるまでFeedボタンは押したままにしてください)
長いレシートが印刷されたらFeedボタンを離し、最後にもう一度Feedボタンを押します。
短いレシートが印刷されたら完了です。
-

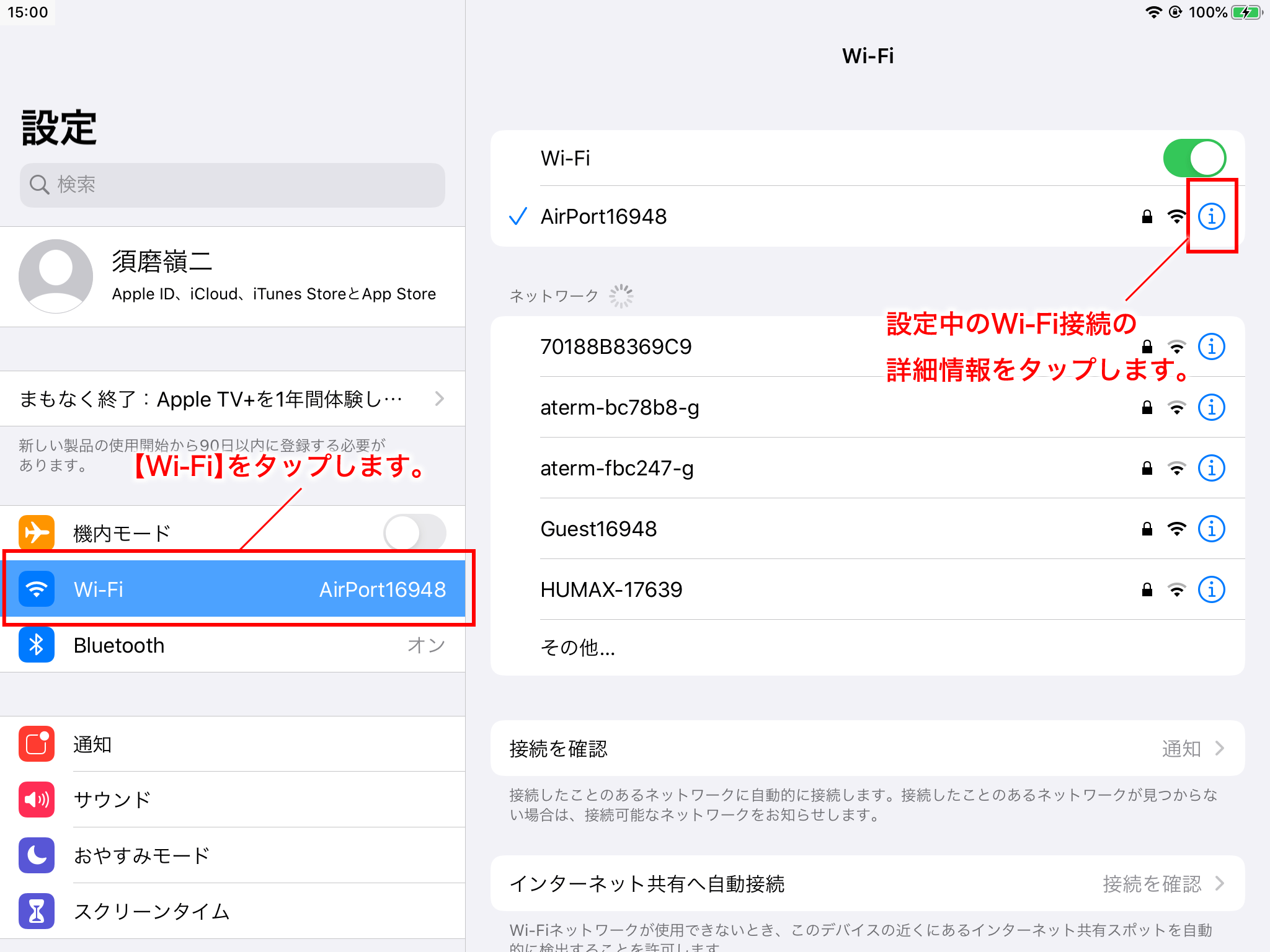

Wi-Fiの設定画面を表示します
『iOSホーム画面 設定アイコン > iOSの設定画面 > Wi-Fi』と選択し、Wi-Fi設定の画面を表示します。
現在設定中のWi-Fi(【Wi-Fi】ボタンの直下に表示された、チェックのついたネットワーク名)欄の右端、青いアイコンをタップします。
-

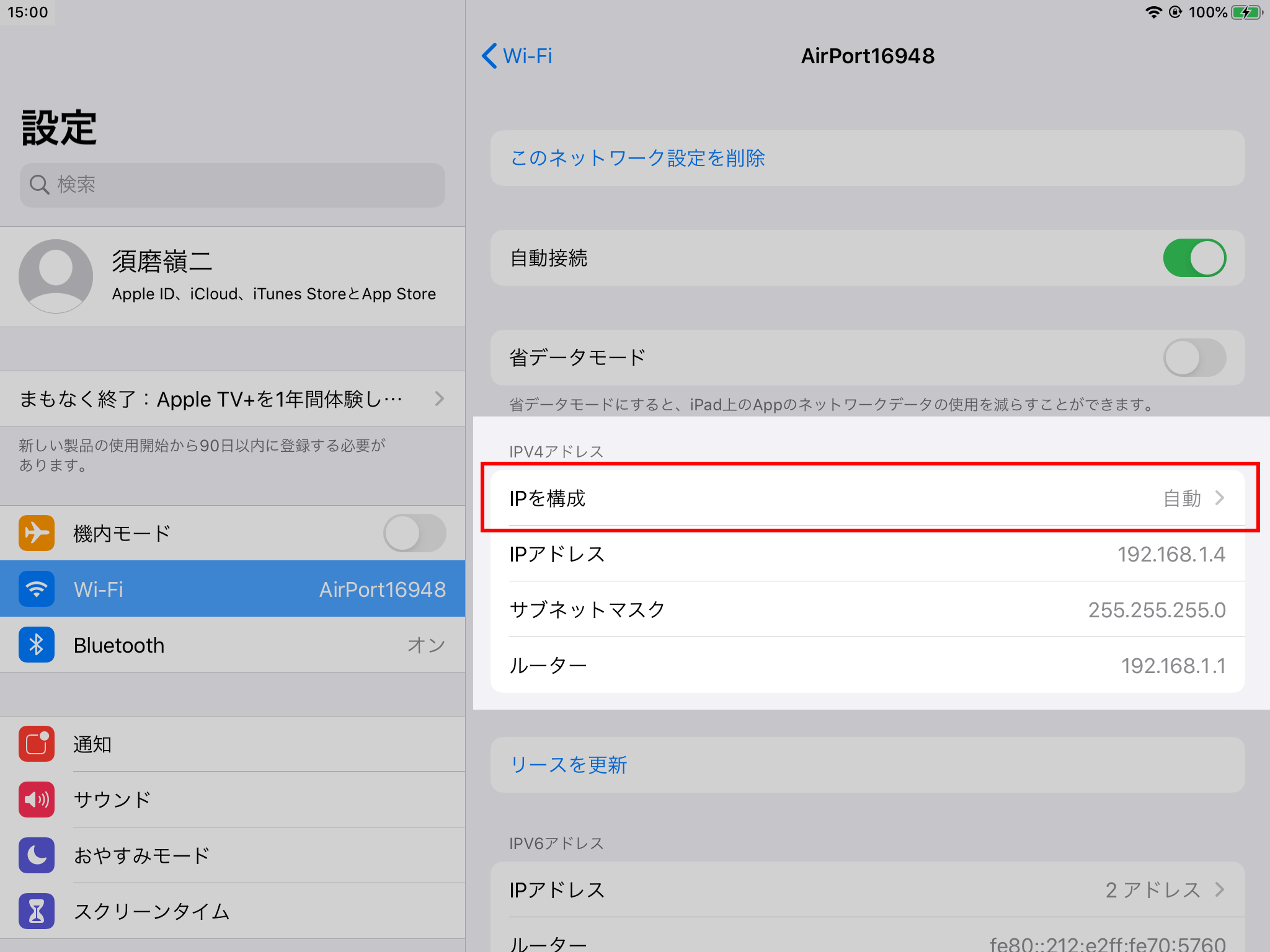

詳細画面を開きます
『[IPv4アドレス] IPを構成』をタップし、IPv4の詳細設定画面を表示します。【IPv4アドレスの値を控えてください】後ほど、プリンターの設定を行なう際に必要になります。
『IPを構成』の下にあるIPアドレス / サブネットマスク / ルーター の内容をメモや画像キャプチャーなどで保存しておいてください。 -

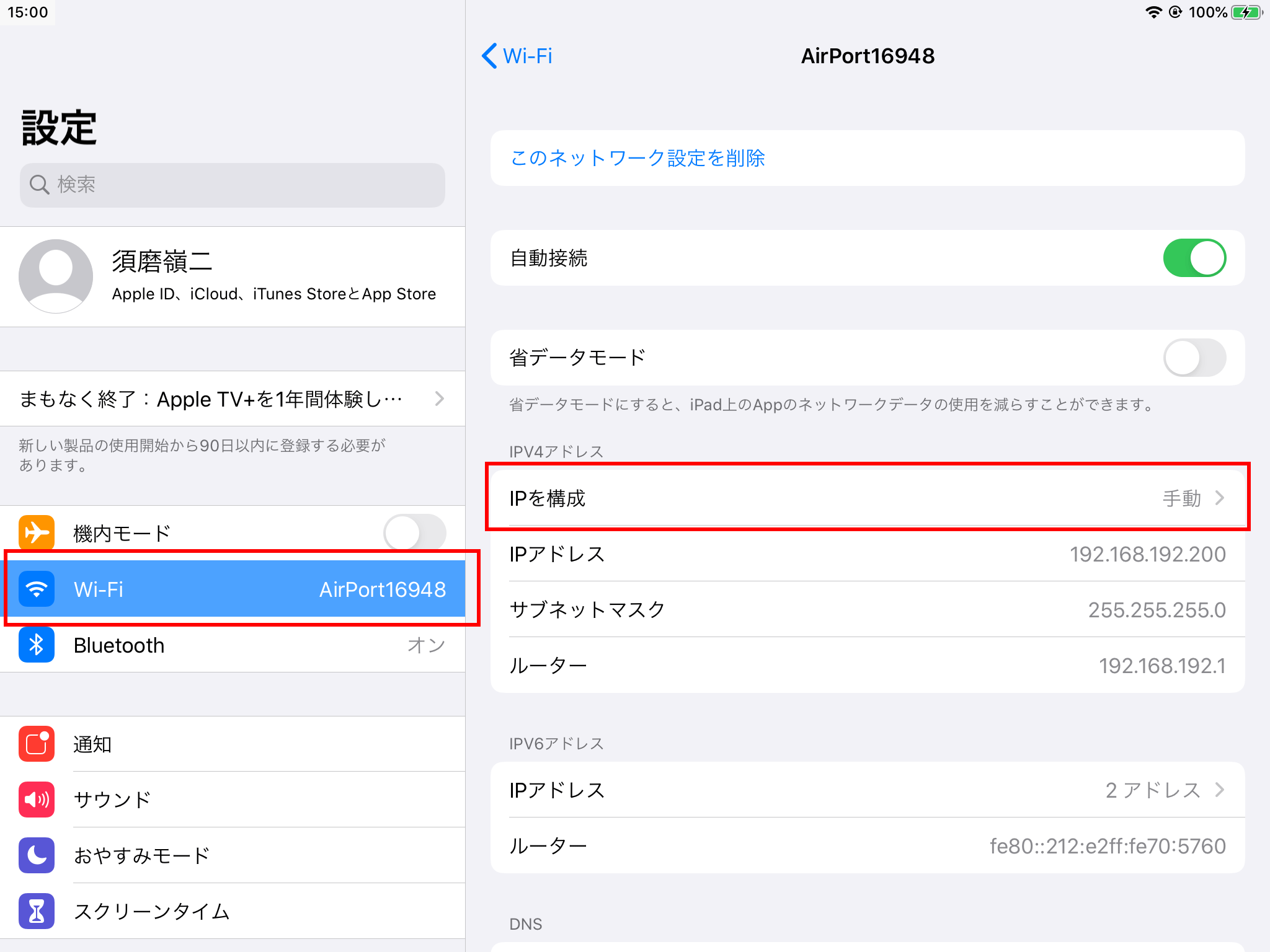

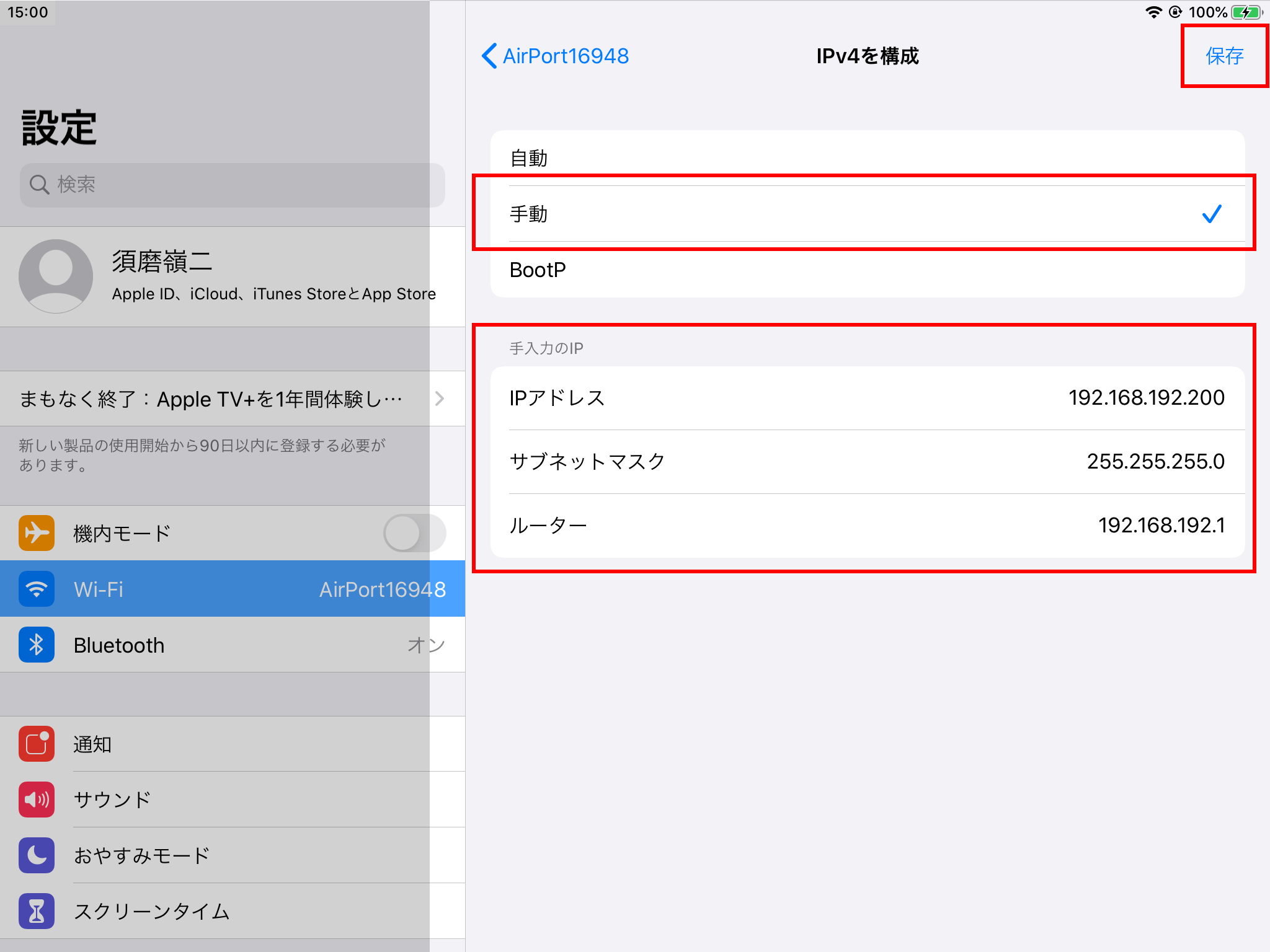

必要な情報を入力します
【IPv4を構成】の設定ページが表示されるので、『手動』を選択します。
画面中頃の【手入力のIP】項目に必要な情報を入力します。
入力が完了したら『保存』をタップします。項目 説明 IPアドレス 端末に割り当てるIPアドレスを入力します。
事前に確認したプリンターのIPアドレスと、一番右の数字だけが異なるように入力します。
また、他の端末でも作業する場合、同じ値には設定できません。【例】プリンターのIPアドレスが192.168.192.168だった場合
192.168.192.200サブネットマスク 『255.255.255.0』と入力します。 ルーター 『IPアドレス』に入力した内容の一番右の数字を『1』にした値を入力します
【例】192.168.192.1 -
iPadの『safari』を開きます
この状態で一度設定のアプリを閉じて『safari』を開きます。
safariでプリンターから出力したIPアドレスの数値を入力して検索をします。 -
プリンターの管理画面にログインします

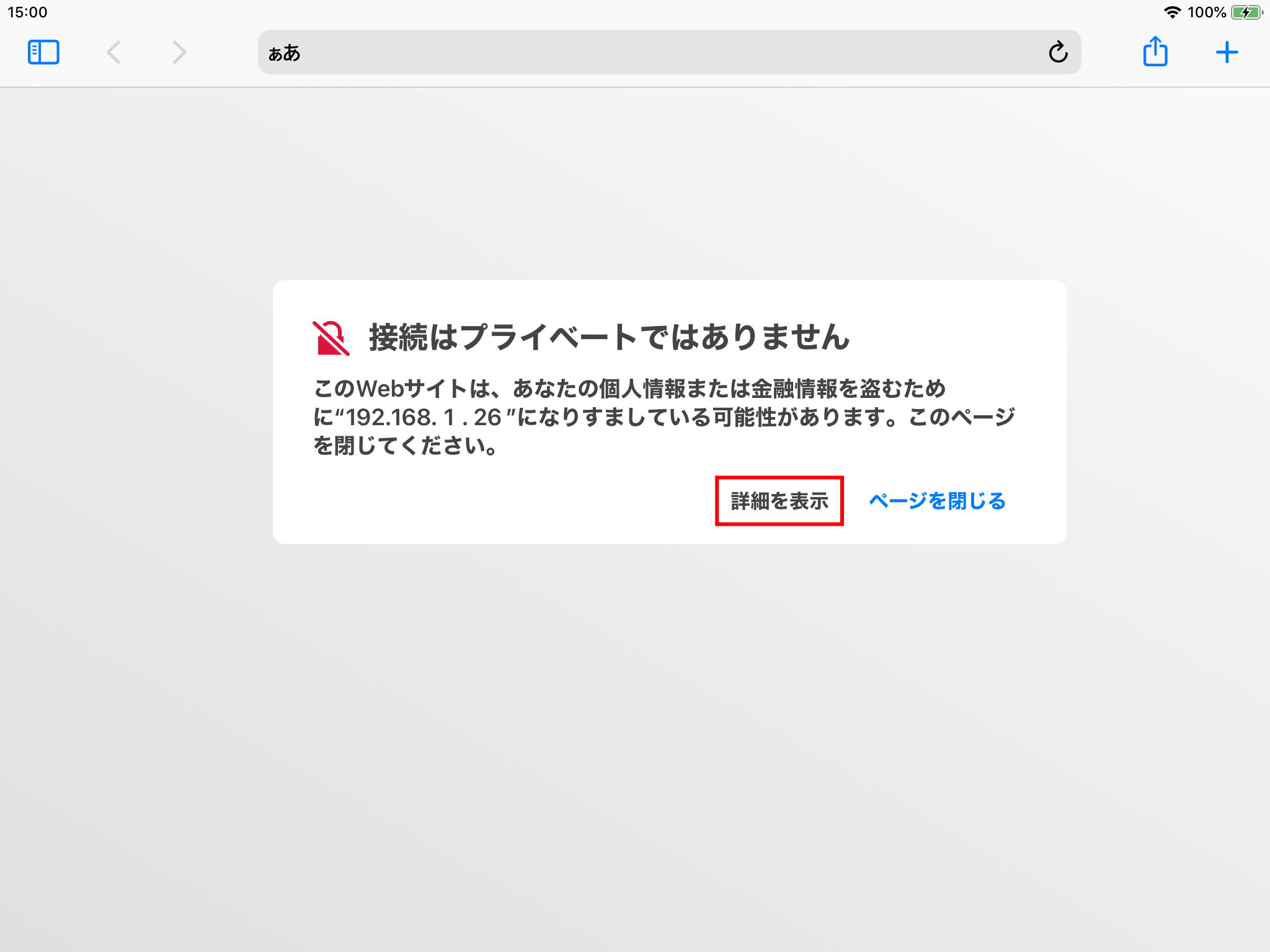

『接続はプライベートではありません』と表示されますので、『詳細を表示』をタップします。

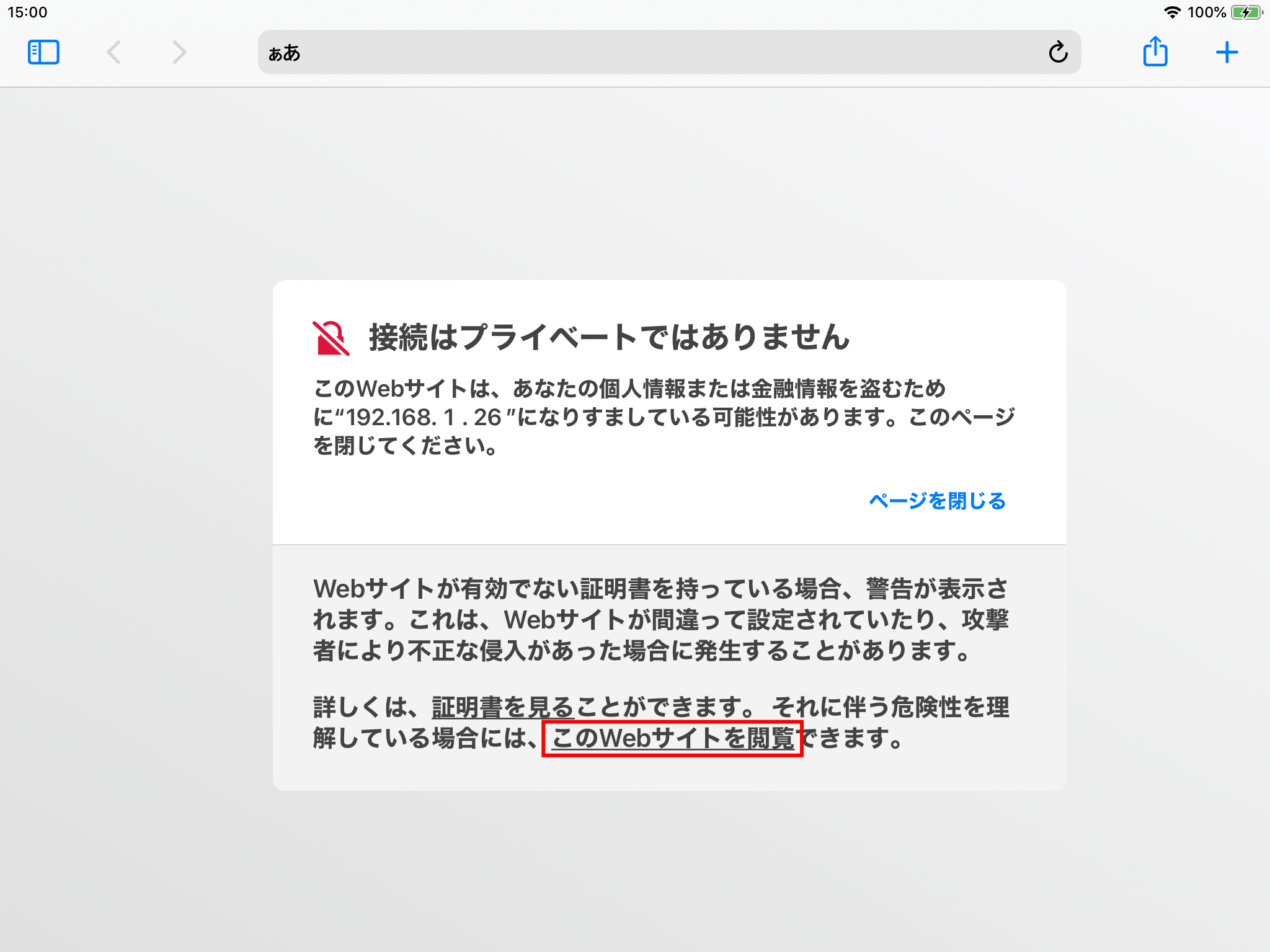

『このWebサイトを閲覧』をタップします。

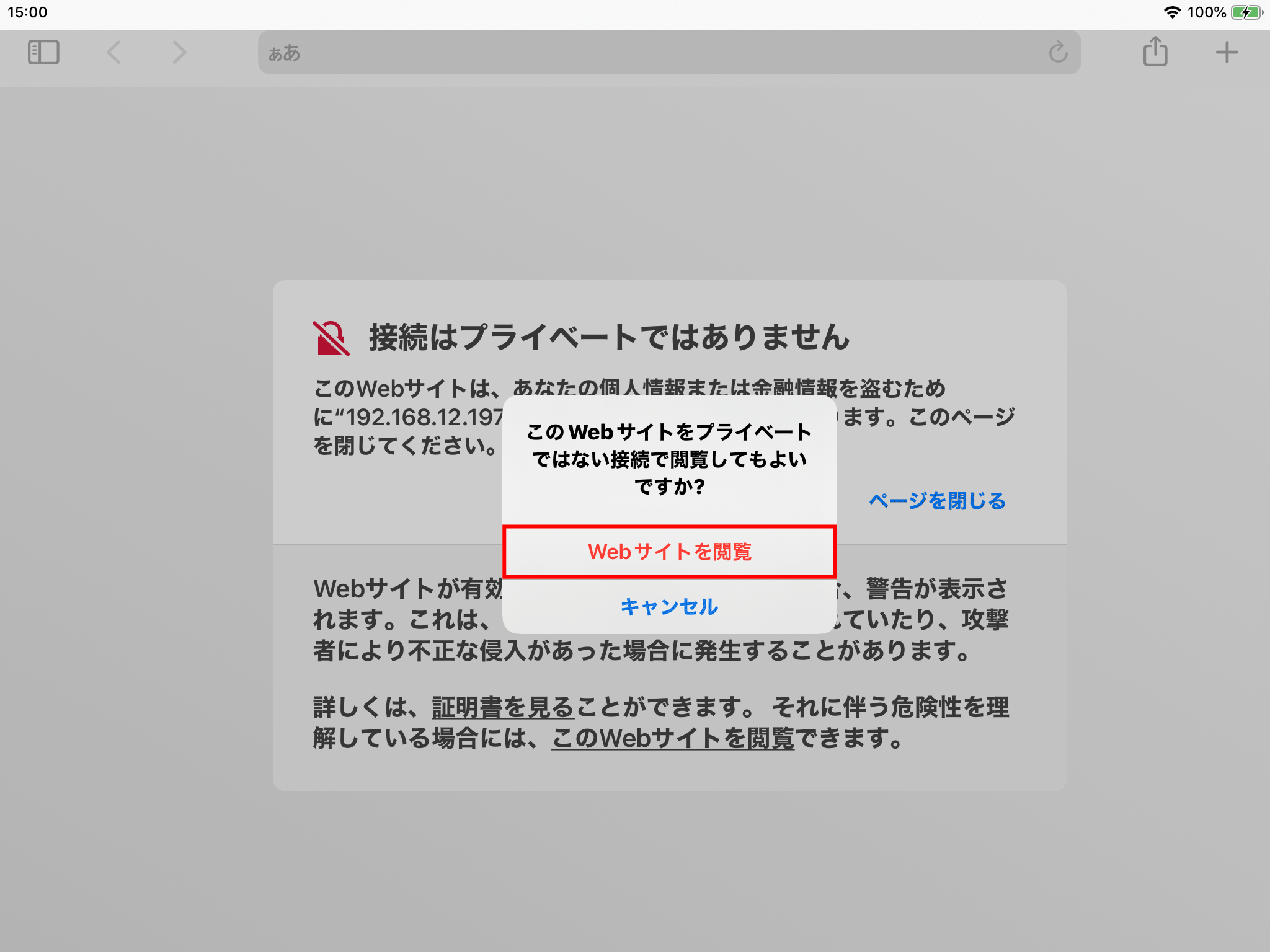

続けて『Webサイトを閲覧』をタップします。

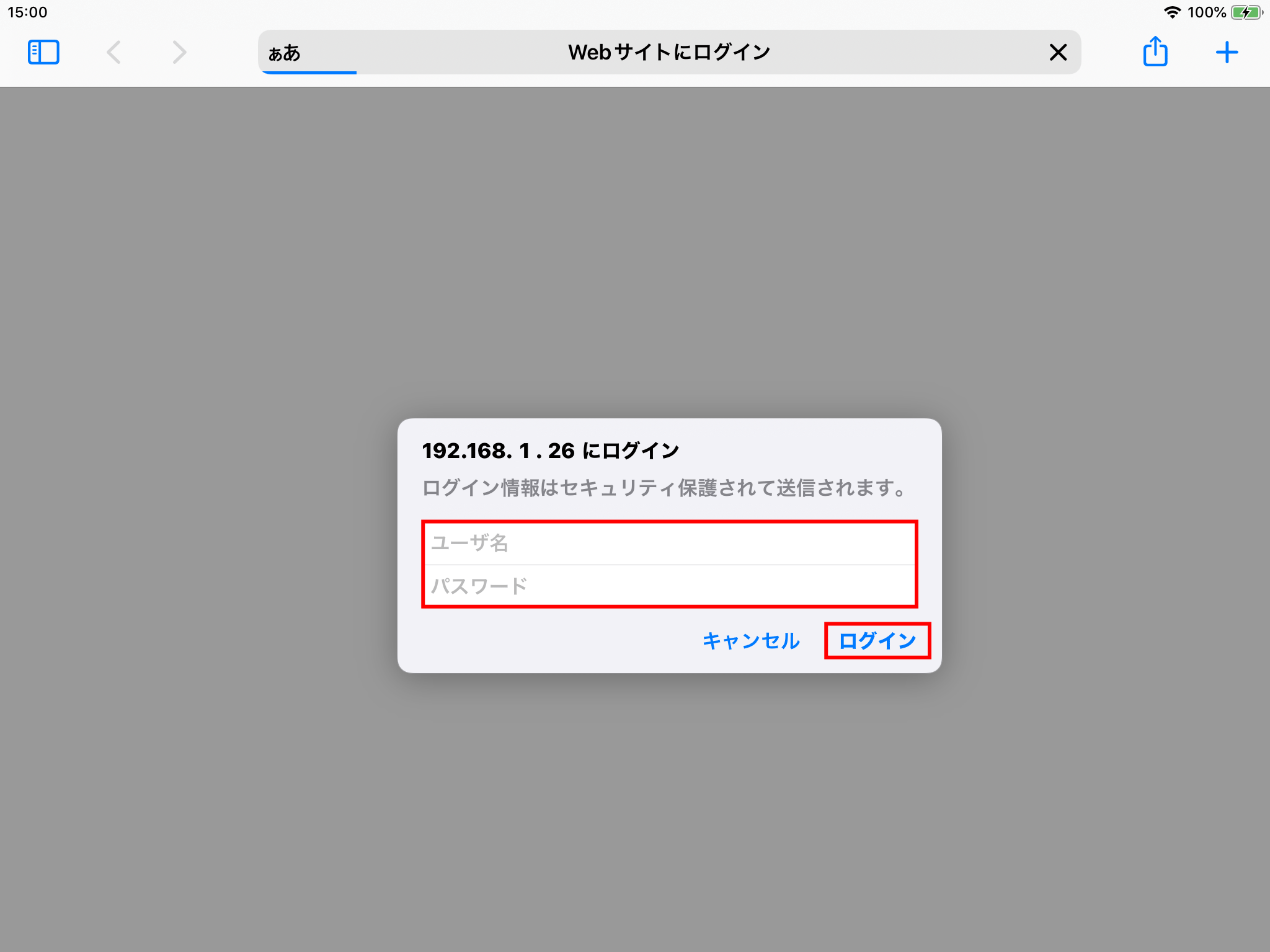

ユーザ名に『epson』、パスワードに『epson』または『製品のシリアルナンバー』を入力します。
『ログイン』をタップします。
パスワードに『EPSON』と入力しても、ログインできない方は『製品のシリアルナンバー』を確認します。
キッチンプリンターの側面に貼ってあるシールより『SERIAL No.』以降のアルファベットから始まる英数字を入力してください。 -
IPアドレスの設定画面を開きます
左部のメニューから『TCP/IP』をタップします。
-
IPアドレスを設定します
『Acquiring the IP Address』をManualにします。
『IP Address』『Subnet Mask』『Default Gateway』を入力します。
入力する値の詳細は以下の表を御覧ください。入力ができたら【Send】をタップします。
項目 説明 IP Address 手順で確認した端末のIPアドレスを参照して入力します。
【例】
セグメントが3つ目まで一致していて、4つ目のセグメントが異なっている必要があります。
事前に確認したIPアドレスが『192.168.1.64』だった場合『192.168.1.212』と入力する。
その他の周辺機器とIPアドレスの重複を防ぐため、4つめのセグメントは200~254の値を推奨しています。Subnet Mask 『255.255.255.0』と入力します。 Default Gateway 『IP Address』に入力した値を、4つ目のセグメントを『1』にして入力します。
【例】
『192.168.1.212』に設定したので、『192.168.1.1』と入力する。 -
IPアドレスを設定を保存します
完了の画面が表示されます。
【Reset】をタップしてIPアドレスの設定完了です。
-
レジ端末のWi-Fiの設定を元に戻します
iPadの『設定』アプリを起動し、『Wi-Fi』を選択します。
『【IPv4アドレス】項目 > 【IPを構成】欄』をタップして、IPv4の詳細を設定する画面を表示します。

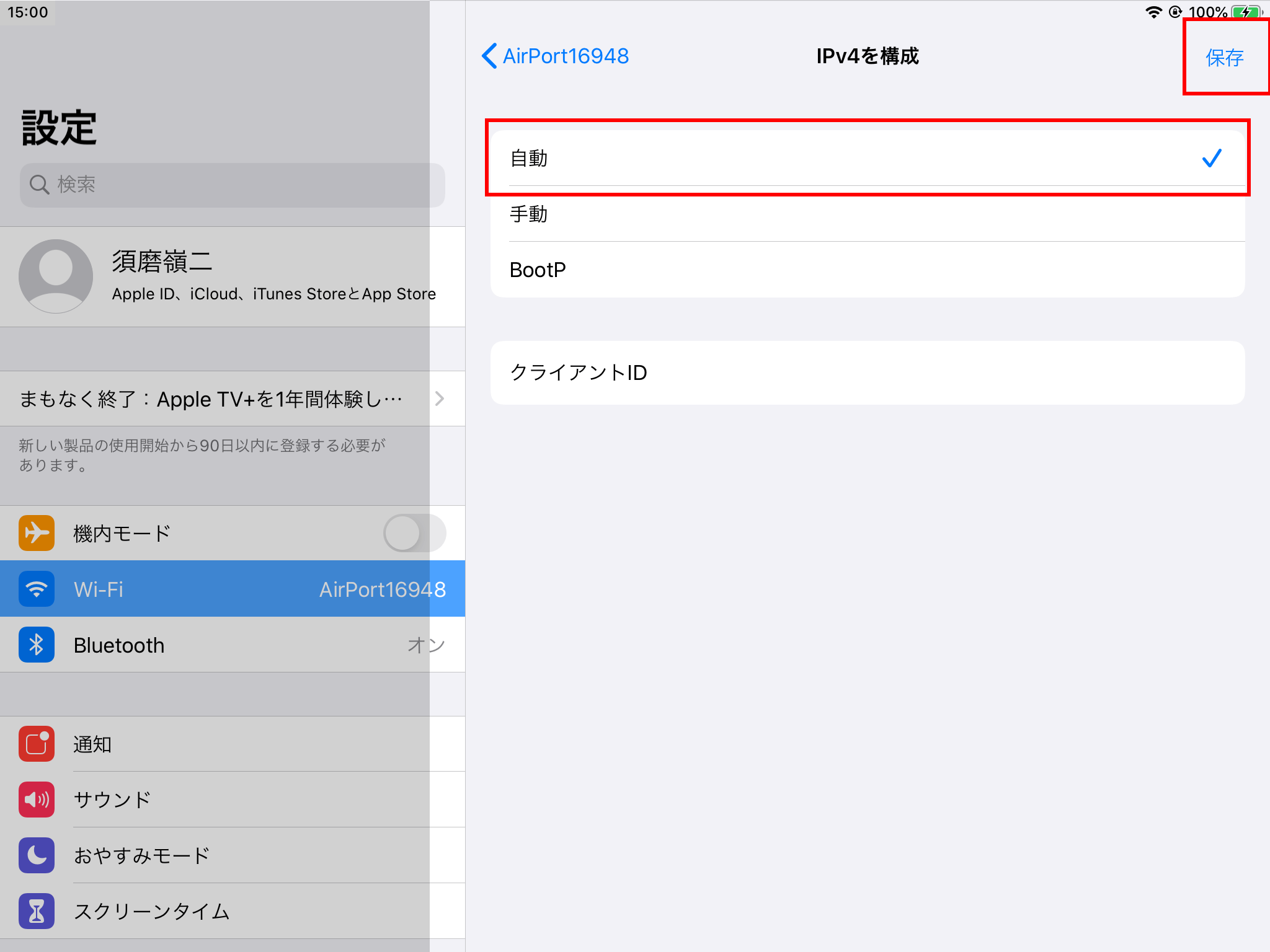

【IPv4を構成】の設定ページが表示されるので、『自動』を選択した状態で『保存』をタップします。
以上で、設定完了です。
プリンターのIPアドレスを確認しましょう。
プリンターの電源をOFFにします。
Feedボタンを押しながら電源をONにします。
(左画像の赤枠ボタンがFeedボタンです)長いレシートが印刷されたらFeedボタンを離し、最後にもう一度Feedボタンを押します。
短いレシートが印刷されたらレシートの出力は完了です。
長いレシートに印字されたIPアドレスを確認し、設定した値になっていることを確認してください。
スマレジ管理画面の設定
-
レジ端末に設定するIPアドレスの設定を行ないます
スマレジ管理画面の『設定 > レジ設定 > レジ端末一覧』をクリックします。 -
設定を行なうレジ端末を選択します
登録端末が一覧で表示されるので、IPアドレスの設定を行なう端末を選択します。 -
プリンターのIPアドレスを入力します
詳細設定画面の『プリンタ』欄に、プリンターのIPアドレスを入力します。
入力完了後、画面下部の【更新】をクリックします。 -
スマレジ・アプリで同期を行ないます
管理画面の設定変更は同期をすることで、スマレジ・アプリに反映されます。
『設定 > データ管理 > [マスター情報] 店舗』をタップすることで同期できます。
同期の操作について詳しくはこちらをご覧ください。
スマレジ・アプリの設定
-

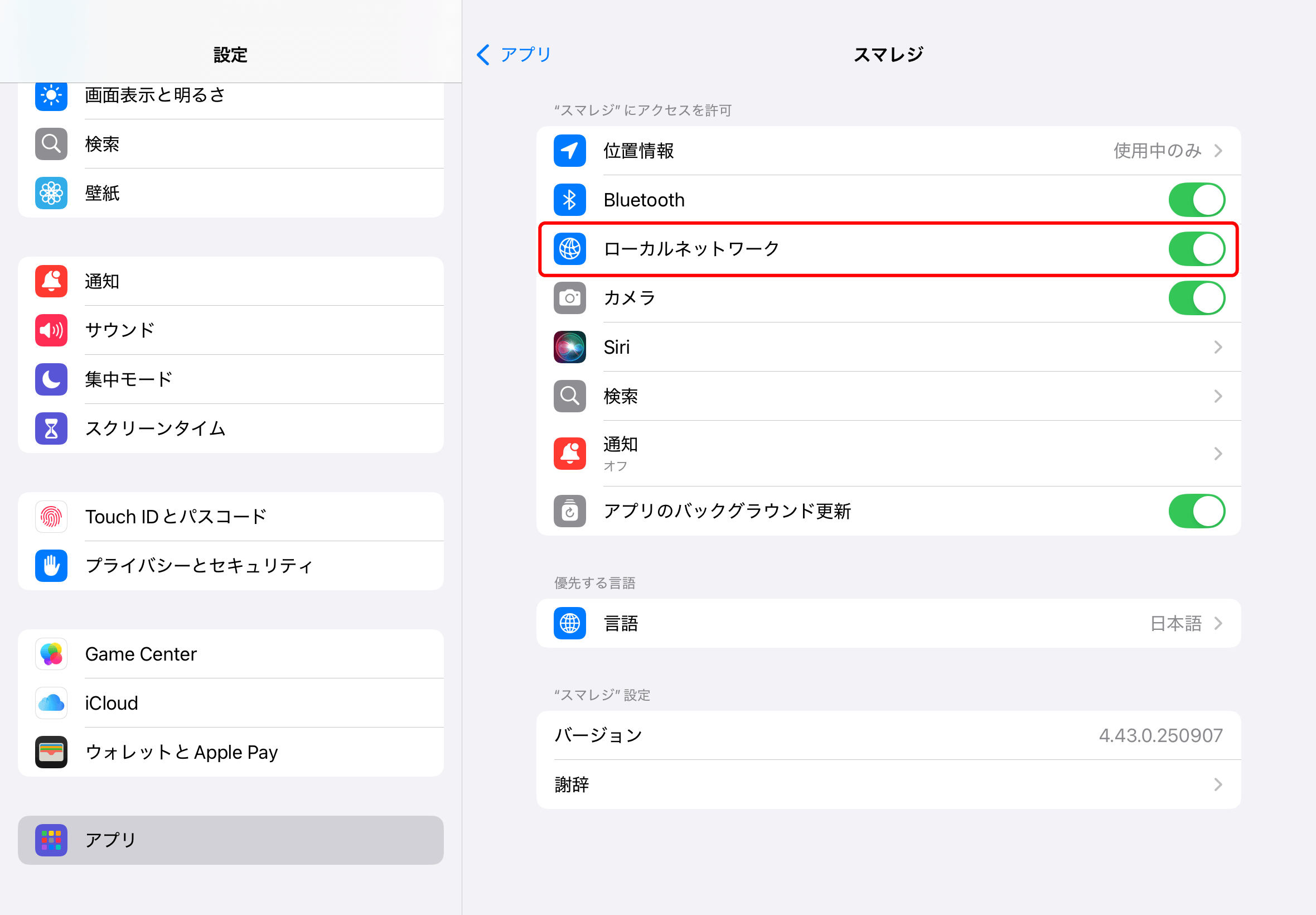

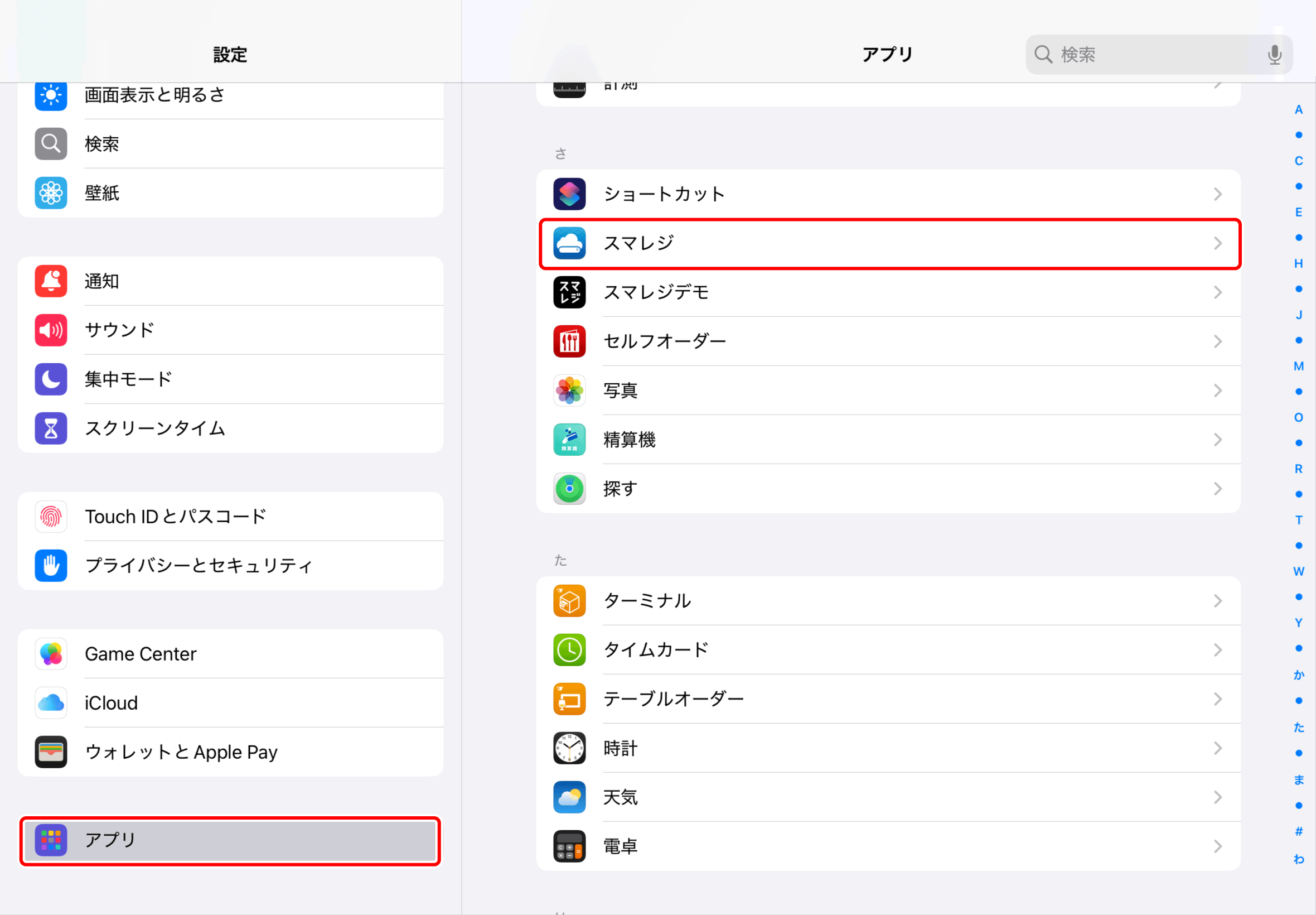

スマレジ・アプリの設定を行ないます

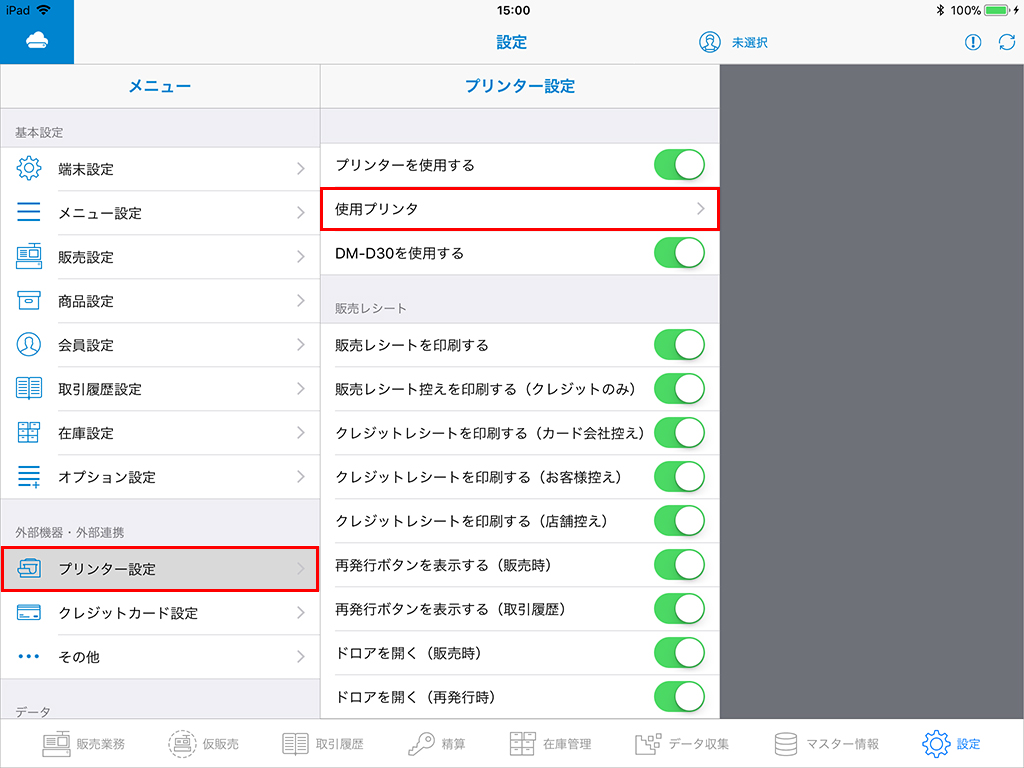

アプリで『設定 > プリンター設定 > 使用プリンター』と進み、使用プリンターの設定画面を開きます。 -

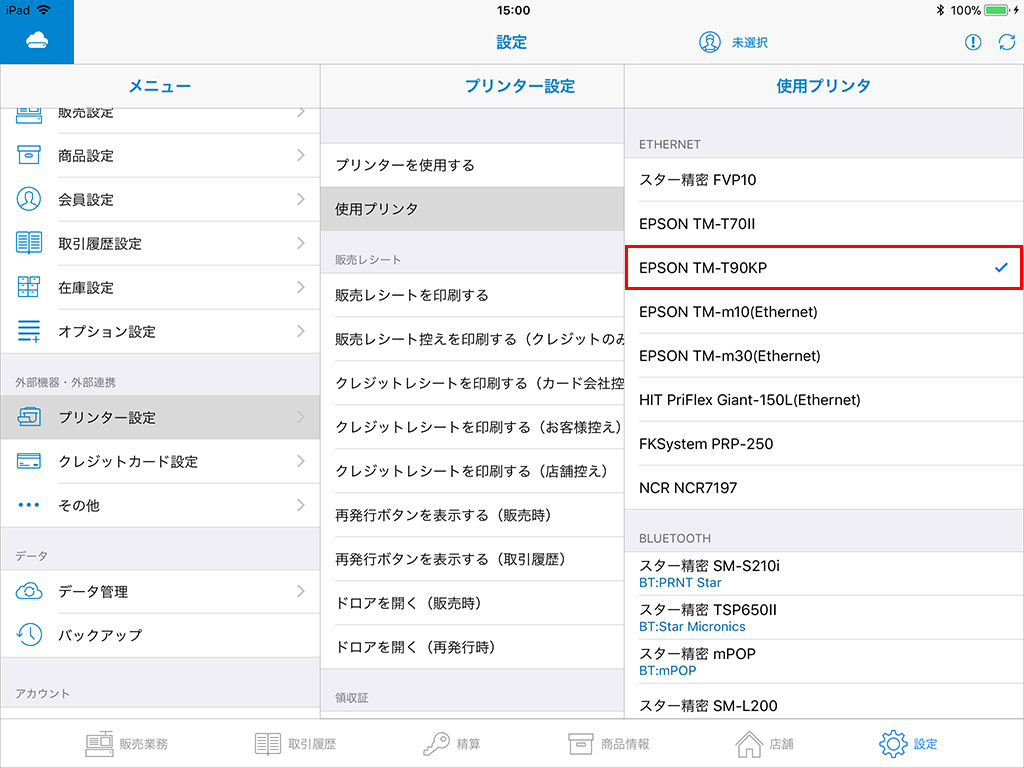

使用プリンターを選択します
使用プリンターの設定画面で、『EPSON TM-T90KP』を選択します。テストプリントが可能です
レジ端末とプリンターが正しく接続されているかをテストできます。
『設定 > プリンター設定 > [その他] テストプリント』をタップします。
