スター精密 mC-Print3の配線方法

配線方法

1. プリンター本体の裏側のカバーを外します。

2. ケーブル挿し口に必要なケーブルを接続します。



   挿し口番号	内容
   ①LANケーブル挿し口	無線LANルーター（またはポート）とLANケーブルを接続します。
   ②USBケーブル挿し口	パソコンやスマホと接続する際に使用できます。

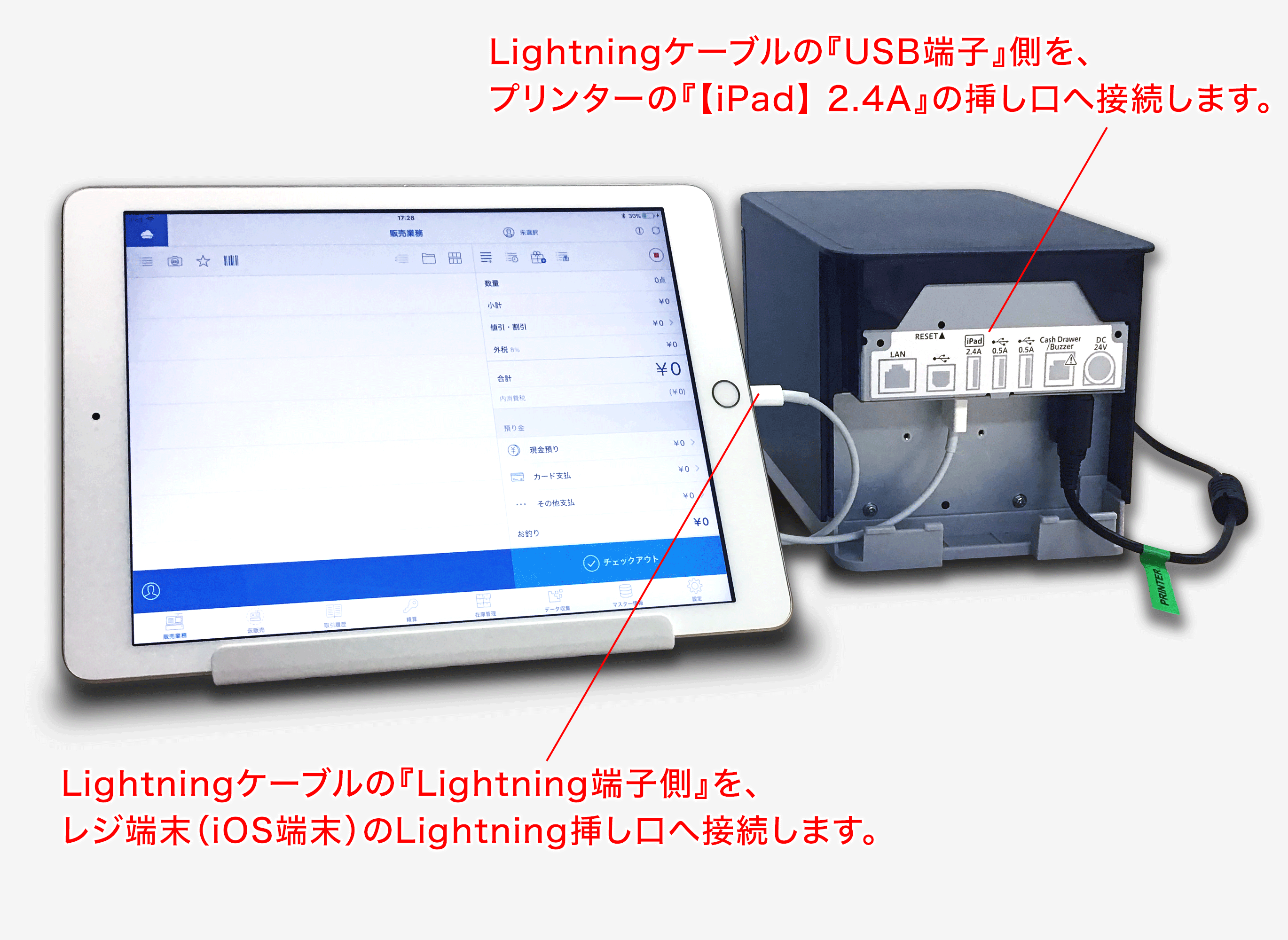

   ③USBケーブル挿し口（2.4A・0.5A・0.5A）	レジ端末とUSBケーブル挿し口を接続することで、端末の給電（充電）が可能です。 iPadの充電は『2.4A【iPad】』と記載のある差し口以外では行えません 『0.5A』の差し口はその他のUSB機器の充電などでご利用いただけます
   ④キャッシュドロア挿し口	キャッシュドロアのケーブルを接続します。 ※LANケーブル挿し口と似ています。ご注意ください。
   ⑤ACアダプター挿し口	電源ケーブルを接続します。 ※ACアダプターのプラグは上下の向きに注意してください。

3. LANケーブルとACアダプターを接続すると、下記の画像のような状態になります。
