スター精密 mC-Print3の配線方法

レシートプリンター mC-Print3の配線方法についてご案内します。

mC-Print3とは

mC-Print3の機器詳細情報については以下のヘルプサイトをご覧ください。
mC-Print3機器詳細情報

配線方法

  1. プリンター本体の裏側のカバーを外します。
  2. ケーブル挿し口に必要なケーブルを接続します。
    挿し口番号 内容
    ①LANケーブル挿し口 無線LANルーター(またはポート)とLANケーブルを接続します。
    ②USBケーブル挿し口 パソコンやスマホと接続する際に使用できます。
    ③USBケーブル挿し口(2.4A・0.5A・0.5A) レジ端末とUSBケーブル挿し口を接続することで、端末の給電(充電)が可能です。
    iPadの充電は『2.4A【iPad】』と記載のある差し口以外では行えません
    『0.5A』の差し口はその他のUSB機器の充電などでご利用いただけます
    ④キャッシュドロア挿し口 キャッシュドロアのケーブルを接続します。
    ※LANケーブル挿し口と似ています。ご注意ください。
    ⑤ACアダプター挿し口 電源ケーブルを接続します。
    ※ACアダプターのプラグは上下の向きに注意してください。
  3. 接続すると、画像のような状態となります。

ワンポイントアドバイス

mC-Print3はLightningケーブルを使用してレジ端末(iOS端末)と有線接続できます。
※Lightningケーブルで接続できないiPadの場合は動作しません。

◆接続方法
①mC-Print3の背面部の『iPad』と記載されたUSB端子にUSBケーブルを挿し、Lightning端子をiPadに挿します。

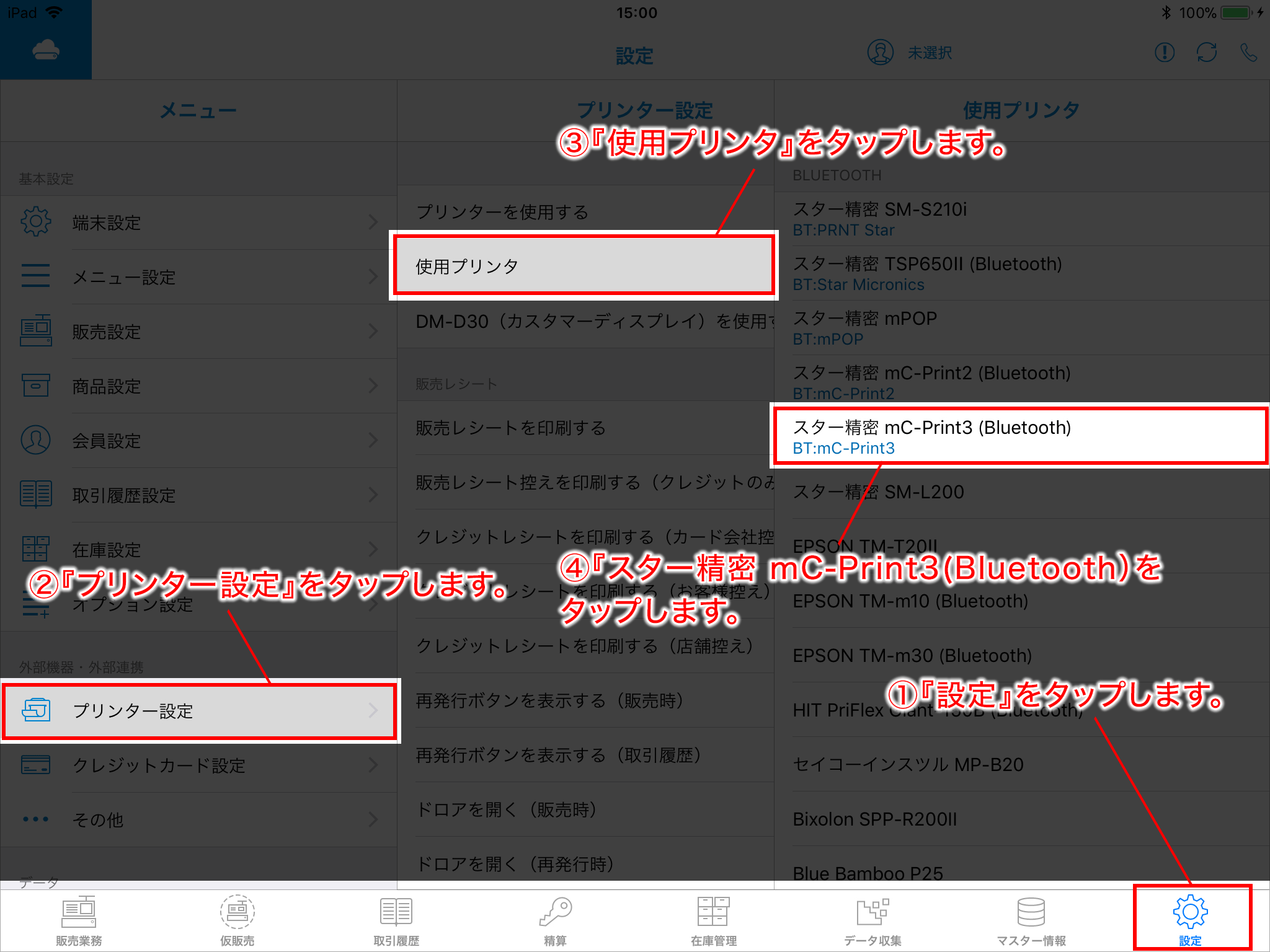

②スマレジ・アプリの『設定 > プリンター設定 > 使用プリンタ』を開き、『mC-Print3(Bluetooth)』を選択します。

mC-Print3の設定方法

mC-Print3のEthernet接続・Bluetooth接続方法については、以下のヘルプサイトをご覧ください。
mC-Print3のEthernet接続
mC-Print3のBluetooth接続
