JT-C16U、JT-C17U、CATS300/CATS330と連携させる

対象プラン

  • スタンダード
  • プレミアム
  • プレミアム
    プラス
  • フード
    ビジネス
  • リテール
    ビジネス

クレジット決済端末『JT-C16U』『JT-C17U』『CATS300/CATS330』の設定を行なう際に必要な『REX-ET60(変換器)』の設定方法についてご案内します。

『JT-C16U』はINFOX端末、『JT-C17U』『CATS300/CATS330』はJET-S端末です

注意してください

『JT-C16U』『JT-C17U』『CATS300/CATS330』をスマレジと連動して利用するためには、別途連携用の機器や設定が必要になります。
『JT-C16U』『JT-C17U』『CATS300/CATS330』を用意するだけでは利用できません。
『JT-C17U』『CATS300/CATS330』は【タイプA】のみ対応しています

『JT-C16U』『JT-C17U』『CATS300/CATS330』の利用をご希望される場合は、スマレジ社へご連絡ください。

お問い合わせはこちら(入力フォームが表示されます)

REX-ET60(変換器)とは?

クレジット決済端末とスマレジと繋ぐための中継機のようなものです。
変換器を経由してネットワークに繋ぎ、レジ端末とクレジット決済端末を接続することが可能となります。

STEP1 REX-ET60の設定ソフトのインストール方法

本文中の画像はクリックすると大きなサイズで表示されます
はじめに、設定に必要なソフトウェアをパソコンにインストールする必要があります

ラトックシステム株式会社 ソフトウェアダウンロードページ REX-ET60設定ソフト(REX-ET60ネットワーク/シリアル設定ユーティリティ)

設定用ソフトウェアはWindowsのみ対応です
その他OS(macOS、Android、ChromeOS、UNIX など)に対応しておりません

REX-ET60(変換器)の接続方法

  1. kanri.png

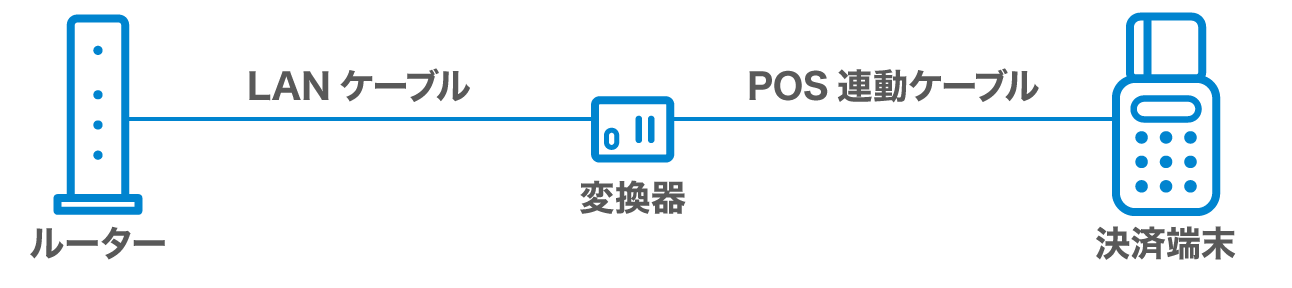

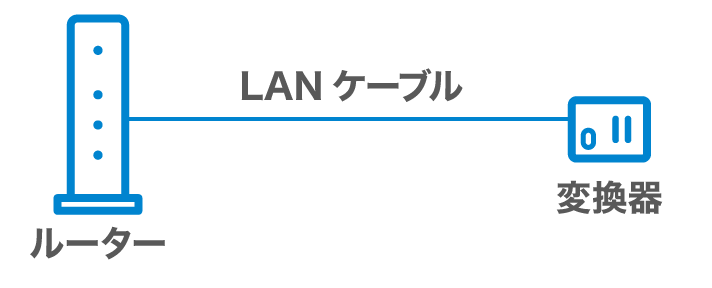

    変換器の設定を行なう際に、接続するケーブルは『電源ケーブル』『LANケーブル』『POS連携ケーブル』の3種類です。

    『LANケーブル』は、店舗で使用するWi-Fiのルーターまたはポートと繋がっていることを確認してください。

    『POS連携ケーブル』は、クレジット決済端末に接続されていることを確認してください。

STEP2 REX-ET60の設定方法

本文中の画像はクリックすると大きなサイズで表示されます
  1. インストールした『REX-ET60 Configration Tool』を起動します

    ご確認ください

    REX-ET60 Configration Toolは、起動時にパソコンが接続しているネットワークを設定の対象とします。

    ソフトウェアを起動する際は、REX-ET60とパソコンが同じネットワークに接続されている状態であることをご確認ください。

    ネットワークを変更する場合、『REX-ET60 onfigration Tool』を終了して再起動してください
    (無線接続から有線接続へ変更する、ルーターを変更する など)

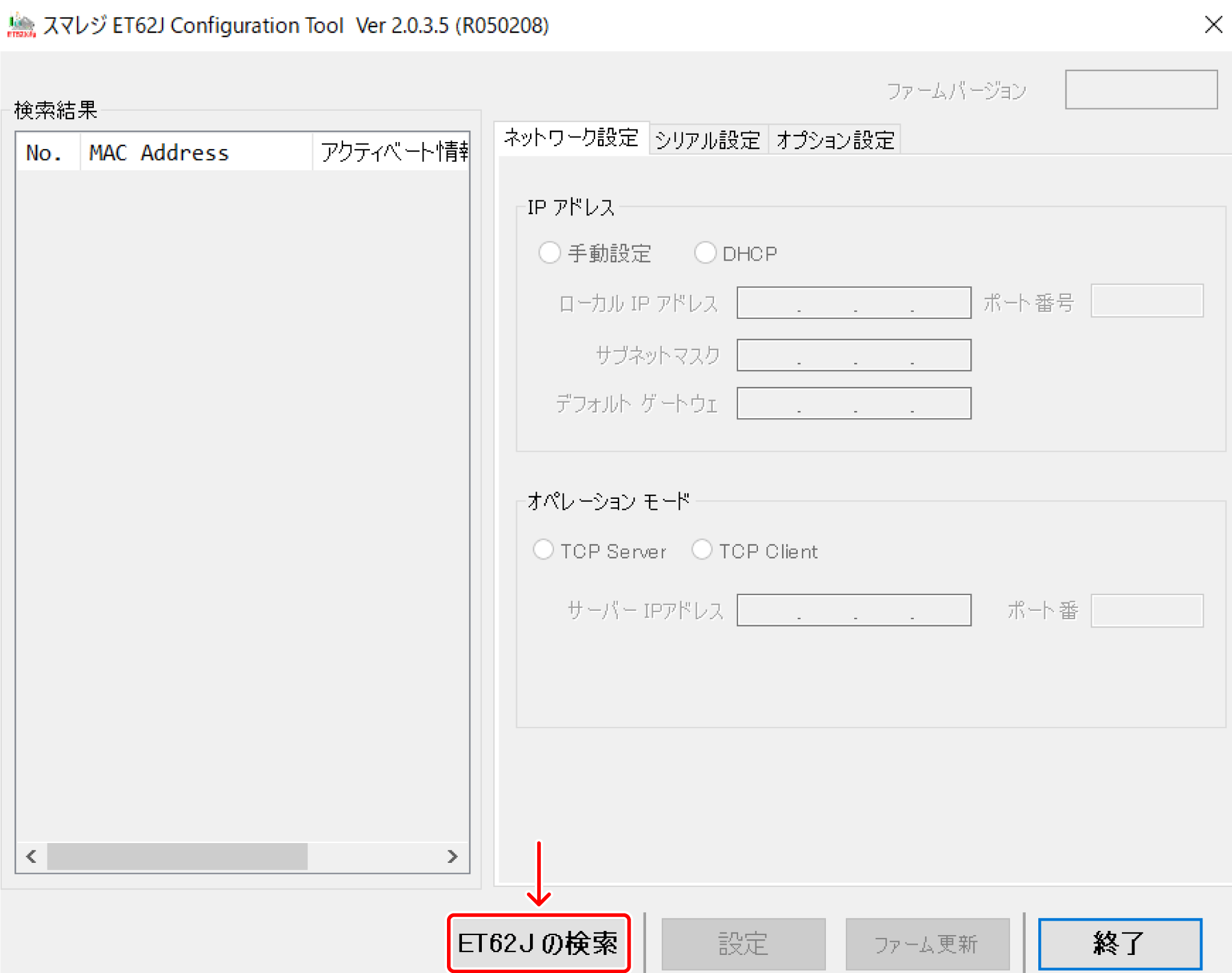

  2. 【検索】をクリックします

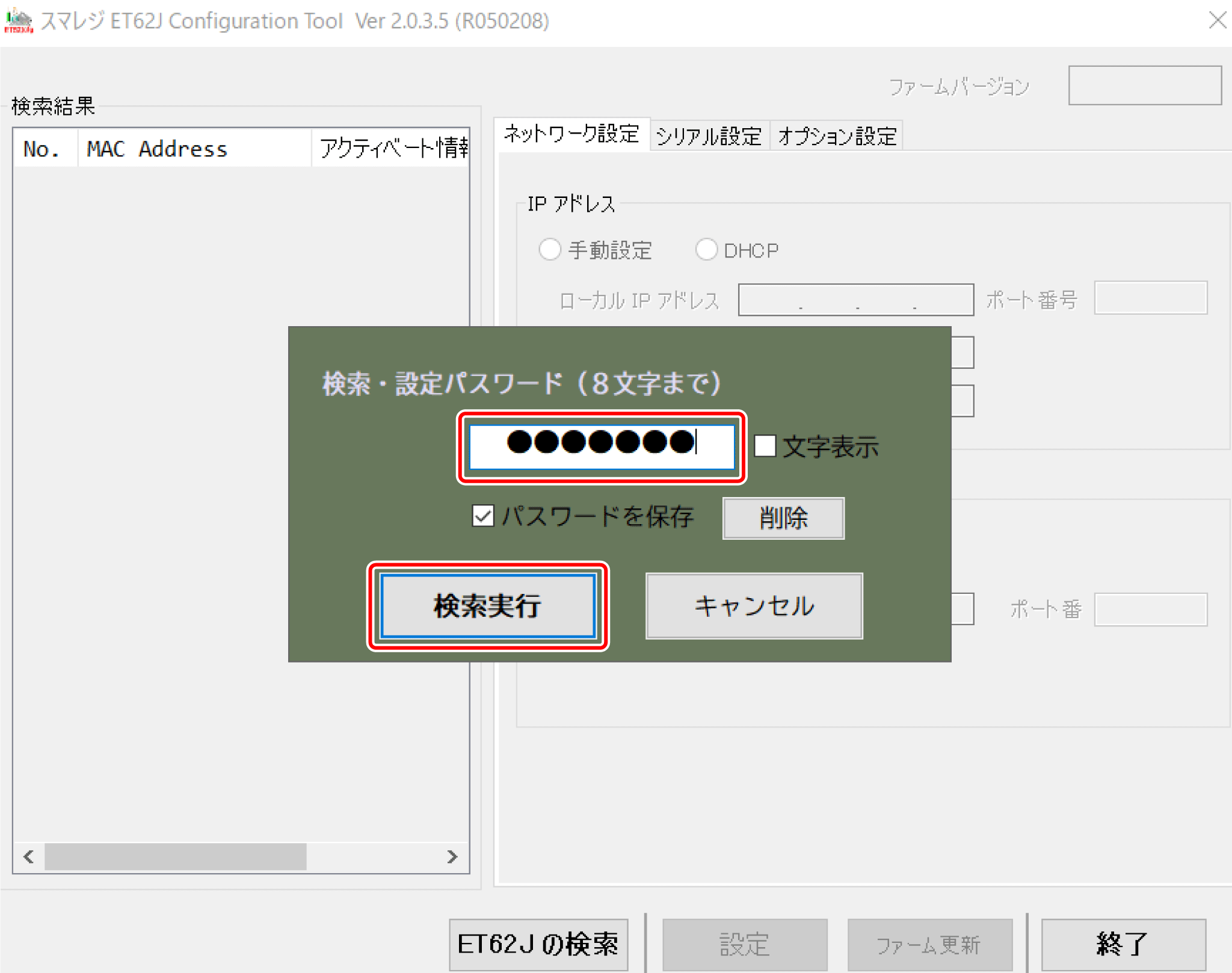

  3. 検索時のパスワード入力画面が表示されます

    パスワードへ『ratoc』と入力します。

    【確認】をクリックします。

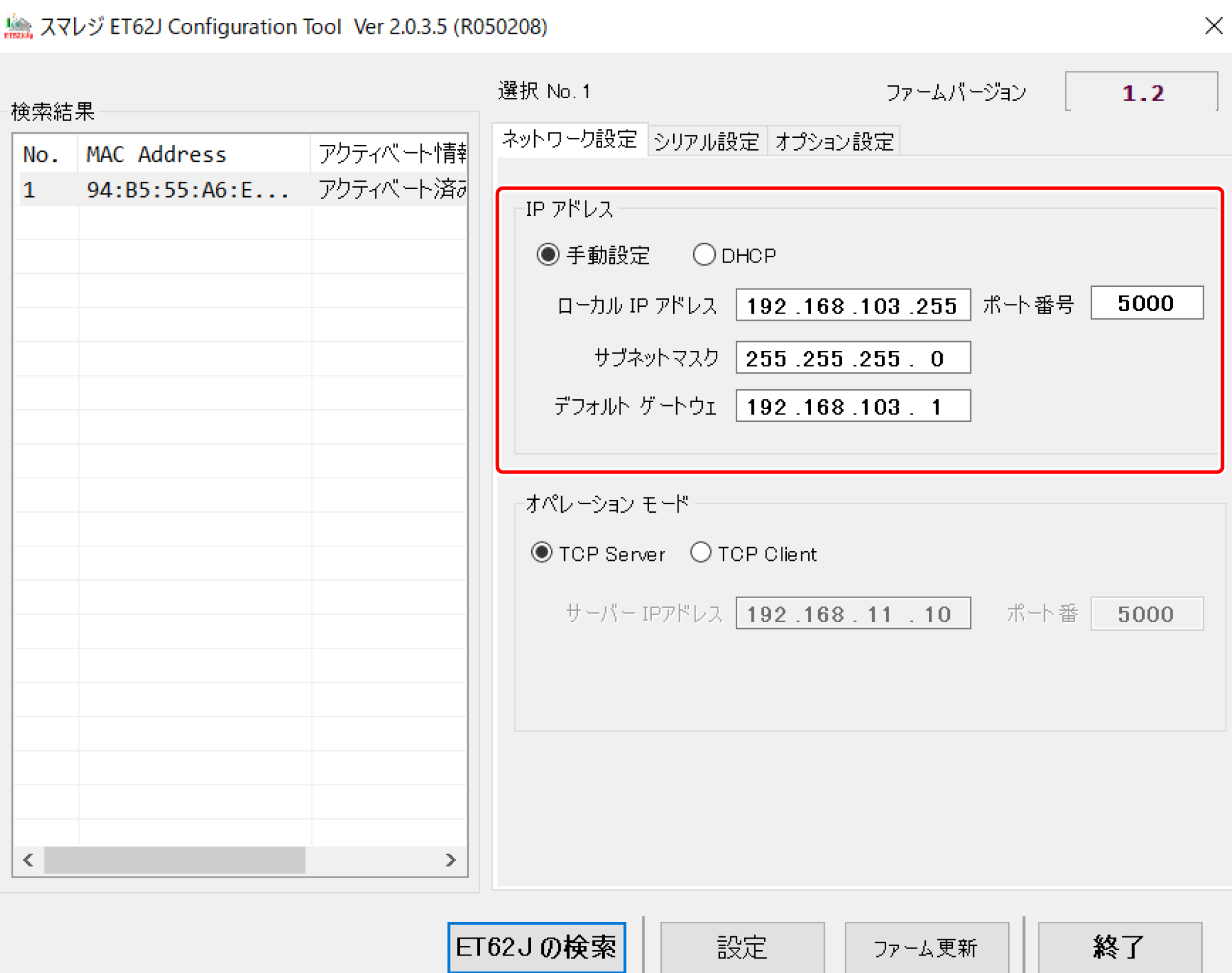

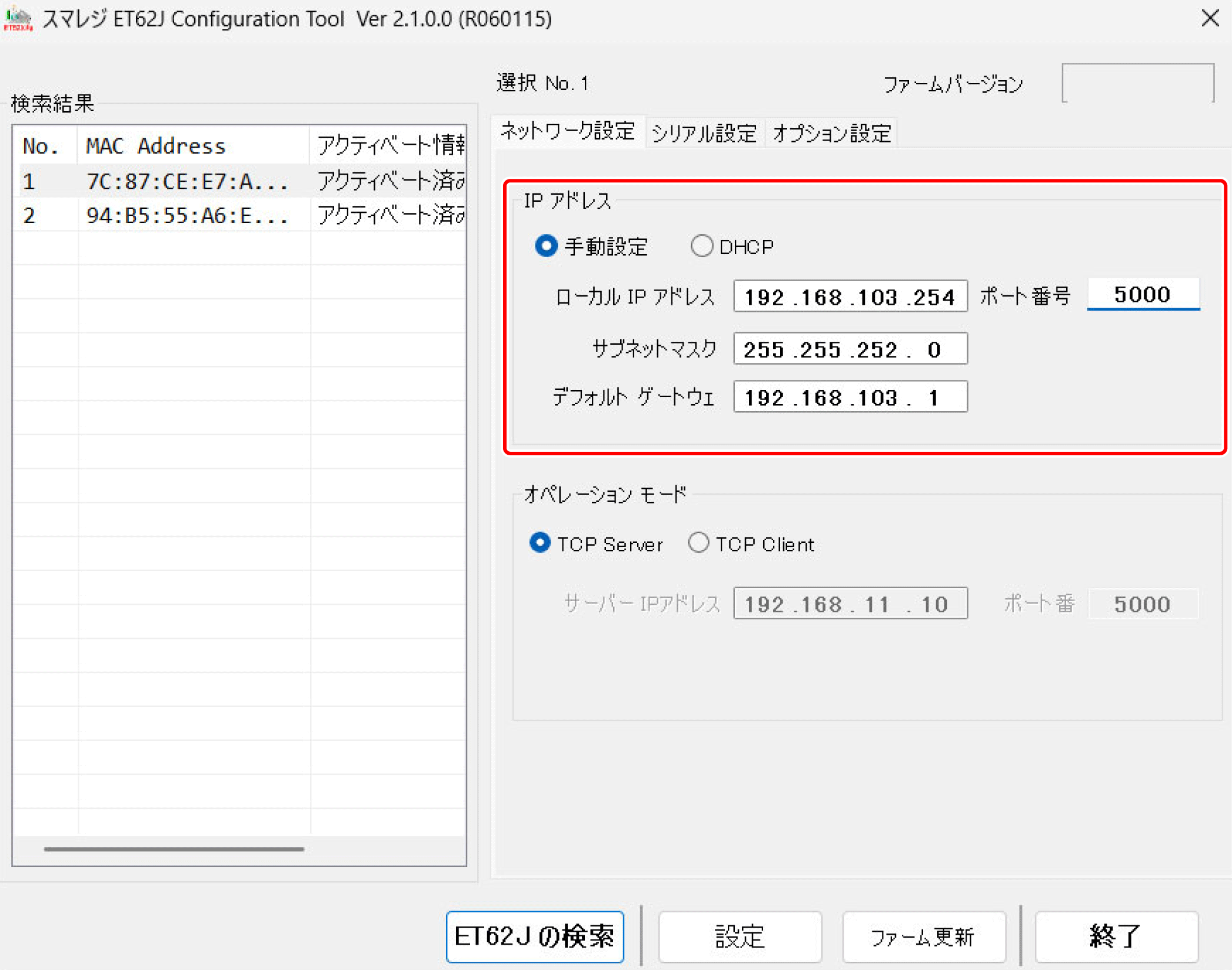

  4. 検索結果が各項目に反映されます

    数値が入ったことを確認し、【ポート番号】に『5000』と入力します。

    はじめてREX-ET60を設定する場合

    はじめて設定を行なう場合は、検索結果としてREX-ET60の初期値が入ります。

    【初期値】
    ローカルIPアドレス:192.168.11.2
    サブネットマスク:255.255.255.0
    デフォルトゲートウェイ:192.168.11.1

    店舗のネットワーク環境に合わせて数値を変更してください。

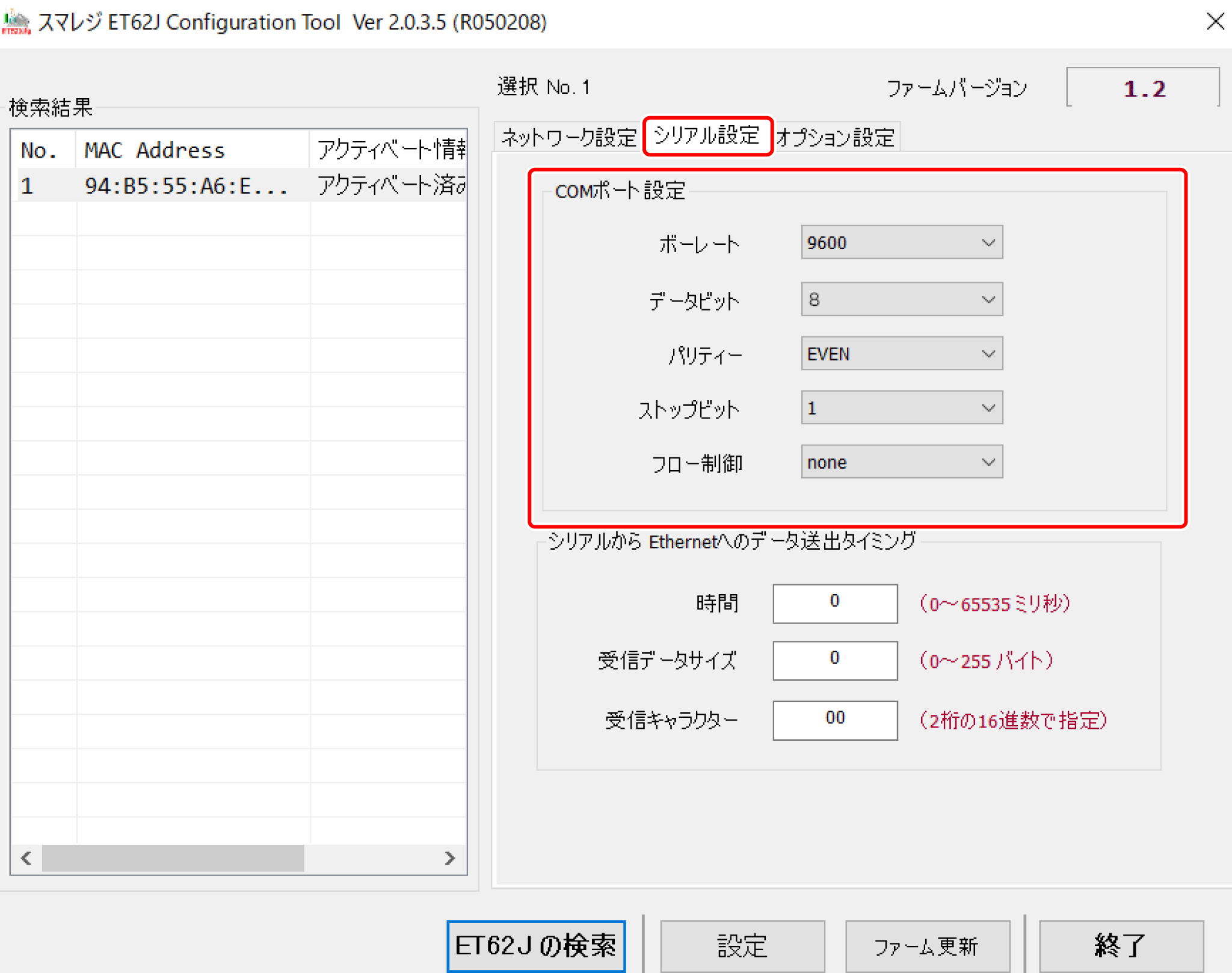

  5. 『シリアル』タブを選択し、設定に必要な数値を入力します

    入力する内容は以下をご確認ください。

    入力値

    ボーレート:9600
    データビット:8
    パリティー:EVEN
    ストップビット:1
    フロー制御:NONE

    半角英数字でご入力ください

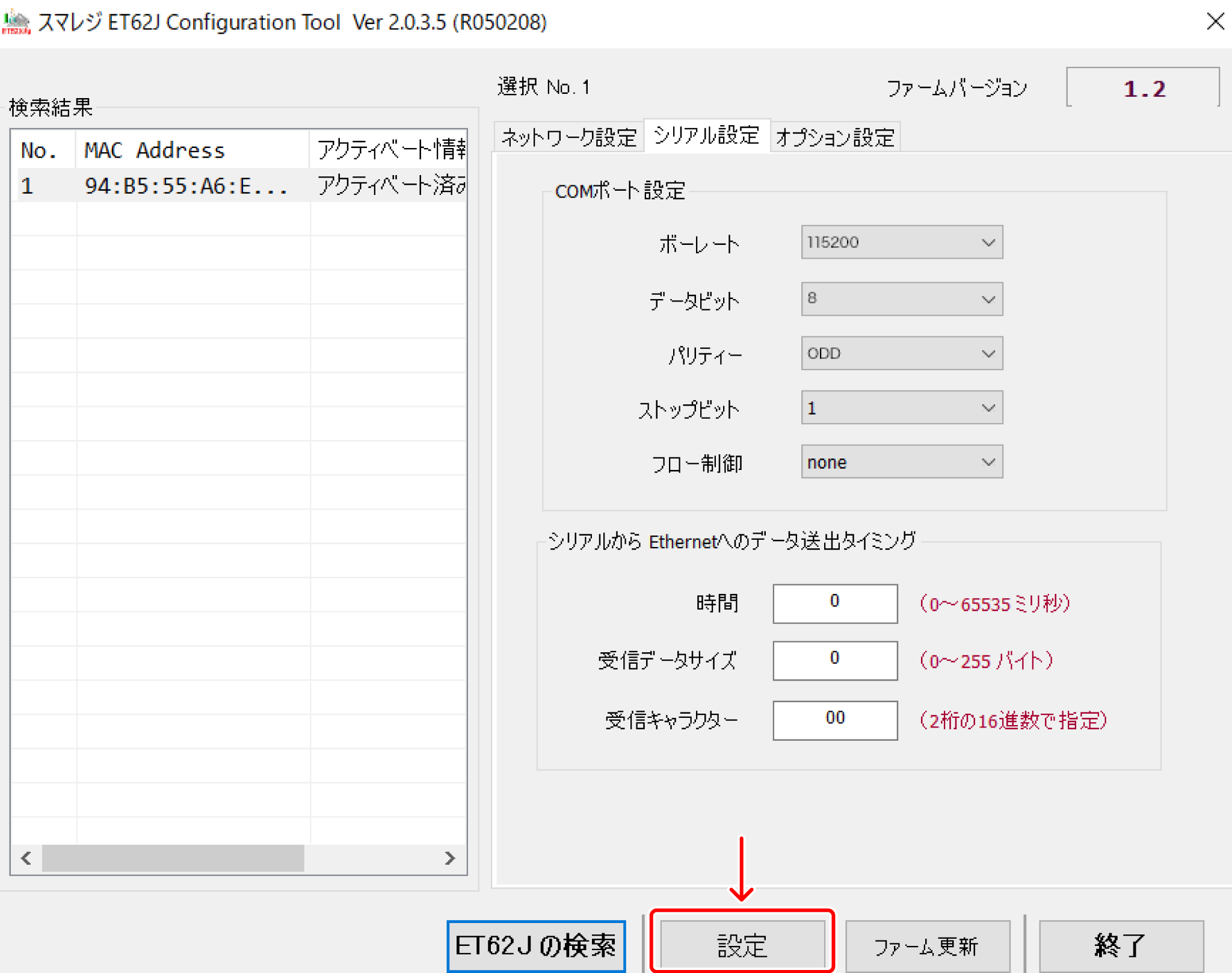

  6. 入力後、【設定】をクリックし、変換器の設定内容を保存します

STEP3 管理画面の設定方法

本文中の画像はクリックすると大きなサイズで表示されます

注意してください

CAT/CCT端末の連携は有料オプションです。

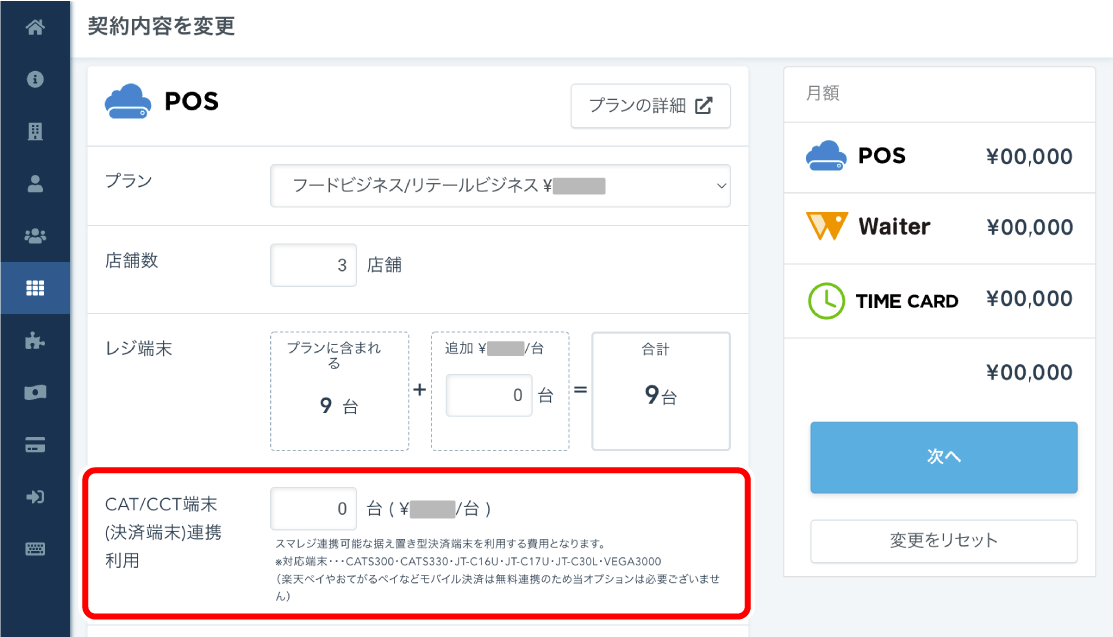

マイページから事前に『CAT/CCT端末連携利用』の項目で台数変更の手続きを行なってください。
変更方法は以下からご確認ください。
  1. CCT端末の一覧画面を開きます

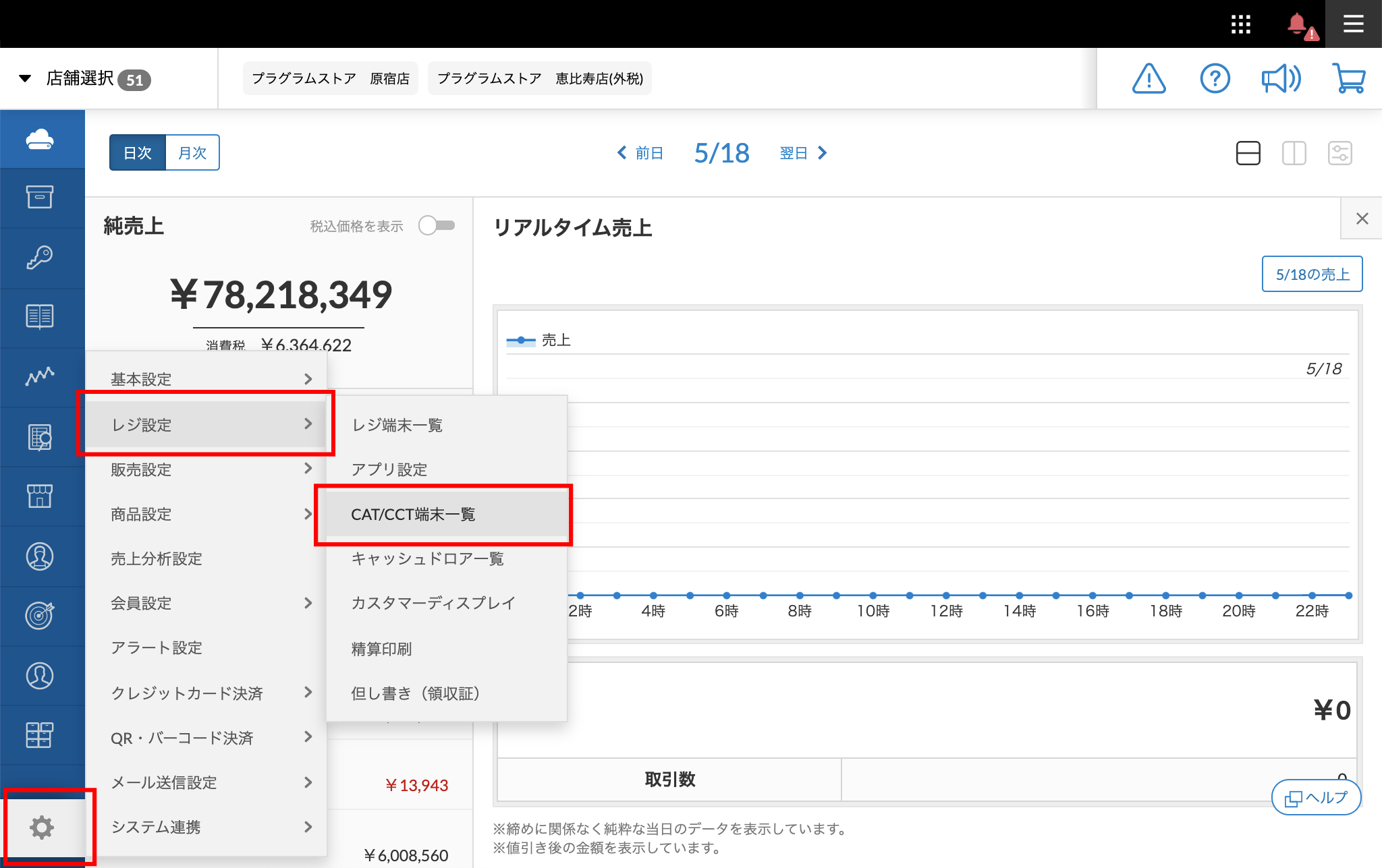

    管理画面にて、『設定 > レジ設定 > CCT端末一覧』を選択します。
  2. CCT端末の新規登録画面を開きます

    【新規端末登録】をクリックします。
  3. CCT端末の登録を行ないます
    『CCT端末名』『IPアドレス』『ポート番号』を入力し、【登録】をクリックします。
    設定項目については以下の表をご覧ください。
    項目 内容
    CAT/CCT端末名 利用する端末名を入力します。
    接続種別 利用する決済端末を選択します。
    『JT-C16U』『JT-C17U』『CATS300/CATS330』のいずれかを選択してください。
    IPアドレス REX-ET60で設定したIPアドレスを入力します。
    ポート番号 『5000』を入力します。
    シリアル番号 入力は不要です。
    接続種別で『JT-C16U』『JT-C17U』『CATS300/CATS330』を選択している場合、入力することができません
  4. CCT端末を紐づけるレジ端末の設定画面を開きます

    管理画面にて、『店舗 > 店舗一覧』を選択し、設定を行なう店舗名をクリックします。

    上部のタブから『端末の設定』を選択し、CCT端末を紐づけるレジ端末名をクリックします。

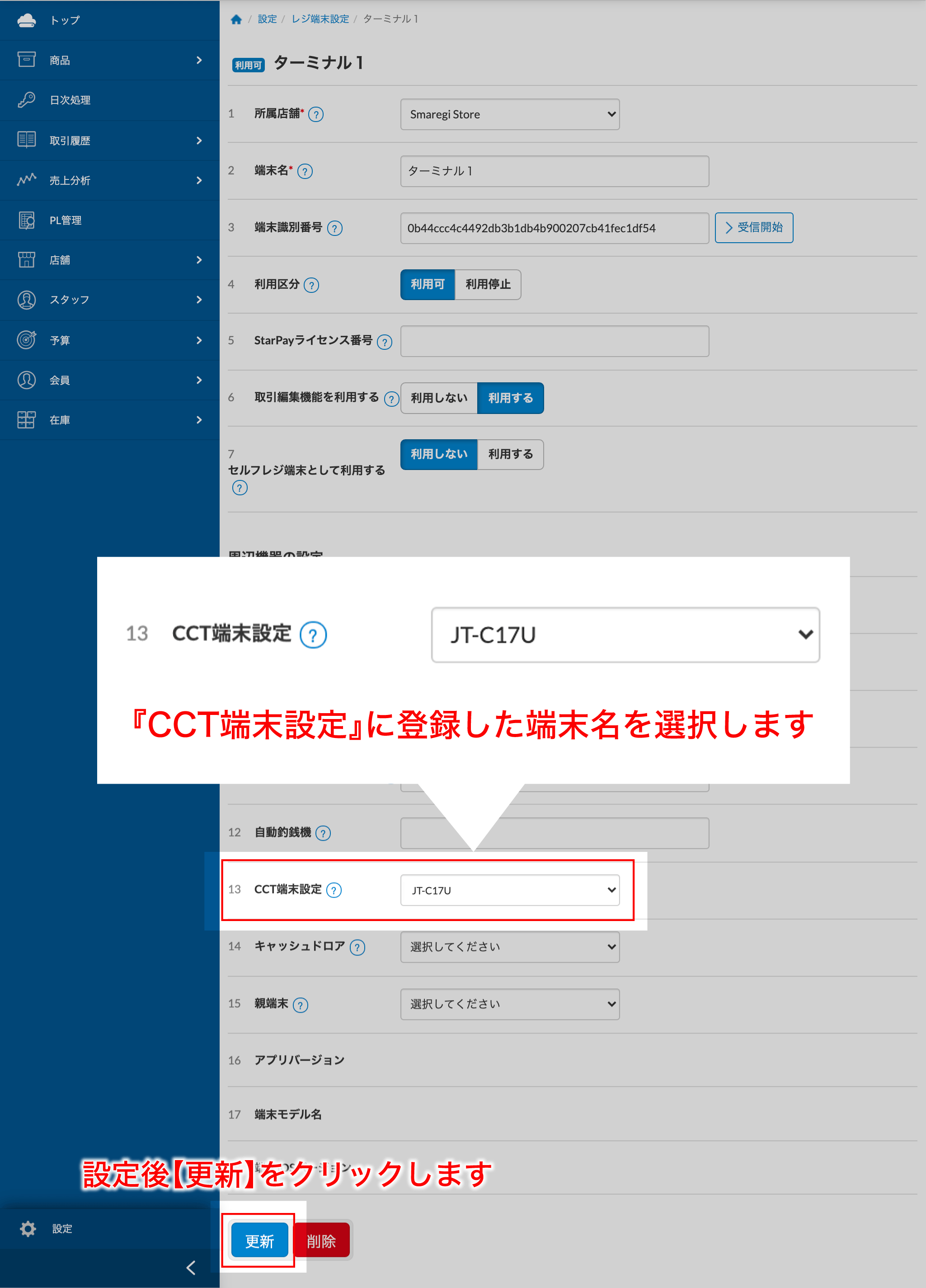

  5. CCT端末をレジ端末に紐づける設定を行ないます

    『CCT端末設定』の項目へ登録したCCT端末名を設定し、【更新】をクリックします。

    以上で設定は完了です。

STEP4 アプリの設定方法

本文中の画像はクリックすると大きなサイズで表示されます

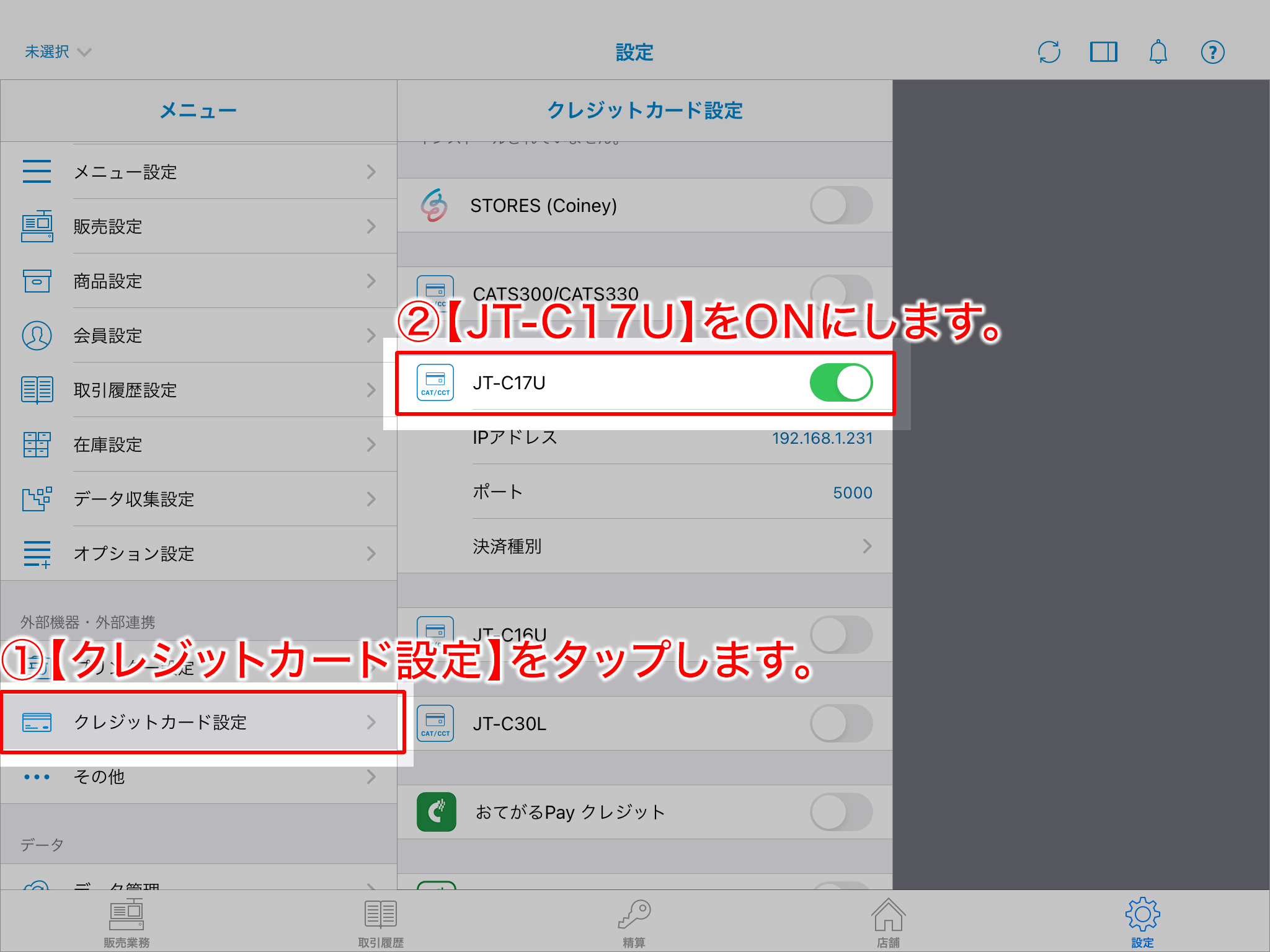

  1. スマレジ・アプリの設定で、利用する決済端末の設定をONにします
    本ページでは『JT-C17U』の設定を例にご案内します

    スマレジ・アプリにて、『設定 > クレジットカード設定』を選択します。

    『JT-C17U』の設定をONにします。

  2. 利用する決済種別の設定を行ないます

    『決済種別』をタップします。

    JT-C17Uで利用する決済種別にチェックを入れます。

    利用しない種別はチェックを外してください

注意してください

管理画面のアプリ設定で、スマレジ・アプリの設定を管理する場合、IPアドレスを一つしか設定しておくことができません。
複数台のクレジット決済端末を利用する場合は、管理画面のアプリ設定は使用しないでください。
