セイコーインスツル RP-F10をLANケーブル接続で利用する(Ethernet接続 / IPアドレスの割り当て)

レシートプリンター セイコーインスツル RP-F10を、Ethernet接続でお使い頂く場合のIPアドレスの設定方法について案内します。

接続前に型番をご確認ください

RP-F10-x27J1-3は『Ethernet(LAN)接続タイプ』
RP-F10-x27J1-4は『Bluetooth接続タイプ』になります。

※Bluetoothの接続方法はこちらをご覧ください

配線

  1. プリンター本体裏面にあるケーブルの挿し口を確認します。
    それぞれの挿し口の種類は画像の数字を確認してください。
    ① 電源ケーブル
    ② モジュラーケーブル(ドロアとの接続)
    ③ LANケーブル(ルーターとの接続)
    USB Type-Aの挿し口
    ※『②』はドロアと接続する場合のみ使用します
  2. 以下がドロア用のモジュラーケーブル以外を配線した状態です。

IPアドレスの設定



設定前に確認してください

プリンターの新しいIPアドレスを設定する前に、現在設定されているIPアドレスを確認しておく必要があります。
以下の手順に従って、現在のIPアドレスが印字されたレシートを出力してください。

1. プリンターの電源をOFFにします。
2. Feedボタンを押しながら電源をONにします。
(この際、レシートが印刷されるまでFeedボタンは押したままにしてください)
3. 長いレシートが印刷されたらFeedボタンを離し、最後にもう一度Feedボタンを押します。
IPアドレスは長いレシートに印字されています
確認したIPアドレスは『IPアドレスの設定』の手順3・手順4で利用します

  1. 『iOSホーム画面 設定アイコン > iOSの設定画面 > Wi-Fi』と選択し、Wi-Fi設定の画面を表示します。
    現在設定中のWi-Fi(【Wi-Fi】ボタンの直下に表示された、チェックのついたネットワーク名)欄の右端、青いアイコンをタップします
  2. 『【IPv4アドレス】項目 > 【IPを構成】欄』をタップし、IPv4の詳細設定画面を表示します。
  3. 【IPv4を構成】の設定ページが表示されるので、【手動】を選択します。
    画面中頃の【手入力のIP】項目に必要な情報を入力します。
    入力が完了したら【保存】をタップします。
    項目 説明
    IPアドレス ご利用の端末に割り当てるネットワークアドレスを入力します。
    IPアドレスの4つに区切られた数値の3つ目までを、プリンターから出力したレシートに印字されたIPアドレスと同じ数値にします。 4つに区切られた数値の、右端だけをレシートに印字されたIPアドレスと差異があるようにします。
    例:192.168.192.200(他に端末がある場合、同じ数値には設定出来ません)
    サブネットマスク 『255.255.255.0』と入力します。
    ルーター ローカルネットワークの基準値を入力します。
    プリンターから出力したレシートに印字された 『デフォルトゲートウェイ』と同様の数値です。
    例:192.168.192.1(右端の数値は必ず”1”です)
  4. この状態で一度設定のアプリを閉じて『safari』を開きます。
    safariでプリンターから出力したIPアドレスの数値を入力して検索をします。
  5. セイコーインスツル RP-F10のIPアドレスを設定する画面が表示されますので、【TCP/IP】をタップし、必要な情報を入力します。
    設定後は【Apply】をタップします。
    項目 説明
    IP Address ご利用の端末に割り当てるネットワークアドレスを入力します。
    IPアドレスの4つに区切られた数値の3つ目までを、店舗で利用するネットワークアドレスと同じ数値にします。 4つに区切られた数値の、右端だけ3桁の数値で設定します。
    【200~230】を推奨しております。(周辺機器のIPと被らないようにする為です) レシートに印字されたIPアドレスと差異があるようにします。
    例:192.168.1.210(他に端末がある場合、同じ数値には設定出来ません)
    Subnet Mask 『255.255.255.0』と入力します。
    Default Gateway Address ローカルネットワークの基準値を入力します。
    例:192.168.1.1(右端の数値は必ず”1”です)
    DHCP Client 『Disabled』を選択します。
  6. 設定するIPアドレスが間違いないかを確認し【OK】をタップします。
  7. プリンターからIPアドレスが印字されたレシートを出力します。
    プリンターの電源OFFし、Feedボタンを長押ししながら電源ONにすると、IPアドレスが印字されたレシートが出力されます。
    新しく設定されたIPアドレスが印字されRP-F10の設定完了となります。
  8. レジ端末のWi-Fiの設定を元に戻します。
    『【IPv4アドレス】項目 > 【IPを構成】欄』をタップし、IPv4の詳細設定画面を表示します。
  9. 【IPv4を構成】の設定ページが表示されるので、『自動』を選択した状態で『保存』をタップします。
    以上で、設定完了です。

設定完了後はWi-Fiの設定を必ず自動に戻してください

Wi-FiのIPV4アドレスの『IPを構成』を手動に切り替えると、一時的にインターネット接続が遮断されます。
インターネット接続を正常にするために、IPアドレスの設定完了後は必ず『IPを構成』を自動に戻してください。

スマレジ・アプリの設定

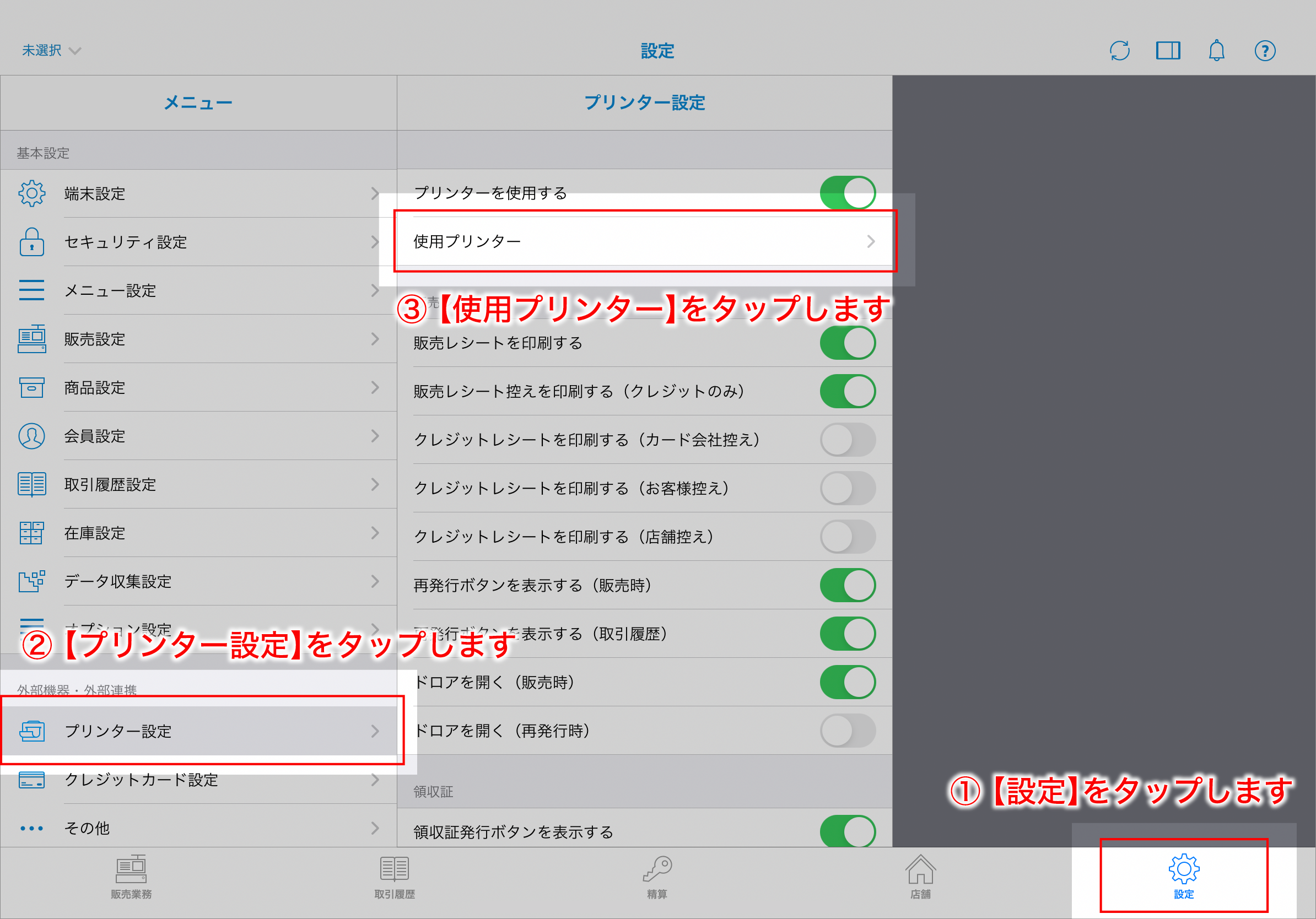

  1. スマレジ・アプリで『設定 > プリンター設定 > 使用プリンタ』と進み、使用プリンタの設定画面を開きます。

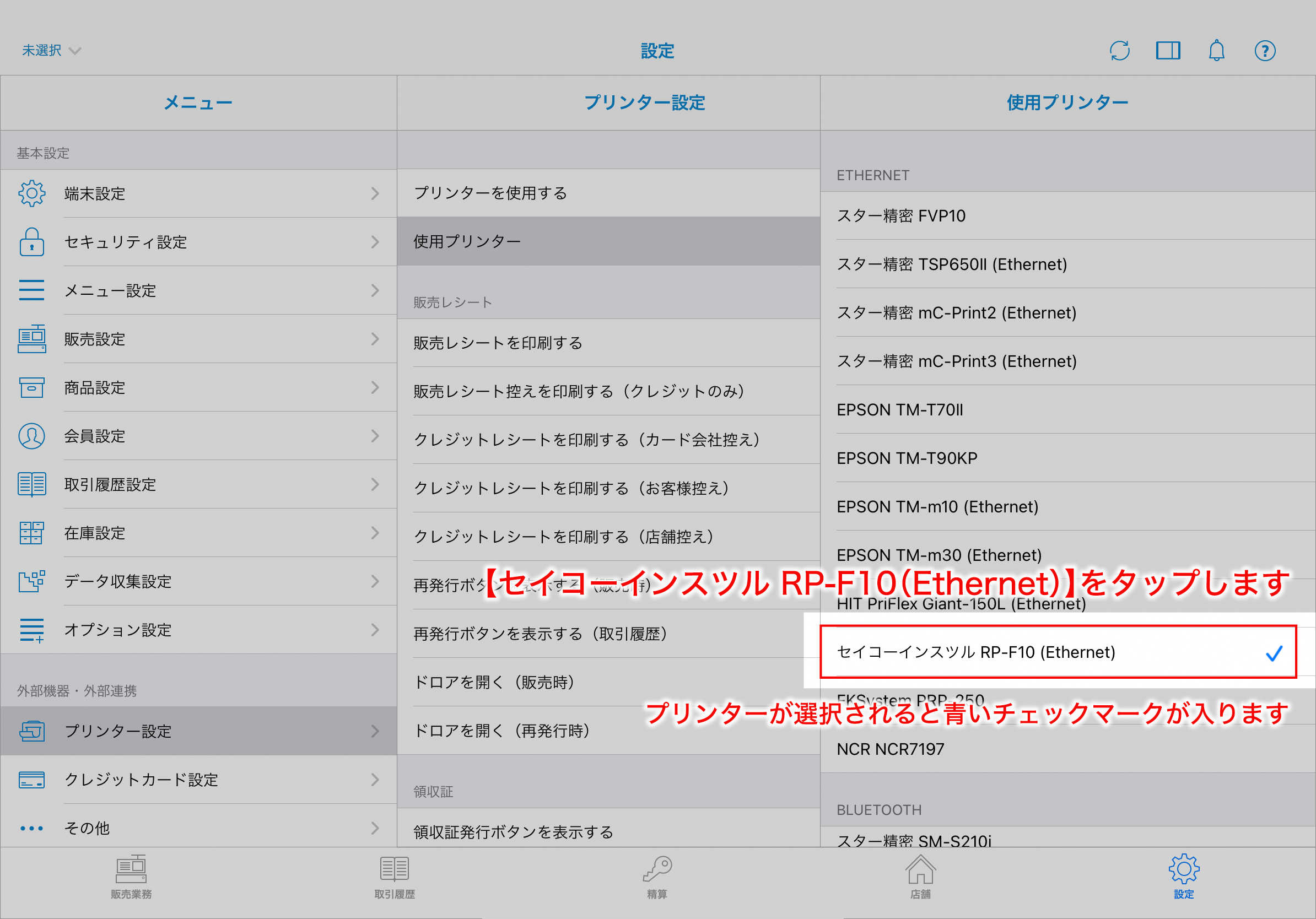

  2. プリンターの選択画面が表示されるので、Ethernet欄の【セイコーインスツル RP-F10(Ethernet)】を選択します。
  3. 上記の接続、設定を行なうことで、スマレジでセイコーインスツル RP-F10(Ethernet)を利用することができます。

スマレジ管理画面の設定

  1. スマレジ管理画面から、レジ端末に設定するIPアドレスの設定をします。

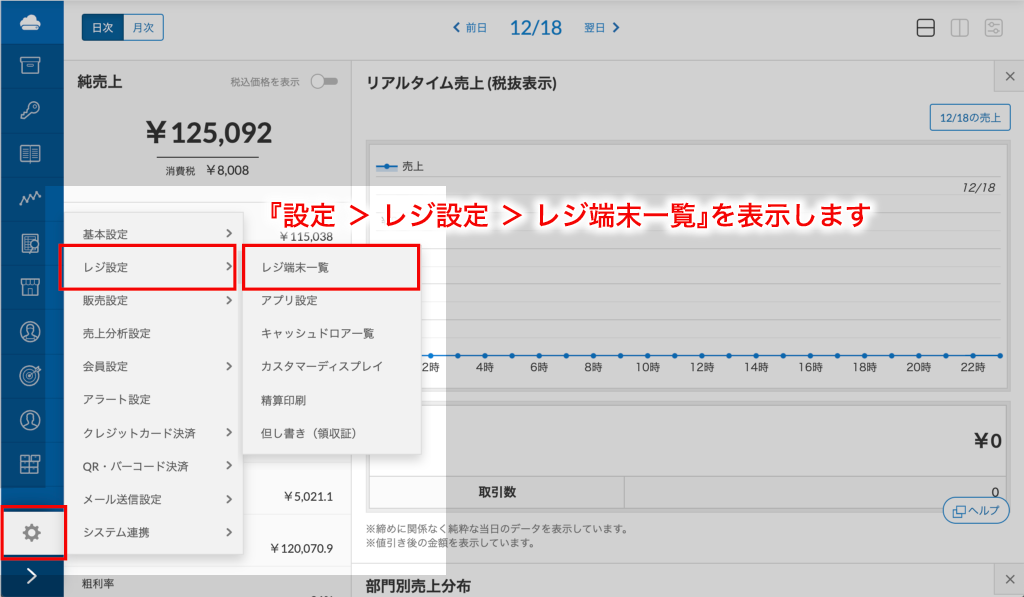

    スマレジ管理画面の『設定 > レジ設定 > レジ端末一覧』を表示します。

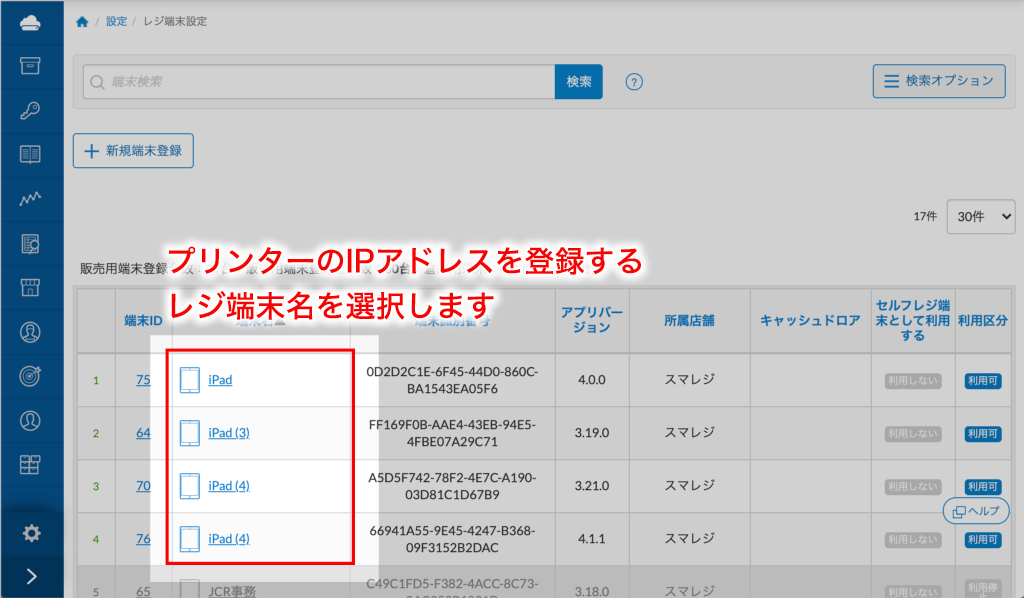

  2. 登録端末が一覧で表示されるので、IPアドレスの設定を行なう端末を選択します。

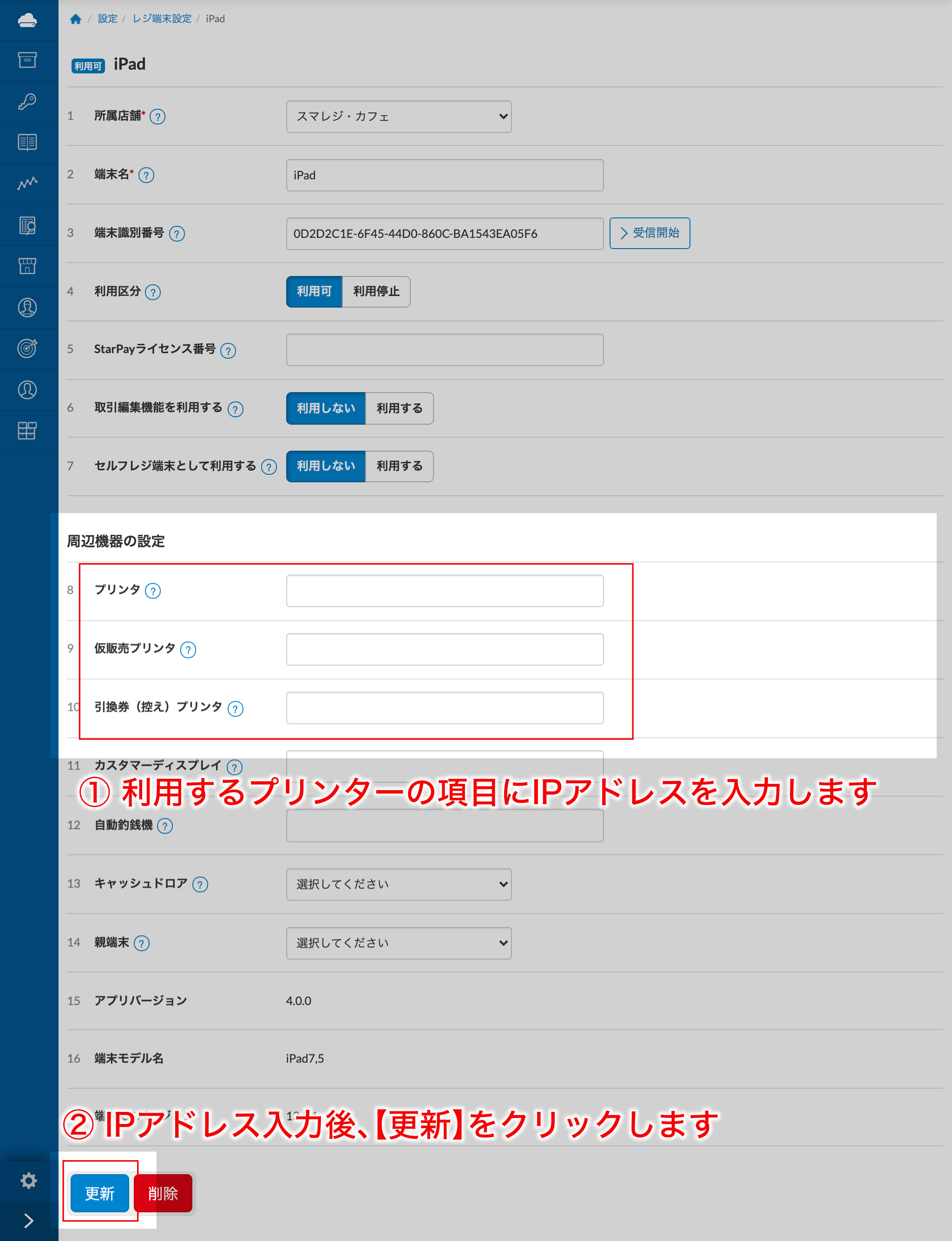

  3. 詳細設定画面の『プリンタ』欄に、プリンターのIPアドレスを入力します。
    ※IPアドレスはプリンターのセルフ印字で確認できます
    入力完了後、画面下部の【更新】をクリックします。

注意してください

・セイコーインスツル RP-F10のご利用可能なレシート幅は80mm or 58mmとなっております。
・プリンターの設定・登録を行なった後は、必ずスマレジ・アプリのデータ同期(店舗)を行なってください。
