セイコーインスツル RP-F10をLANケーブル接続で利用する（Ethernet接続 / IPアドレスの割り当て）

レシートプリンター RP-F10は、型番によって接続可能な方法が異なります。
このページでは、Ethernet（LAN）の接続方法が可能な型番の確認と、お使いいただく際の設定方法についてご案内しています。

USB接続が可能な端末か確認する

※ 本文中の画像はクリックすると大きなサイズで表示されます
型番を確認する

本体背面に型番やシリアルが記載されたラベルが貼付されています。

ラベルの『Type No.』項目をご確認ください。
『RP-F10-x27J1-3』がEthernet（LAN）接続タイプです。

※ その他の型番の場合、Ethernet（LAN）接続ではご利用いただけません
※ Bluetoothの接続方法についてはこちらをご覧ください
※ USBの接続方法についてはこちらをご覧ください

配線

※本文中の画像はクリックすると大きなサイズで表示されます
  1. プリンター本体裏面にあるケーブルの挿し口を確認します

    それぞれの挿し口の種類は画像の数字を確認してください。

    電源ケーブル

    モジュラーケーブル（ドロアとの接続）

    USB Type-Aの挿し口

    LANケーブル（ルーターとの接続）

    ※『②』はドロアと接続する場合に使用します
    ※『③』は周辺機器の接続に使用します
  2. LANケーブルを配線した状態です


IPアドレスの設定

※iOS10以前のバージョンでネットワーク設定を行なう場合はこちらをご確認ください
※本文中の画像はクリックすると大きなサイズで表示されます
  1. プリンターに設定されているIPアドレスを確認します

    プリンターの電源をOFFにします。

    Feedボタンを押しながら電源をONにします。
    （この際、レシートが印刷されるまでFeedボタンは押したままにしてください）

    長いレシートが印刷されたらFeedボタンを離し、最後にもう一度Feedボタンを押します。

    ※IPアドレスは長いレシートに印字されています
    ※確認したIPアドレスは『IPアドレスの設定』の手順3・手順4で利用します
  2. iPadのsafariを開き[手順1]で控えたIPアドレスを検索します

  3. RP-F10のIPアドレスを設定します


    【TCP／IP】をタップし、必要な情報を入力します。

    設定後は【Apply】をタップします。

    項目 内容
    IP Address ご利用の端末に割り当てるネットワークアドレスを入力します。
    IPアドレスの4つに区切られた数値の3つ目までを、店舗で利用するネットワークアドレスと同じ数値にし、4つ目を異なる数値で設定します。
    （その他の周辺機器とIPアドレスの重複を防ぐため、4つめのセグメントは200~254の値を推奨しています）
    例：192.168.1.210
    Subnet Mask 『255.255.255.0』と入力します。
    Default Gateway Address ローカルネットワークの基準値を入力します。
    例：192.168.1.1（右端の数値は必ず”1”です）
    DHCP Client 『Disabled』を選択します。
  4. 設定するIPアドレスを確認します

    確認後、【OK】をタップします。
  5. プリンターからIPアドレスが印字されたレシートを印刷します
    プリンターの電源OFFし、Feedボタンを長押ししながら電源ONにすると、IPアドレスが印字されたレシートが出力されます。
    新しく設定されたIPアドレスが印字されRP-F10の設定完了となります。

スマレジ管理画面の設定

※本文中の画像はクリックすると大きなサイズで表示されます
  1. 管理画面にて、レジ端末の設定画面を開きます

    『設定 ＞ レジ設定 ＞ レジ端末一覧』を選択します。
  2. 登録端末が一覧で表示されるので、IPアドレスの設定を行なう端末名を選択します。

  3. IPアドレスを設定します

    プリンタの項目に設定したIPアドレスを入力します。

    【更新】をクリックします。

注意してください

・セイコーインスツル RP-F10でご利用可能なレシート幅は80mmか58mmです

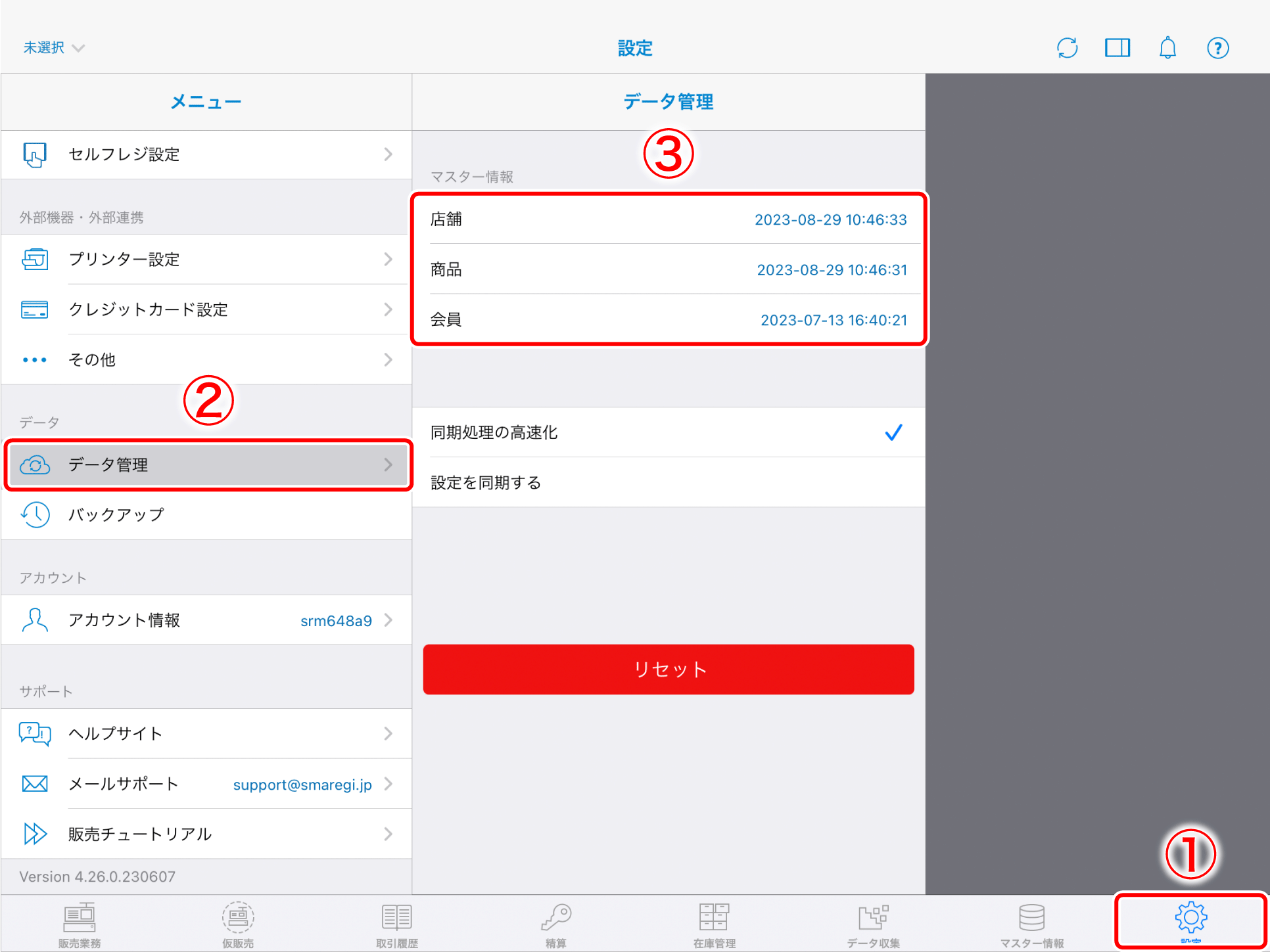

・プリンターの設定変更や登録を行なった場合、必ずスマレジ・アプリのデータ同期を行なってください

スマレジ・アプリの設定

※本文中の画像はクリックすると大きなサイズで表示されます
  1. スマレジ・アプリにて、使用プリンターの設定画面を開きます

    『設定 ＞ プリンター設定 ＞ 使用プリンター』を選択します。
  2. スマレジ・アプリにて、使用プリンターの設定画面を開きます

    『設定 ＞ プリンター設定 ＞ 使用プリンター』を選択します。
  3. Ethernet欄の【セイコーインスツル RP-F10（Ethernet）】を選択します
