Wired BOX-Type ASR-P351Nの設定方法

必要な機器と環境

管理画面の設定を行う

1. 契約変更を行います


   スマレジのマイページから、『AsReader Wired Box-Type』をご利用になる台数分ご契約を行います。
   マイページの表示方法とご契約方法の詳細は下記のページをご覧ください。

   ※ リテールビジネスプラン未満の場合は、プランの変更も行ってください。

   • 契約内容を変更する（プラン変更など）
2. レジ端末一覧画面を開きます







   スマレジの管理画面を表示し『設定 ＞ レジ設定 ＞ レジ端末一覧』をクリックします。
3. レジ端末の設定画面を開きます







   レジ端末一覧から、『Wired BOX-Type』を利用するレジ端末名をクリックします。

   端末名で特定できない場合は、下記の方法で『端末の識別番号』を確認してください。

   レジ端末が特定できない場合は








   スマレジ・アプリで『設定 ＞ アカウント情報』をタップすると、『端末識別番号』を確認できます。

   管理画面の一覧にも端末識別番号が表示されておりますので、一致する端末を選択してください。

4. Wired BOX-Typeを有効にします


   『AsReader Wired BOX-Typeを利用する』の項目で『利用する』を選択します。



   ページ下部の【更新】をクリックします。

   以上で管理画面での設定は完了です。


ASR-P351Nを設置する

1. PoEインジェクターにLANケーブル（PoE）を接続します


   PoEインジェクターの『PoE / DATA』と記載されている端子に、PoEのLANケーブルを接続します。

2. PoEのLANケーブルをRFIDリーダーに接続します


   PoEのLANケーブルを、RFIDリーダー（ASR-P351N）のLAN端子に接続します。

3. PoEインジェクターとルーターをLANケーブルで接続します


   店舗のルーターにCategory 5以上のLANケーブルを接続し、反対側をPoEインジェクターの『DATA』と記載されている端子に接続します。

4. PoEインジェクターに電源ケーブルを接続します


   PoEインジェクターに電源ケーブルを接続し、コンセントに差し込みます。

5. 機器のランプを確認します


   緑のライトが2つ点灯していることを確認します。

   点灯が確認できたら、機器の設置は完了です。



   画像は接続後の全体イメージです。

   全てが正しく配線されていることが確認できたら、設置手順は完了です。

   iPadとASR-P351Nは同じネットワークに接続してください

   PoEインジェクターを接続したルーターのネットワークと、レジのiPadが接続しているネットワークが同じであることを必ずご確認ください。
   レジのiPadが別のWi-Fiに接続されている場合、ASR-P351Nとの連携ができません。
   また、ASR-P351N本体は有線LANケーブルでの接続が必須です。

スマレジ・アプリを設定する

1. スマレジ・アプリで同期を行います







   管理画面の設定変更は同期をすることで、スマレジ・アプリに反映されます。
   『設定 ＞ データ管理 ＞ [マスター情報] 店舗』をタップします。

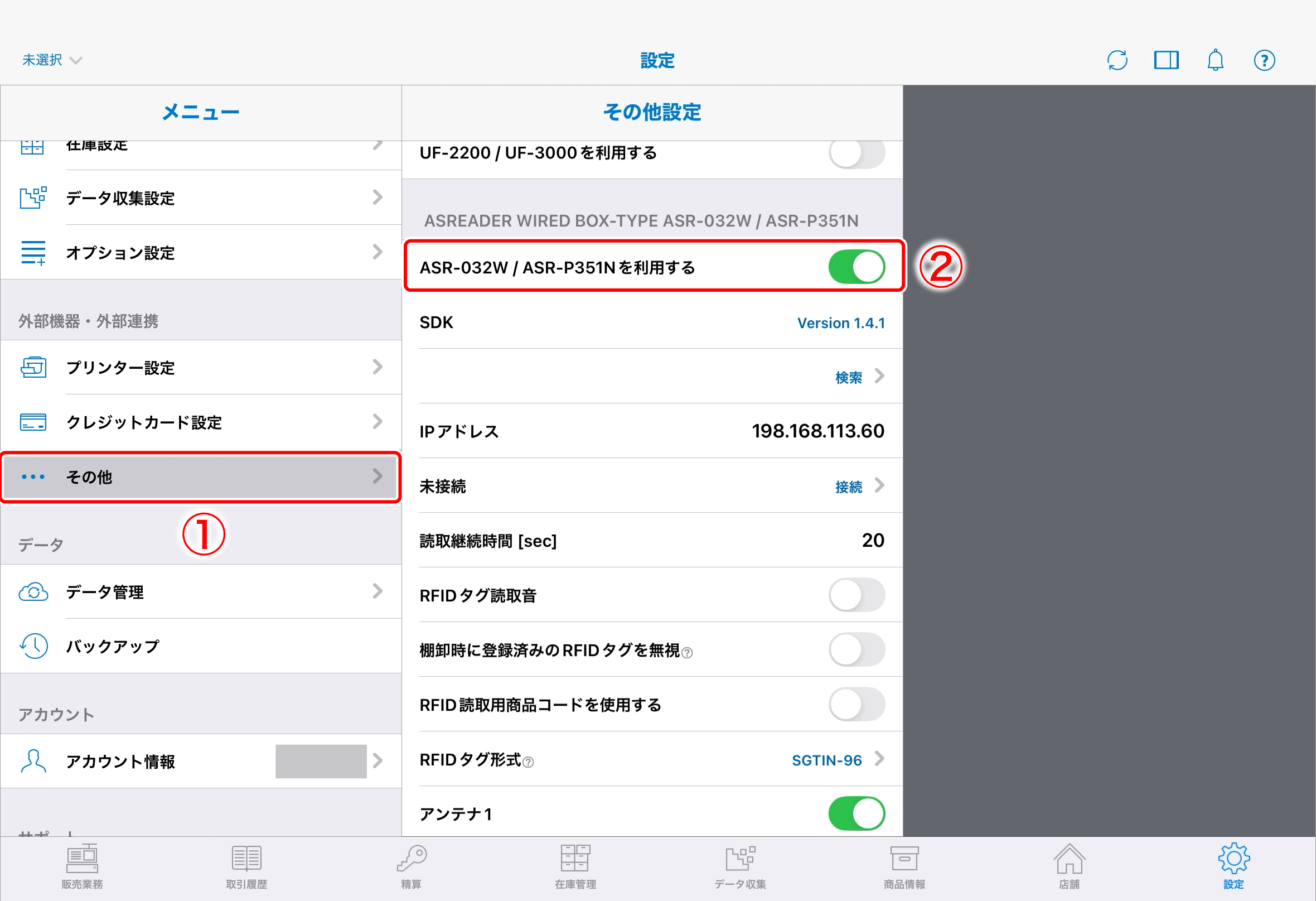

2. RFIDリーダーを有効にします


   設定画面の【その他】をタップします。

   『ASR-032W / ASR-P351Nを利用する』をONにします。

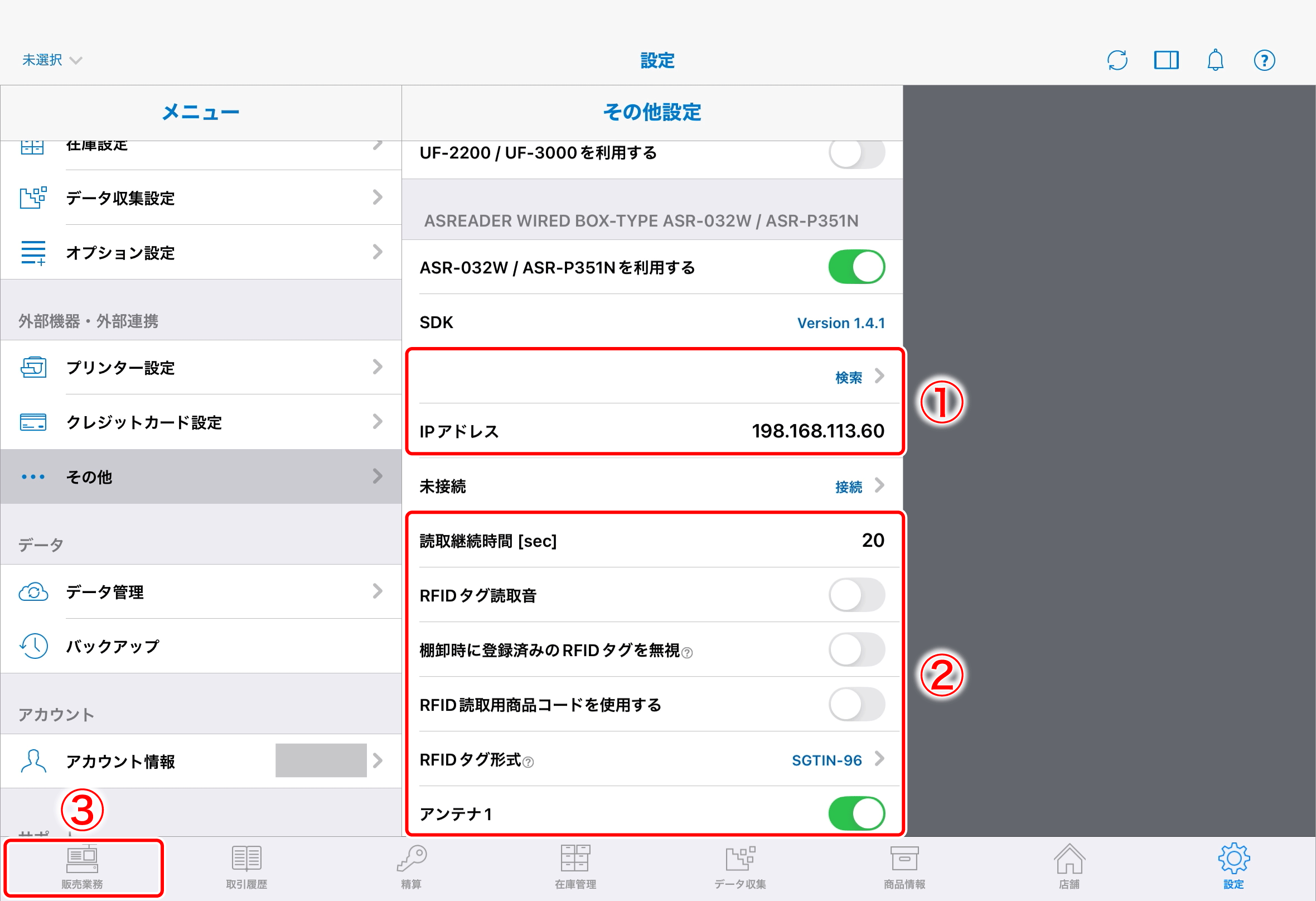

   『検索』をタップします。
   正しく接続されている場合、自動でIPアドレスが入力されます。

   『販売業務』をタップしてレジ画面を表示します。

3. RFIDリーダーと接続します


   【接続】をタップします。



   『読取開始』と表示されたら設定は完了です。

   『読取開始』と表示されない場合

   • レジのiPadと、PoEインジェクターを接続したルーターが同じネットワークに接続されているかご確認ください
   • PoEインジェクターのランプが点灯しているか、LANケーブルが『PoE / DATA』『PoE』に正しく差し込まれているかご確認ください

レジで商品を読み取る

1. 商品をアンテナの上に置きます


   RFIDチップ（ICタグ）が付いている商品を、アンテナの上に置きます。

2. 読み取りを行います


   商品を置いた状態で、レジ画面の【読取開始】をタップします。

3. 読み取られた商品を確認します


   読み取られた商品がレジ画面に表示されます。

   商品が合っているかを確認し、問題なければそのままレジ業務を行なってください。

読み込みマークが表示され続ける場合は



スマレジ・アプリの再起動をお試しください。

• スマレジ・アプリやレジ端末を再起動する
