【決済端末】PAYGATE Stationと連携させる

対象プラン

  • スタンダード
  • プレミアム
  • プレミアム
    プラス
  • フード
    ビジネス
  • リテール
    ビジネス



決済端末PAYGATE Station(ペイゲートステーション)をスマレジと連携することで、QR決済をはじめとした様々な決済方法に対応できます。
このページでは、PAYGATE Stationのご利用前の準備についてご案内しています。

本ページの案内に関連した動画のご用意があります。
PAYGATE Station L 設定方法について

充電しながらの使用はお控えください

スマレジ・PAYGATE端末を使用する際は、充電ケーブルを接続せずに使用してください。
充電しながら使用すると、内蔵されているリチウムイオン電池の劣化が早まり、故障の原因となります。

1. ネットワークを接続する

IPアドレスを固定するため、IP設定を【静的】にする必要があります。
IPアドレスの『静的』とは、接続や切断のたびにIPアドレスが変わることのない、固定されたIPアドレスを使用する設定です
本文中の画像はクリックすると大きなサイズで表示されます
  1. PAYGATE端末で設定画面を開きます

    【アプリ】ボタンをタップします。

    【設定】をタップします。

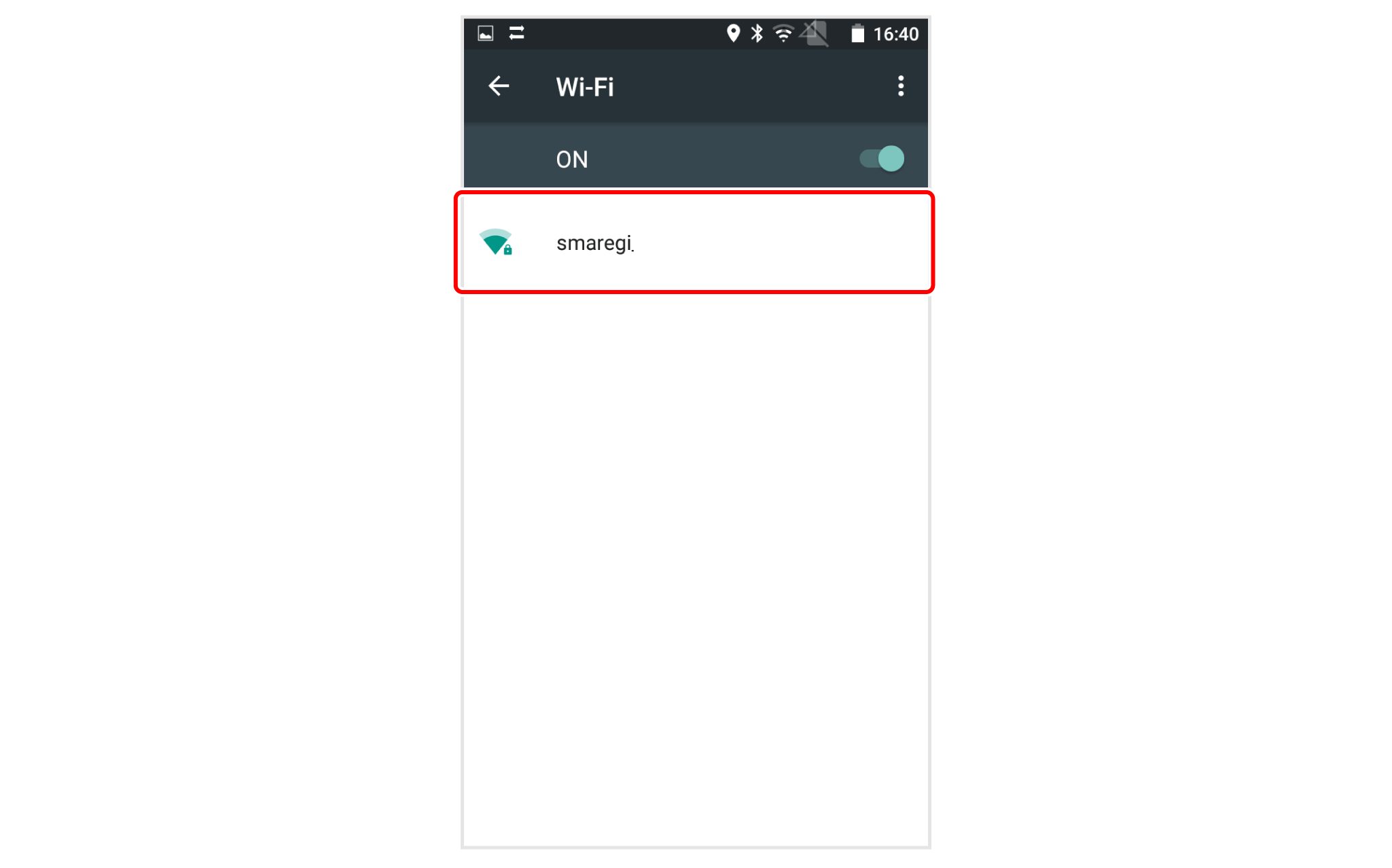

  2. レジ端末と同じWi-Fiを選択します

    【Wi-Fi】をタップします。

    レジ端末と同じWi-Fiをタップします。

    すでに繋がっている場合は【切断】をタップして一度接続を解除します
    (IPアドレスを【静的】に設定するためです)
    PAYGATE Station LはWi-Fi帯域 5GHzに対応しておりません。
    ご利用の際は、レジ端末もあわせて2.4GHzで接続してください
  3. Wi-Fi接続の設定を行ないます

    Wi-Fiのパスワードを入力します。

    『詳細設定項目』をタップして、チェックを入れます。

    IP設定を『静的』に変更します。

  4. IPアドレスを設定します

    『IPアドレス』を入力します。

    IPアドレスを入力すると、『ゲートウェイ』以下は自動で入力されます
    IPアドレスはスマレジ ・アプリの設定で使用します
    ご利用の際は、レジ端末もあわせて2.4GHzで接続してください

    【接続】をタップします。

2. アプリシリアルNo.を入力する

本文中の画像はクリックすると大きなサイズで表示されます
    1. PAYGATE管理画面にログインします

      PAYGATE管理画面のログイン画面を開き、『ログインID』と『パスワード』を入力します。

      『ログインID』と『パスワード』は、アカウント登録時にメールにてお送りしています

      【ログイン】をクリックします。

    2. 『アプリシリアルNo.』を確認します

      左メニューから『リーダー管理』をクリックします。

      『登録リーダー一覧』にある該当リーダーの『アプリシリアルNo.』を控えます。

      『リーダーシリアルNo.』は、端末背面のシールに記載されています
    3. PAYGATEアプリを起動します

      【アプリ】ボタンをタップします。

      アプリ一覧から【PAYGATE Station】をタップします。

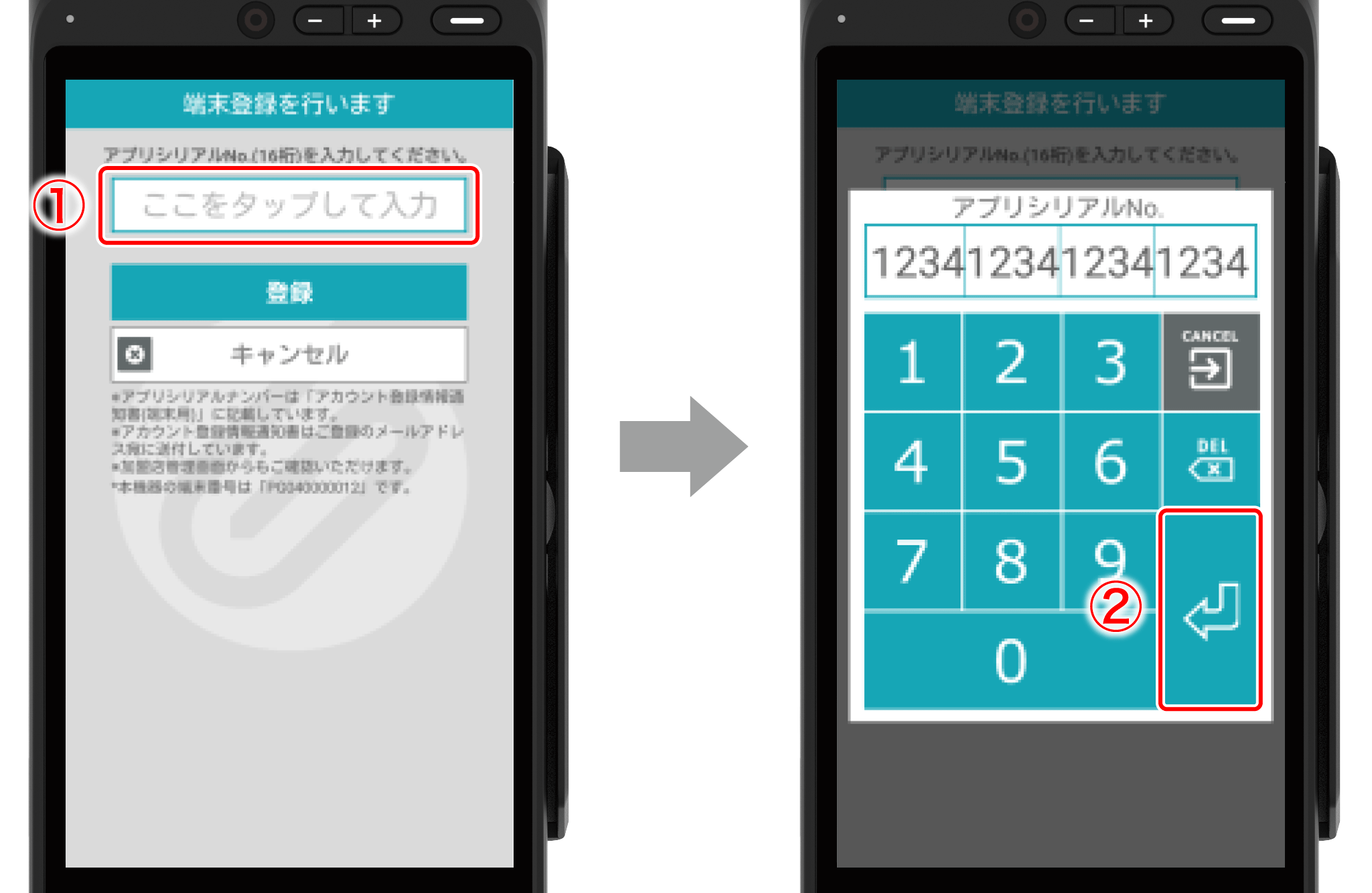

    4. 『アプリシリアル No.』を入力します

      入力欄をタップします。

      で控えた16桁の『アプリシリアル No.』を入力し、エンターキーをタップします。

    5. ご契約の決済方法ボタンが表示されたら完了です

      【登録】をタップします。

      決済方法選択画面が表示されたら登録完了です。

      ご契約のある決済方法ボタンが表示されます
      登録完了後は【PAYGATE Station】アプリをタップすると、決済方法ボタンが表示されます

ワンポイントアドバイス

PAYGATEとスマレジを連携するためには、上記の初期設定以外にPAYGATEの専用アプリ【PaygateStationBridge】が必要になります。
詳しくはこちらのページをご覧ください。

3. パスコードを有効にする

本文中の画像はクリックすると大きなサイズで表示されます
  1. PAYGATE管理画面にログインします

    PAYGATE管理画面のログイン画面を開き、『ログインID』と『パスワード』を入力します。

    『ログインID』と『パスワード』は、アカウント登録時にメールにてお送りしています

    【ログイン】をクリックします。

  2. 『登録リーダー詳細』画面を開きます

    左メニューから『リーダー管理』をクリックします。

    『登録リーダー一覧』にある該当リーダーの『リーダーシリアルNo.』をクリックします。

    『リーダーシリアルNo.』は、端末背面のシールに記載されています
  3. パスコードを設定します

    任意の数字4桁でパスコードを入力します。

    初期値は『0000』が設定されています

    【確認】ボタンをクリックします。

  4. 設定を反映します

    【更新】ボタンをクリックします。

  5. PAYGATEアプリを起動します

    【アプリ】ボタンをタップします。

    アプリ一覧から【PAYGATE Station】をタップします。

  6. 設定画面を開きます

    『メニュー』ボタンをタップします。

    『設定』ボタンをタップします。

  7. パスコードロックを有効にします

    【パスコード有効にする】をタップします。

  8. パスコードロックを適用します

    PAYGATE管理画面で設定した4桁のパスコードを入力すると、パスコードロックが適用されます。

4. 外部連携をONにする

本文中の画像はクリックすると大きなサイズで表示されます
  1. 設定画面を開きます

    『メニュー』ボタンをタップします。

    『設定』ボタンをタップします。

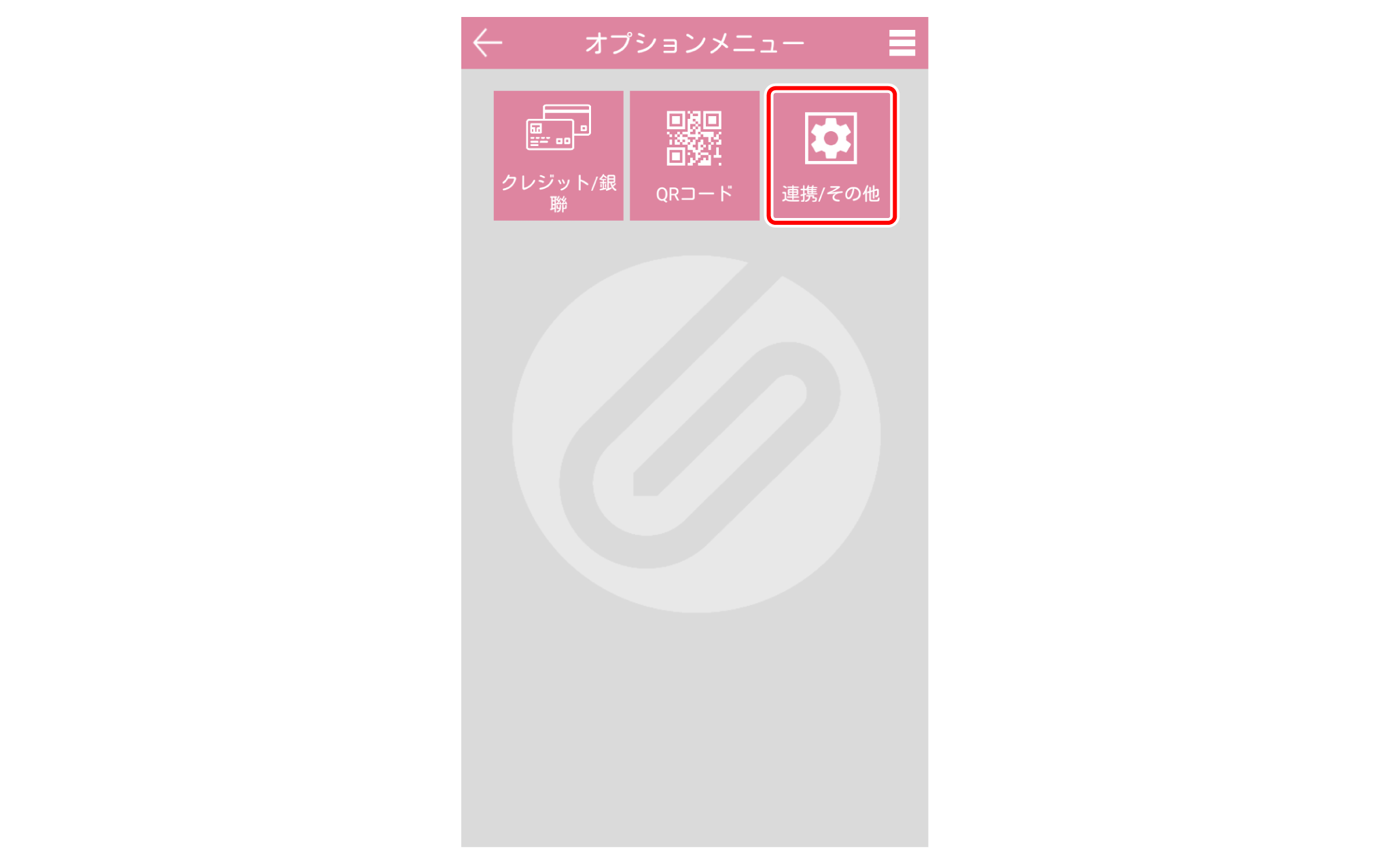

  2. 連携設定画面を開きます

    『オプション』ボタンをタップします。

    『連携/その他』ボタンをタップします。

  3. 連携設定を行ないます

    『外部連携』と『連携専用ホーム画面』をONにします。

    オプション画面に『外部連携』ボタンが表示されるようになります。

5. スマレジとPAYGATEを連携する

スマレジ ・アプリでPAYGATEの情報を登録します。
【カメラ読み取り】機能は「スマレジ・アプリ ver.4.24.1・PAYGATE Station ver.1.14.0・PAYGATE Bridge ver1.5.0」からご利用いただけます。
それぞれアップデートをお願いいたします
本文中の画像はクリックすると大きなサイズで表示されます
  1. メニューを開きます
    右上の【メニュー(白い三本線) > 設定】をタップします。
  2. 外部連携画面を開きます
    【外部連携】をタップします。
  3. 通信タイプを選択します

    通信タイプをタップします。

    『Wi-Fi https』を選択し、【決定】をタップします。

  4. QRコードが表示されます
    スマレジ連携のQRコードが表示されます。
  5. スマレジ・アプリで設定画面を開きます
    スマレジ・アプリの『設定 > クレジットカード設定』で『スマレジ・PAYGATE』をONにします。
  6. 接続設定画面を開きます
    『接続設定』をタップします。
  7. カメラを開きます
    【カメラで読み取る】をタップします。
    カメラが開くので、手順4で表示したQRコードを読みとります。
  8. 連携情報が登録されます
    スマレジ・アプリに連携情報が登録されます。
    項目 内容
    IPアドレス PAYGATE StationのIPアドレスを入力します。
    PAYGATE端末の『設定 > Wi-Fi』で接続しているWi-Fi画面で確認できます。
    確認方法はこちらをご確認ください。
    ユーザー名 PAYGATE Stationのユーザー名を入力します。
    PAYGATE Stationの『右上のメニューボタン > 設定 > 外部連携』で確認できます。
    パスワード PAYGATE Stationのパスワードを入力します。
    PAYGATE Stationの『右上のメニューボタン > 設定 > 外部連携』で確認できます。
    APIキー PAYGATE StationのAPIキーを入力します。
    PAYGATE Stationの『右上のメニューボタン > 設定 > 登録情報』で確認できます。

6. アプリの設定をする

スマレジ ・アプリとの連携で利用するAPIキーを確認します。
PAYGATE Stationと連携するためにはスマレジ ・アプリのバージョンが4.16.0以降である必要があります。
こちらを確認の上、アップデートを行なってください
本文中の画像はクリックすると大きなサイズで表示されます
スマレジ・アプリの『設定 > クレジットカード設定 > スマレジ・PAYGATE』から必要な設定を行ないます。
各項目については下記の表をご覧ください
項目 内容
スマレジ・PAYGATE PAYGATE Stationを利用する場合はONにします。
接続設定 PAYGATE StationのIPアドレスなどの設定を行ないます。
売上票発行 売上票を発行する場合はONにします。
決済種別 PAYGATE Stationの決済種別を選択します。
決済種別
各項目については下記の表をご覧ください
項目 内容
クレジット クレジットカード決済を使用する場合にチェックを入れます。
銀聯 銀聯カード決済を使用する場合にチェックを入れます。
QRコード QRコード決済を使用する場合にチェックを入れます。
電子マネー 電子マネー決済を使用する場合にチェックを入れます。

関連する説明動画の紹介

ご覧のページで説明している機能やサービスについての案内、解説動画をご紹介します。
大きなサイズで再生
決済端末『PAYGATE Station L』をスマレジと連携する設定方法を案内しています。
音声が流れますのでボリュームにお気を付けください
スマレジ関連の機能やサービスについてご案内するYouTubeチャンネル

IPアドレスを『固定』設定にできない場合

一部のポケットWi-Fiやルーターにおいて、ローカルIPアドレスを固定しての利用が行なえない場合があります。
その場合、IPアドレスを固定せずに利用する必要がありますが、IPアドレスを固定せずにご利用いただく場合、以下の点にご注意ください。

ポケットWi-Fiやルーターから端末へ割り当てされているローカルIPアドレスが、定期的に変更されてしまう
割り当てのIPアドレスが変更になるタイミングはご利用の機器によります
スマレジ・アプリに登録された端末のIPアドレスと、実際に端末が取得しているIPアドレスが不一致の場合、決済処理が行えない
端末の取得しているIPアドレスとスマレジ・アプリに登録されたIPアドレスが同一か定期的に確認する必要がある
スマレジ・PAYGATEをご利用いただく場合、IP固定の設定が行なえる環境での使用を推奨しております
