スター精密 BSH-20の接続方法

対象プラン

  • スタンダード
  • プレミアム
  • プレミアムプラス
  • フードビジネス
  • リテールビジネス

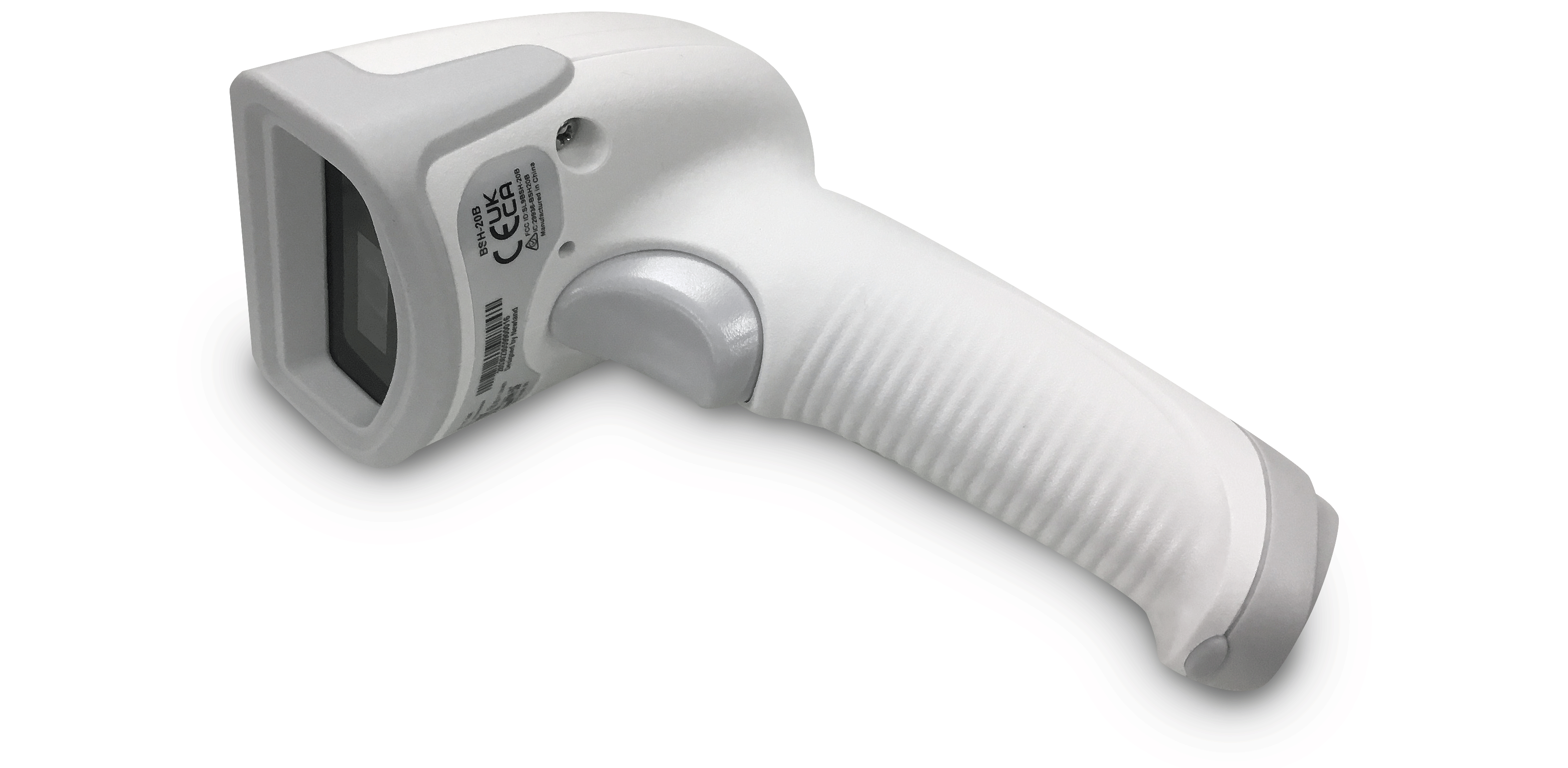

バーコードスキャナーのBSH-20は、スター精密のレシートプリンター（mPOPやmC-Printシリーズ）に対応しています。
BSH-20UはUSBケーブル、BSH-20BはBluetoothで接続できます。
有線と無線の2種類があるので用途に応じた方をご利用ください。
※ プリンターとレジの接続方法はEthernet / Bluetooth / USBどれでも可能です
※ BSH-20Bは付属のケーブルで充電して使用します

ワンポイントアドバイス

製品詳細については、下記メーカーサイトをご覧ください。

BSH-20Uの接続方法（USBケーブル）

BSH-20Uを利用する場合、プリンターとスキャナーはUSBケーブルを使って接続します。
※ 本文中の画像はクリックすると大きなサイズで表示されます
  1. スマレジでプリンターから印刷できることを確認します

    使用するスター精密のプリンターが設定され、印刷ができる状態であることを確認します。
    機器ごとの接続方法は、以下からご確認ください。
    ※ プリンターとレジの接続方法はEthernet / Bluetooth / USBどれでも可能です
  2. バーコードスキャナーの設定をONにします

    使用プリンターを設定すると設定項目が追加されます。
    『バーコードスキャナーを使用する』をONにします。
  3. プリンターとスキャナを接続します

    ③のUSB機器接続口に、バーコードスキャナーのUSBケーブルを接続します。

    ※ 画像例はmC-Print3です

    mPOPの場合、①のUSB機器接続口に、バーコードスキャナーのUSBケーブルを接続します。

  4. 接続が完了します


    スキャナーのLEDが青になると接続完了です。

    UPC-Aバーコードを読み取る場合

    バーコードスキャナーが工場出荷状態の場合、UPC-Aを読み取っても、先頭の0を読み取りできません。
    下記のバーコードを順番に読み込んでください。

    バーコードスキャナーBSH-20については、こちらのページからメーカーマニュアルをダウンロードできます。

    ①
    ②
    ③

BSH-20Bの接続方法（Bluetooth）

スター精密製プリンターを介してレジとスキャナーを接続できます。
※ スキャナーに付属のドングルは使用しません
※ 本文中の画像はクリックすると大きなサイズで表示されます
  1. スマレジでプリンターから印刷できることを確認します

    使用するスター精密のプリンターが設定され、印刷ができる状態であることを確認します。
    機器ごとの接続方法は、以下からご確認ください。
    ※ プリンターとレジの接続方法はEthernet / Bluetooth / USBどれでも可能です
  2. 専用のバーコードを読み取ります

    スター精密のページにBluetooth接続の設定用のバーコードがあります。
    こちらのページからスキャナーでバーコードを読み取ってください。
  3. スキャナーとレジをBluetooth接続します


    iPadの『設定』をタップします。

    Bluuetoothの設定画面を開き、BSHから始まる項目をタップし、『接続済み』の状態にしてください。
  4. 接続が完了します


    スキャナーのLEDが青の常時点灯になると接続完了です。

    ※ 青で点滅している場合は接続待機中です

    UPC-Aバーコードを読み取る場合

    バーコードスキャナーが工場出荷状態の場合、UPC-Aを読み取っても、先頭の0を読み取りできません。
    下記のバーコードを順番に読み込んでください。

    バーコードスキャナーBSH-20については、こちらのページからメーカーマニュアルをダウンロードできます。

    ①
    ②
    ③

BSH-20Bの接続方法（Bluetoothドングル利用時）

付属のドングルを使ってプリンターとスキャナーを接続できます。
※ 本文中の画像はクリックすると大きなサイズで表示されます
  1. スマレジでプリンターから印刷できることを確認します

    使用するスター精密のプリンターが設定され、印刷ができる状態であることを確認します。
    機器ごとの接続方法は、以下からご確認ください。
    ※ プリンターとレジの接続方法はEthernet / Bluetooth / USBどれでも可能です
  2. バーコードスキャナーの設定をONにします

    使用プリンターを設定すると設定項目が追加されます。
    『バーコードスキャナーを使用する』をONにします。
  3. ドングルのバーコードを読み取ります


    スキャナーでドングルに記載のバーコードを読み取ってください。

  4. プリンターにドングルを接続します

    ③のUSB機器接続口に、ドングルを接続します。

    ※ 画像例はmC-Print3です

    mPOPの場合、①のUSB機器接続口に、バーコードスキャナーのドングルを接続します。

  5. 接続が完了します


    スキャナーのLEDが青の常時点灯になると接続完了です。

    ※ 青で点滅している場合は接続待機中です

    UPC-Aバーコードを読み取る場合

    バーコードスキャナーが工場出荷状態の場合、UPC-Aを読み取っても、先頭の0を読み取りできません。
    下記のバーコードを順番に読み込んでください。

    バーコードスキャナーBSH-20については、こちらのページからメーカーマニュアルをダウンロードできます。

    ①
    ②
    ③
