JT-C30L / JT-C31W / JT-VT10と連携させる

対象プラン

  • スタンダード
  • プレミアム
  • プレミアム
    プラス
  • フード
    ビジネス
  • リテール
    ビジネス
スマレジと決済端末『JT-C30L / JT-C31W(JET-S Cloud) / JT-VT10』を連携する場合、別途変換器が必要です。
このページでは、変換器REX-ET62と決済端末を連携する方法についてご案内します。
変換器REX-ET60をご利用の場合はこちらをご確認ください
JT-C30LからJT-VT10に移行する場合、再度変換器の設定が必要です
『フロー制御』の設定値が異なりますので、ご注意ください

STEP1 REX-ET62設定ソフトのインストール方法

はじめに、設定に必要なソフトウェアをパソコンにインストールする必要があります。
REX-ET62設定ソフトのダウンロードはこちらから行なってください
設定用ソフトウェアはWindowsにのみ対応しています
その他OS(macOS、Android、ChromeOS、UNIX など)に対応しておりません

STEP2 REX-ET62の設定方法

本文中の画像はクリックすると大きなサイズで表示されます

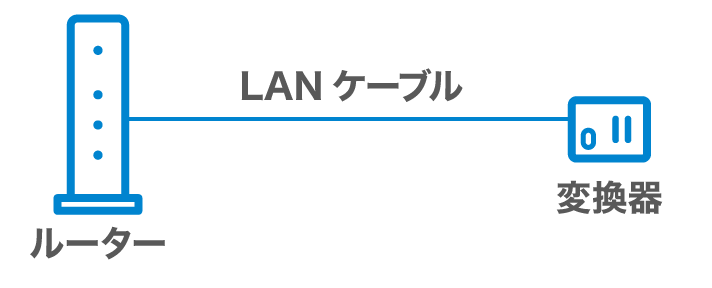

  1. 機器の配線を行ないます

    ルーターと変換器を接続します。
    パソコンと変換器とレジ端末のネットワーク接続は同じネットワークに接続してください
  2. アクティベートを行います

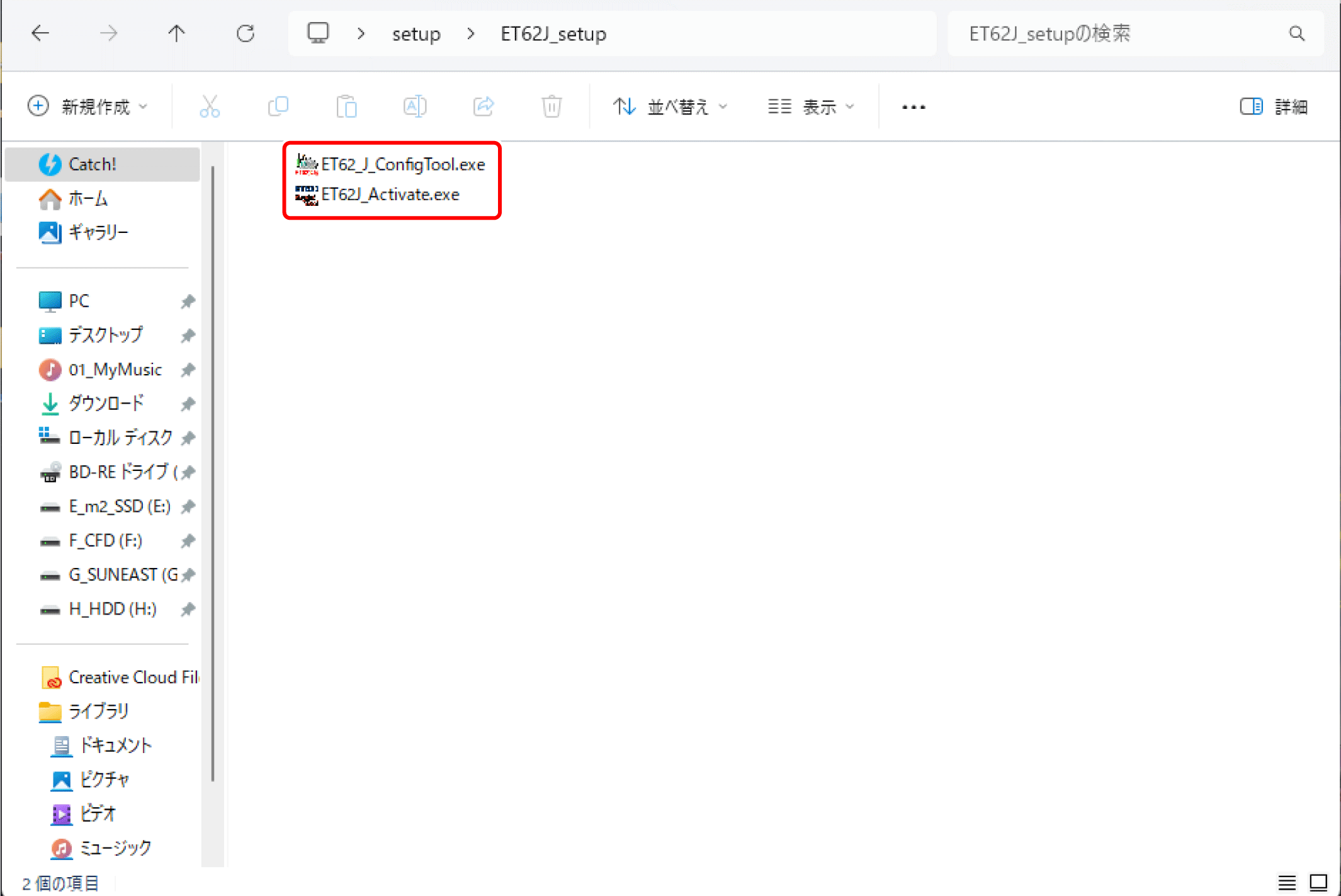

    『ET62J_Activate.exe』ファイルを開き、パスワード『smaregi』を入力し、【検索実行】をクリックします。

    表示された端末情報をダブルクリックします。
    『アクティベートします』というポップアップが表示されるので【はい】をクリックします。

    アクティベート情報が『未アクティベート』から『アクティベート済み』になります
    製品の保証期間は機器のアクティベートを行なってから1年です
  3. 『Configuration Tool』を起動します

    インストールした『Configuration Tool』を起動し、【ET62Jの検索】をクリックします
    パソコンが接続しているネットワークが設定の対象となるので、ツールを起動する際は、変換器とパソコンを同じネットワークに接続してください
    ネットワークを変更する場合、『Configuration Tool』を終了して再起動してください (無線接続から有線接続へ変更する、ルーターを変更する など)
  4. 検索時のパスワード入力画面が表示されます

    パスワード『smaregi』を入力し、【検索実行】をクリックします。

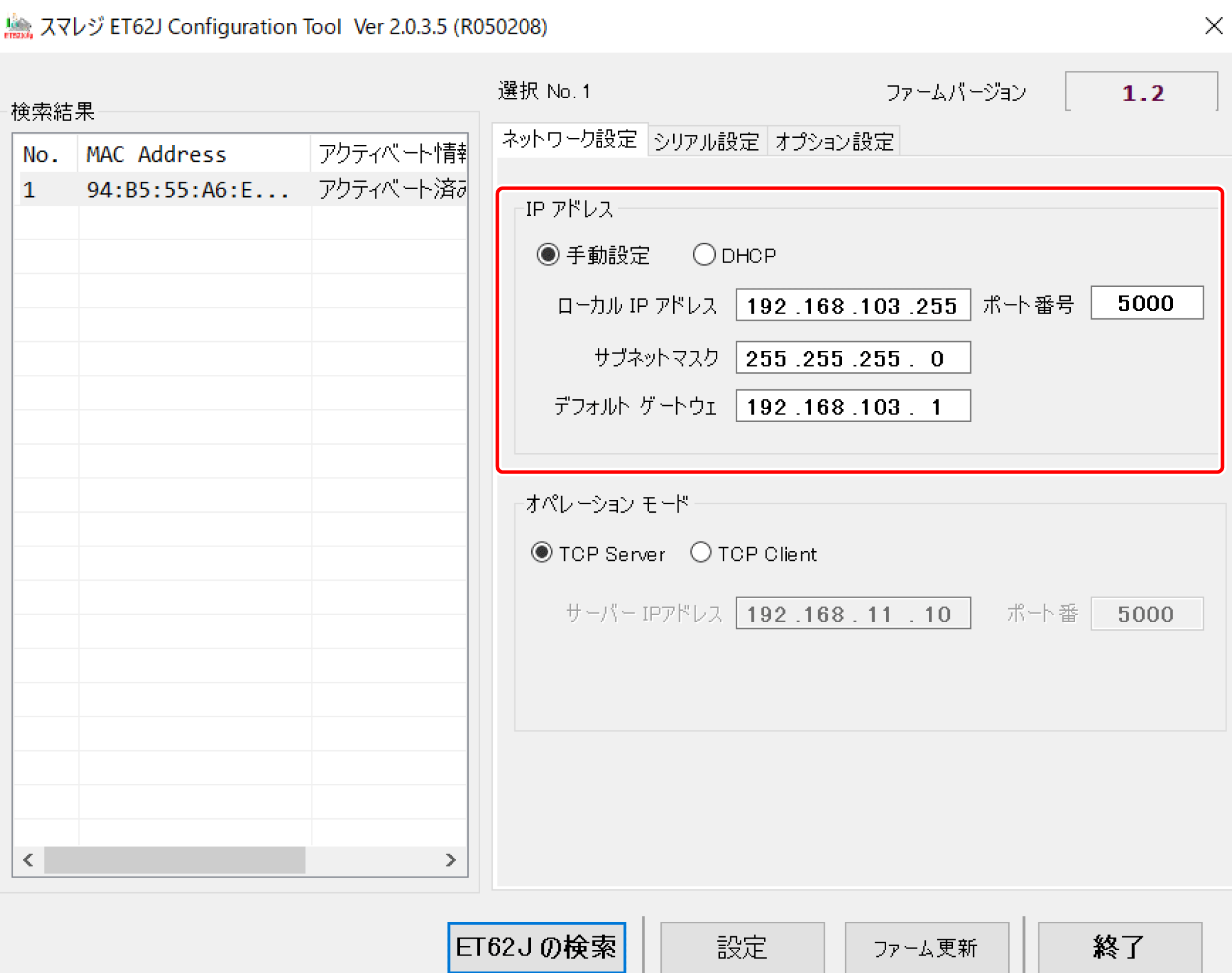

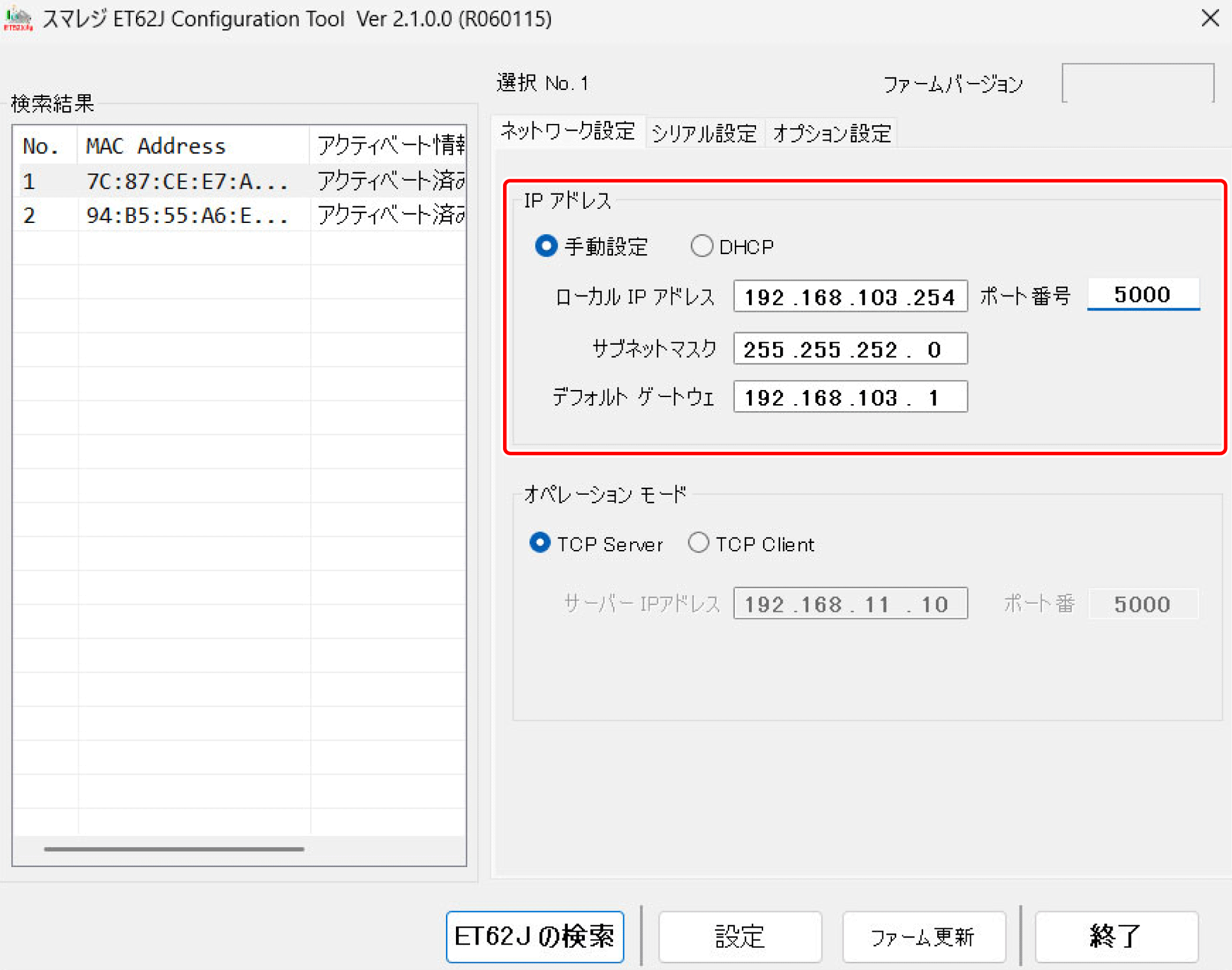

  5. 検索内容が反映されます

    数値が入ったことを確認し、【ポート番号】に『5000』と入力します。
    『ローカルIPアドレス・サブネットマスク・デフォルトゲートウェイ』が入力されます。

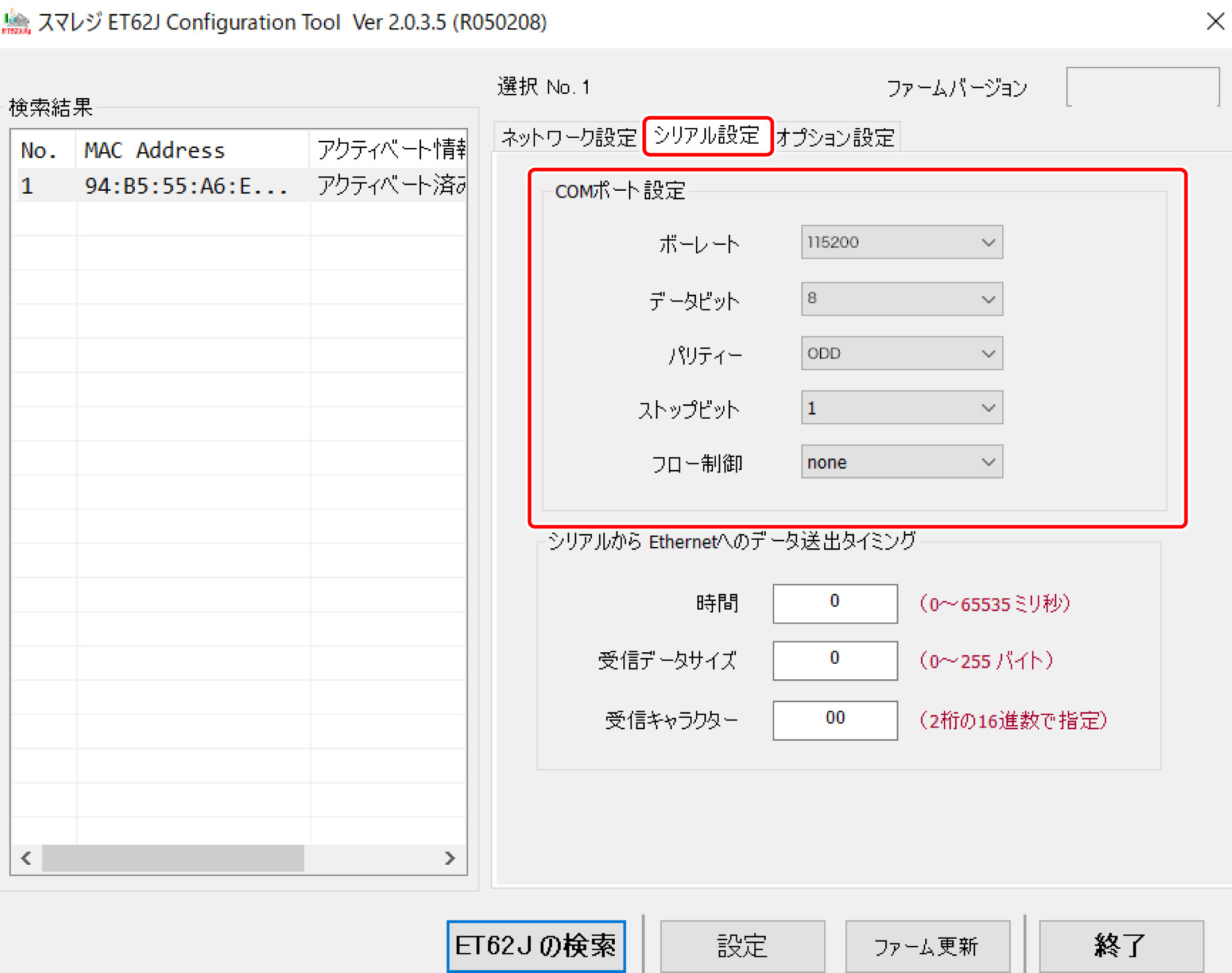

  6. 『シリアル設定』タブを選択し、設定に必要な数値を入力します

    以下の情報を入力します。
    ボーレート 115200
    データビット 8
    パリティー ODD
    ストップビット 1
    フロー制御 JT-C30L:XON/XOFF
    JT-C31W:NONE
    JT-VT10:NONE
    半角英数字でご入力ください
    JT-C30LからJT-VT10に移行する場合、『フロー制御』の設定値がNONEになるのでご注意ください
  7. 入力後、変換器の設定内容を保存します

    【設定】をクリックします。

STEP3 管理画面の設定方法

本文中の画像はクリックすると大きなサイズで表示されます

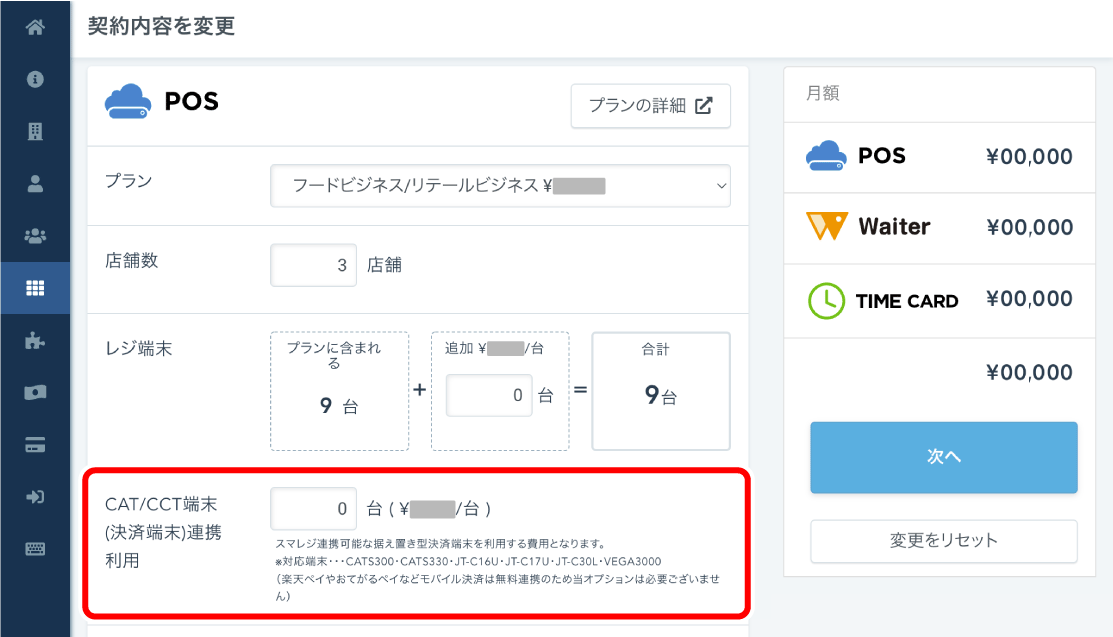

  1. マイページでCAT/CCT端末の契約数を変更します

    ご契約いただいているCAT/CCT端末の契約上限数に応じ、マイページでCAT/CCT端末の契約数を変更します。
    変更方法は以下をご確認ください。
  2. CAT/CCT端末の一覧画面を開きます

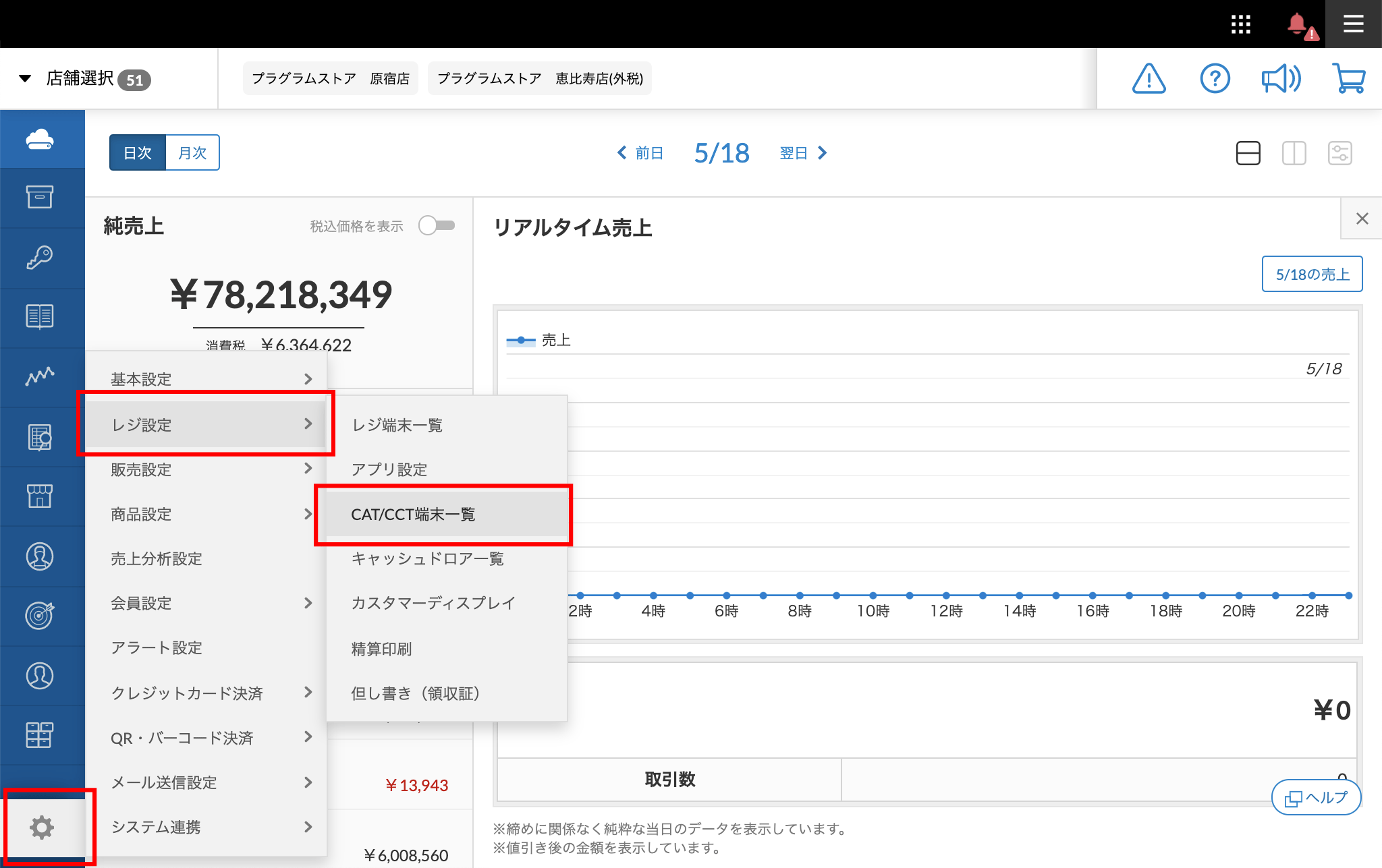

    管理画面にて、『設定 > レジ設定 > CAT/CCT端末一覧』を選択します。

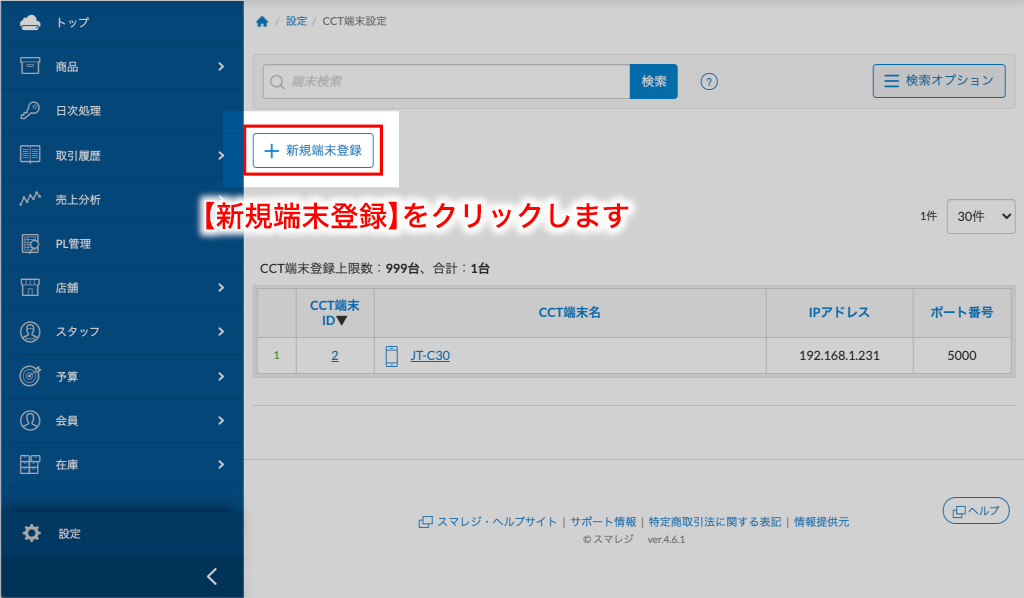

  3. CAT/CCT端末の新規登録画面を開きます

    【新規端末登録】をクリックします。
  4. CAT/CCT端末の登録を行ないます
    『CAT/CCT端末名』『IPアドレス』『ポート番号』を入力、接続種別を選択し、【登録】をクリックします。
    設定項目については以下の表をご覧ください。
    項目 内容
    CAT/CCT端末名 利用する端末名を入力します。
    接続種別 利用する決済端末を選択します。
    『JT-C30L / JT-C31W(JET-S Cloud) / JT-VT10』から選択してください。
    IPアドレス 変換器で設定したIPアドレスを入力します。
    ポート番号 『5000』を入力します。
    シリアル番号 入力は不要です。
  5. CAT/CCT端末を紐づけるレジ端末の設定画面を開きます

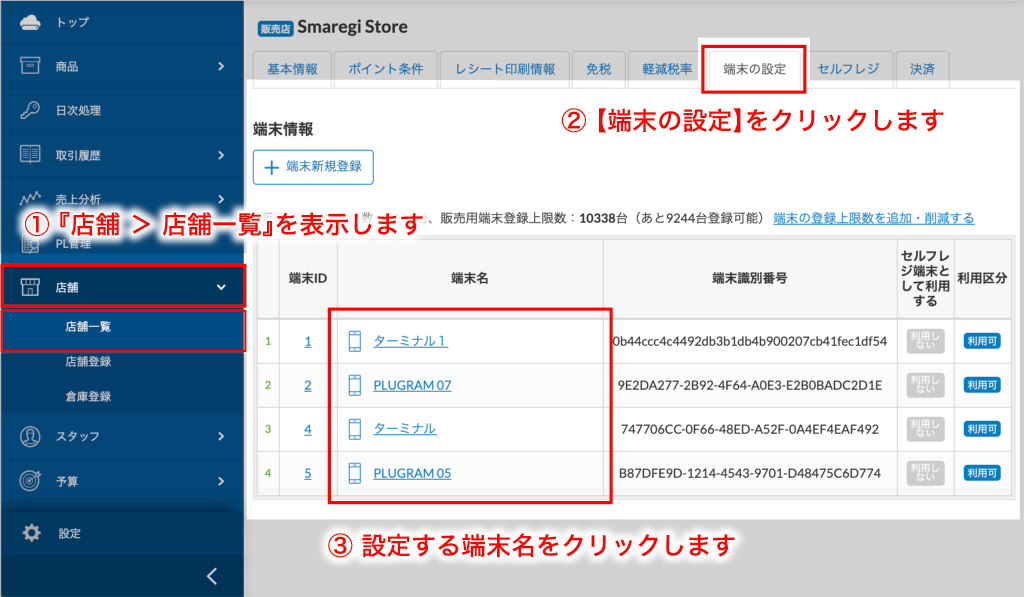

    管理画面にて、『店舗 > 店舗一覧』を選択し、設定を行なう店舗名をクリックします。

    上部のタブから『端末の設定』を選択します。

    CAT/CCT端末を紐づけるレジ端末名をクリックします。

  6. CAT/CCT端末をレジ端末に紐づける設定を行ないます

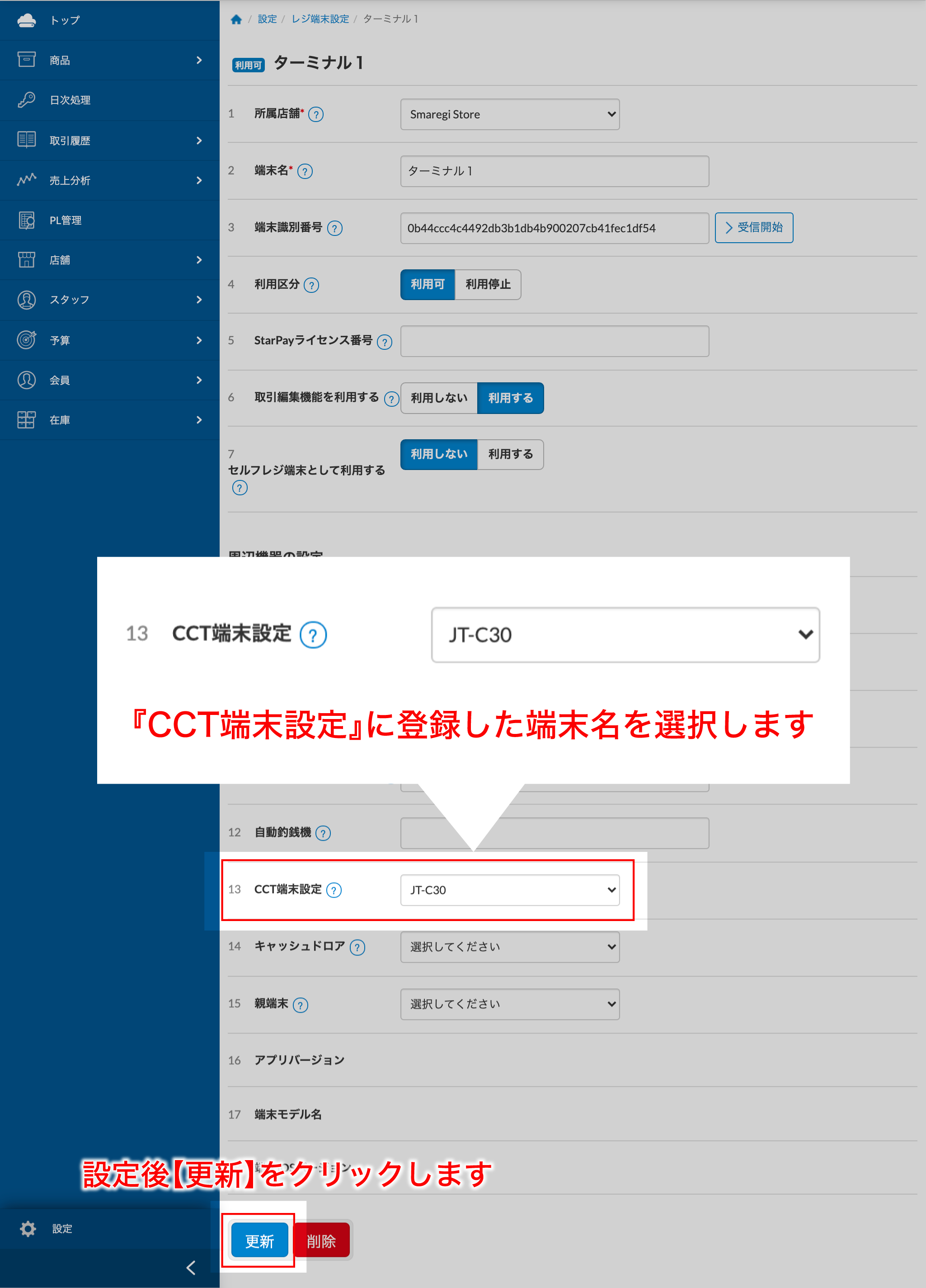

    『CAT/CCT端末設定』の項目へ登録した端末名を設定し、【更新】をクリックします。

    以上で設定は完了です。

STEP4 アプリの設定方法

本文中の画像はクリックすると大きなサイズで表示されます
  1. スマレジ・アプリの設定を行ないます

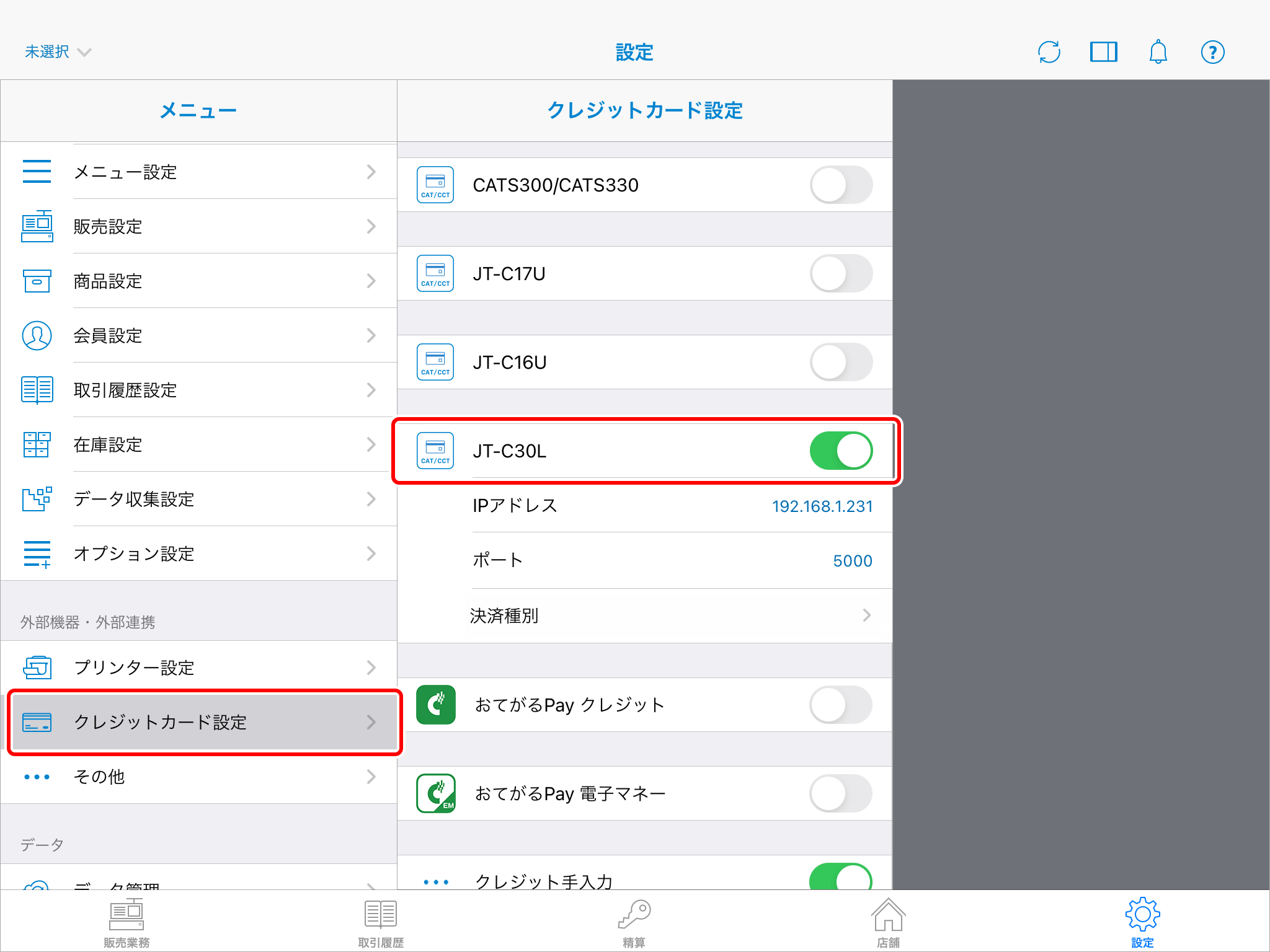

    スマレジ・アプリにて、『設定 > クレジットカード設定』を選択します。

    『JT-C30L / JT-C31W(JET-S Cloud) / JT-VT10』の設定をONにします。

    『決済種別』から使用する決済方法を選択します
    JT-VT10は、スマレジ・アプリ ver.4.23.0から利用できます
