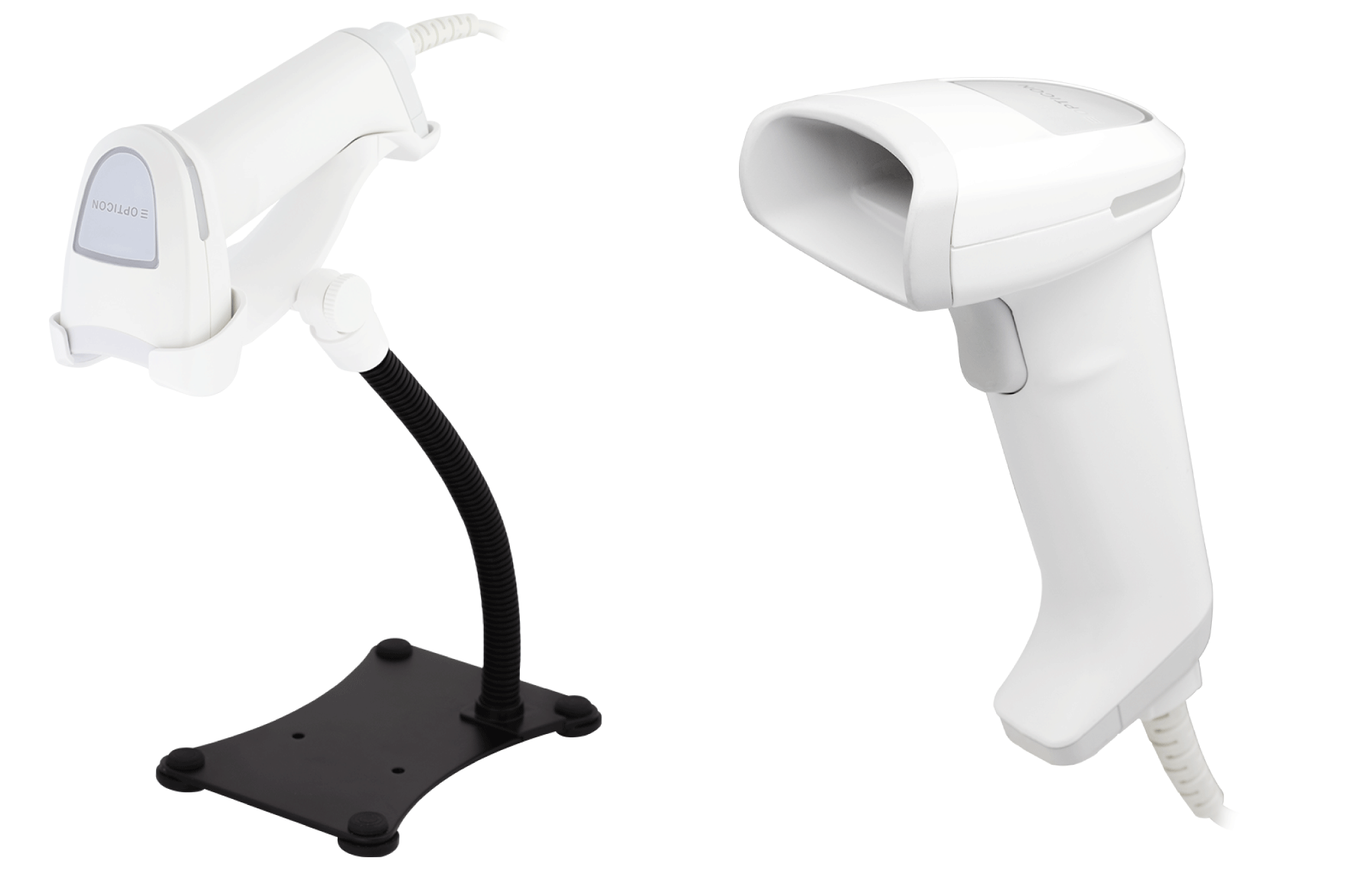

L-46X（OT-HS21）は書籍販売などでご使用いただけるバーコードスキャナーです。
パスポートリーダーとしてもご利用可能なため、免税販売時にもご使用いただけます。
こちらの機器は単体ではご利用いただけません。
別途、EPSON製プリンター TM-m30、TM-m30Ⅱ-H、TM-M30Ⅱ-Sが必要です。
※ L-46X（OT-HS21）はプリンターにUSB接続してご利用いただく機器です
機器の説明
-
名称 内容 ステータス LED ・ 読み取り実行時：淡青色のLEDが点灯します・ オートトリガモード使用時：青色のLEDが点灯します※ オートトリガモード（常時照射）は専用スタンドのご利用が必要ですトリガキー 押し込むことで読み取りを開始します。
接続方法
※本文中の画像はクリックすると大きなサイズで表示されます
-
プリンターとL-46Xを接続します各プリンターのUSBポートにバーコードリーダーのUSBケーブルを配線してください。【TM-m30】
【TM-m30II】
-
レジ端末をTM-m30に接続します
TM-m30は、Bluetooth接続とEthernet接続の両方に対応しています。
それぞれの接続方法は以下でご確認ください。※ 画像はBluetooth接続の場合です -
バーコードリーダーを利用可能にする
プリンター設定から【バーコードスキャナーを使用する】をONにします。
※ 任意で【バーコード読取時に音を鳴らす】をONにします【設定項目の表示方法】『設定 ＞ [外部機器・外部連携] プリンター設定』で【プリンターを利用する】をONにする。【使用プリンター】で『EPSON TM-m30』を選択する。 -
書籍バーコードの設定をONにします
バーコード設定の【書籍2段バーコード】と【雑誌バーコード】をONにします。
※ 【2段バーコード】は【書籍2段バーコード】とは異なる機能なので、本件の設定ではONにする必要はありません【設定箇所】『設定 ＞ [基本設定] 販売設定』の[バーコード]内。
設定用QRコード
バーコードリーダーで読み取りを行なう対象を設定するQRコードを抜粋して記載しています。
※ 本文中の画像はクリックすると大きなサイズで表示されます
【設定コマンド】
書籍2段バーコードと雑誌バーコードを読み取る設定がONになります。
※ この設定コマンドを読み込んだ場合でも、JAN13桁や8桁など一般的なバーコードの読取は可能です
【パスポート読み取りコマンド】
パスポートを読み取る設定がONになります。
【初期化コマンド】
工場出荷時の設定に初期化されます。
バーコードをスキャンする
※本文中の画像はクリックすると大きなサイズで表示されます
-
バーコードをリーダーにかざします
トリガキーを押し込み、もしくは本体の下にバーコードをかざして読み込みを行ないます。

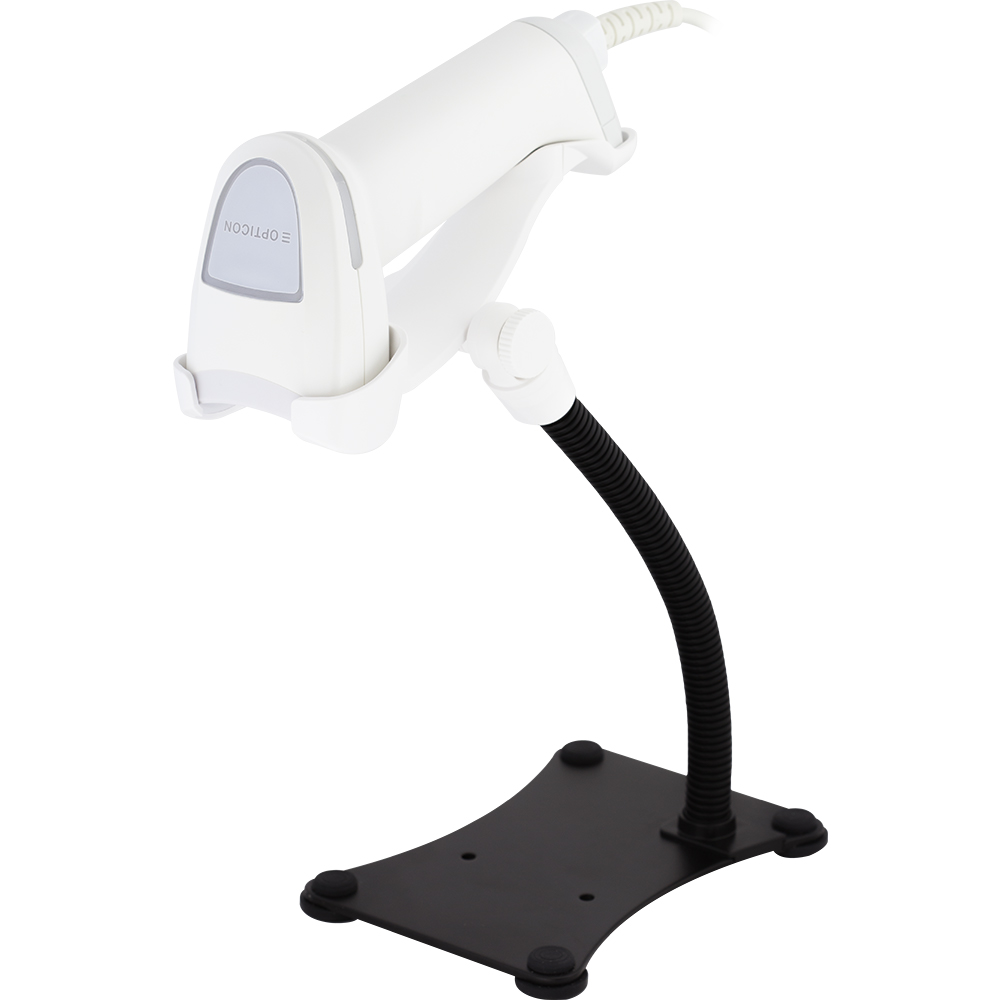

※ 専用スタンドを使用している場合は、バーコードをかざすだけで読み込みされます -
スマレジに商品がカートインされます
Cコードを部門登録している場合、読み取った部門名／ISBNコード／本体価格が表示されてカートインされます。【Cコード】書籍バーコード下段の4 - 7桁目の数値です。
書籍の部門にあたります。
